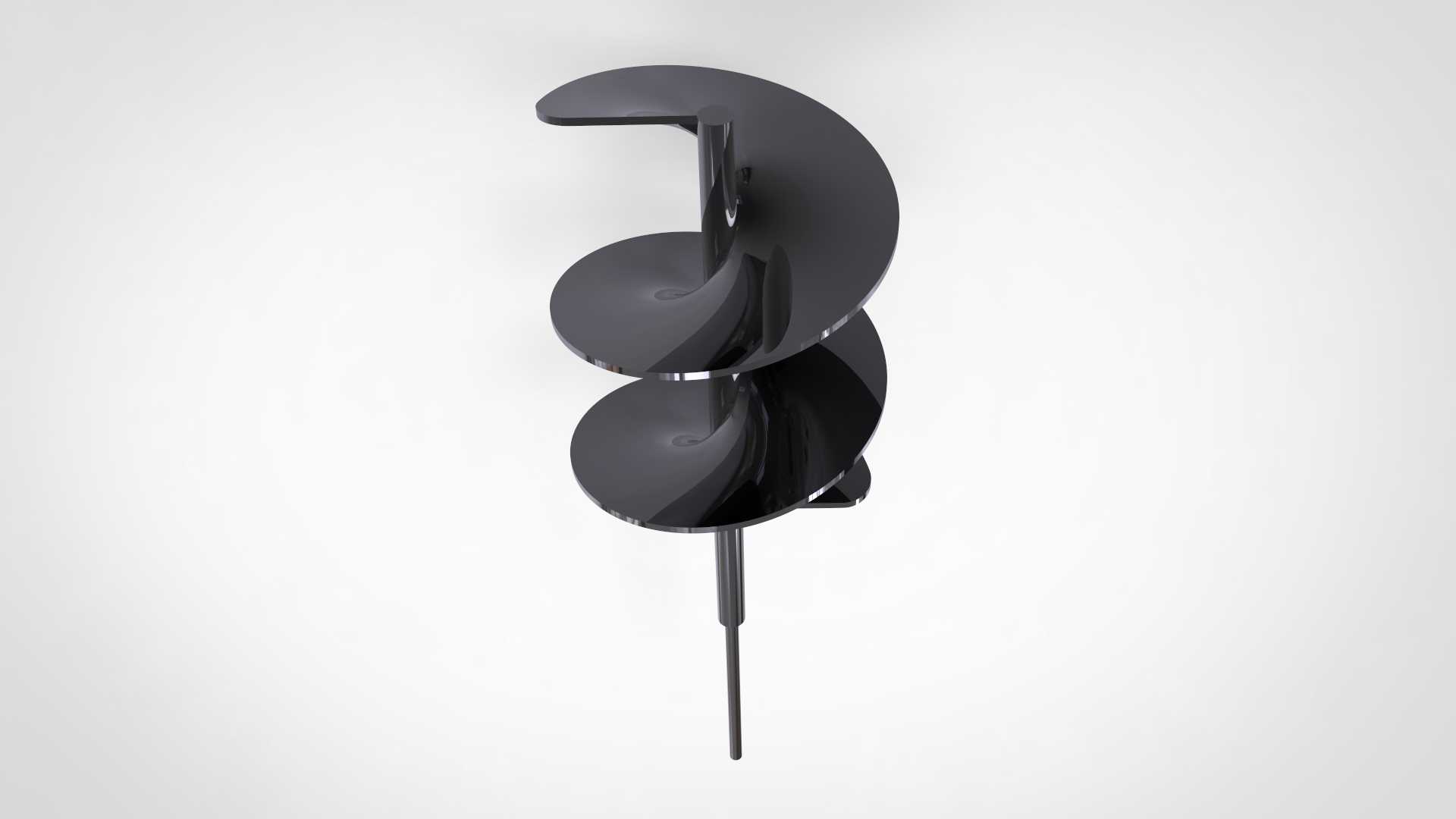

螺旋钻具三维结构设计

　　在岩土取样、小型桩基施工、园林植树挖坑、冻土破碎开挖这类作业场景里，螺旋钻是适配性极强的执行部件，和常规的切削钻头不同，它不需要额外的排渣机构，依靠自身连续的螺旋叶片结构就能在钻进过程中把切削下来的岩土碎屑顺着叶片螺旋槽持续输送到孔外，省去了反复提钻清孔的工序，在浅层钻孔作业里的作业效率比传统冲击钻高出不少。从结构设计逻辑来看，这款螺旋钻的核心功能实现完全依托螺旋叶片的参数匹配，首先是叶片的螺旋升角，设计时需要兼顾不同工况下的物料输送效率，针对松散土层作业时升角设置偏大，能减少碎土在叶片间的卡滞，针对冻土、硬土层作业时升角适当收窄，避免叶片在大扭矩进给时出现结构变形，同时叶片的外缘做了加厚堆焊的结构预留，

　　实际生产时可以在这个位置堆焊耐磨合金层，应对硬质地层的磨耗，延长钻具的连续作业时长。钻杆部分采用分段式的受力设计，和螺旋叶片连接的上段杆体直径更大，用来传递钻机输出的扭矩，避免大扭矩进给时杆体出现扭转变形，最下端的定心钻杆直径收窄，端部做了尖角处理，钻进初始阶段能快速切入地层，给整个钻具提供稳定的定心基准，防止钻孔初期出现偏斜，保证成孔的垂直度符合施工要求。安装边界方面，这款螺旋钻的上端连接部位采用标准的六方插接结构，能适配多数手持便携钻机、小型挖掘机属具接口、支架式钻探设备的输出端，不需要额外制作过渡连接法兰，现场换装时只需要插入接口插好防脱销就能完成固定，换装时长能控制在十分钟以内，适合野外零散作业点的快速转场使用。

　　叶片的螺距参数经过多轮工况验证，在常规黏土层作业时不会出现黏土糊住叶片的问题，碎土能沿着螺旋面顺畅上升排出，不会在孔内堆积造成卡钻；针对含砾石的土层，叶片和中心杆的连接位置做了圆弧过渡处理，避免砾石卡在叶片和杆体的夹角位置，减少钻进过程中的异常阻力。实际作业过程中，这款螺旋钻的进给压力不需要额外调整，依靠螺旋叶片的导向作用就能保持稳定的钻进轨迹，在深度1.5米以内的钻孔作业中，成孔的内壁平整度较好，不需要额外做孔壁修整就能直接下放桩基管材或者树苗土球，在园林绿化、农网改造的电线杆挖坑作业里能大幅降低人工作业强度。设计时还考虑了作业后的清理需求，螺旋叶片的表面做了平滑过渡处理，没有多余的凸起或者凹槽结构，

　　作业完成后只需要用高压水枪冲洗就能把附着在叶片上的泥土清理干净，不会出现泥块卡在结构缝隙里干结难以清理的问题。中心杆的内部做了实心结构设计，相比空心钻杆抗冲击性能更好，在碰到地下孤石时不会轻易出现杆体弯折的情况，即使出现叶片局部磨损，也可以通过补焊叶片外缘的方式快速修复，不需要整体更换钻具，能降低现场作业的耗材成本。
