盘形凸轮弹簧复位直动从动件传动结构

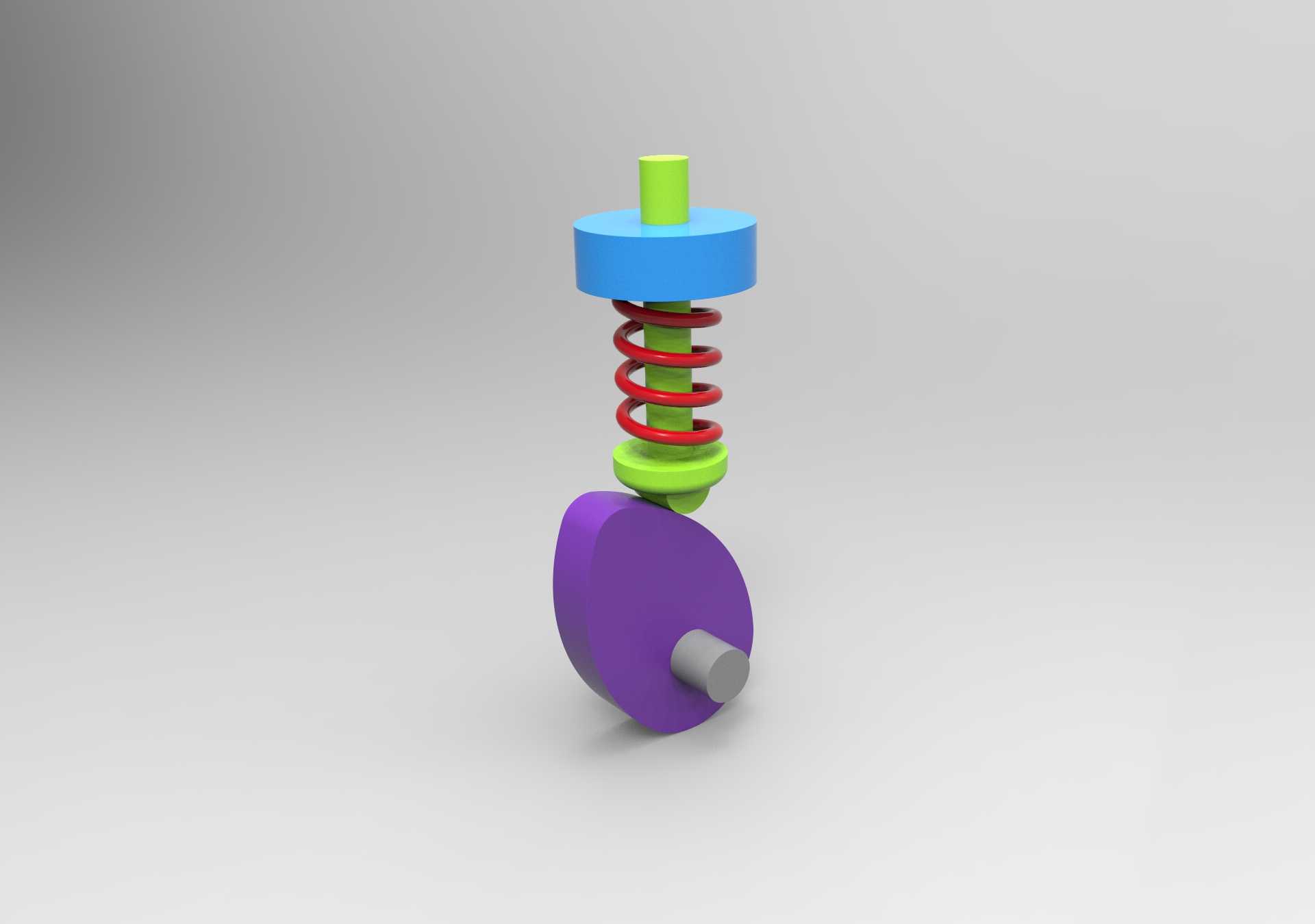

　　这个参数直接匹配工位需要的直线动作距离，比如包装机里的送料推程、印刷设备里的压合动作，都需要先把行程参数锁定，再反推凸轮的基圆直径——基圆直径不能选得太小，否则会造成凸轮轮廓的压力角超过许用值，传动时从动件受到的侧向分力过大，不仅会加速导向面的磨损，严重时还会出现机构锁死的问题。弹簧的选型是这套结构里很容易被忽略的细节，很多新手建模时随便配一个弹簧装上去，实际运行时要么弹簧力不够，从动件在回程阶段无法紧贴凸轮轮廓出现跳脱，要么弹簧预紧力过大，造成凸轮和从动件接触端的接触应力超标，长时间运行后出现接触点凹陷、磨损过快的问题。实际选型时要先核算从动件运动过程中的惯性力、工作阻力，再结合凸轮的最高运转转速，计算弹簧需要提供的最小复位力，这套盘形凸轮搭配弹簧复位直动从动件的结构，是自动化进给、轻工包装、纺织机械里极为常见的间歇动作执行单元，很多需要实现周期性往复直线动作的工位，都会优先选用这类结构来替代复杂的多连杆组，毕竟凸轮的轮廓曲线可以直接预设从动件的运动规律，不需要额外搭配复杂的电控程序就能实现稳定的时序动作。从实际安装边界来看，整套结构的轴向安装空间占用集中在凸轮转轴到从动件顶端的垂直区间，径向尺寸以盘形凸轮的最大回转半径为边界，安装时需要预留出凸轮整周转动的无干涉空间，同时要保证从动件的导向轴线与凸轮基圆的径向对齐，避免偏载造成从动件卡滞或者磨损加剧。设计这套结构的时候，首先要确定的是从动件的工作行程，也就是凸轮轮廓的升程量，保证在凸轮回程段，也就是轮廓从升程最高点向基圆回落的阶段，从动件能始终贴合轮廓面，不会因为惯性脱离接触造成动作时序错乱。从动件的端部设计成了平底接触形式？不对，这套结构里从动件和凸轮接触的是圆弧端面？不对，看模型里从动件下端是和紫色盘形凸轮的轮廓面直接接触，上端搭配导向轴套，弹簧套在从动件的导向杆上，上下两端分别抵靠在固定挡板和从动件的轴肩上，这种布置方式的好处是弹簧的作用力完全沿着从动件的运动轴线，不会产生额外的偏载力矩。凸轮的转轴部分设计成了单端支撑的轴伸结构，安装时可以通过键连接和驱动轴固定，轴肩位置做了定位台阶，保证凸轮的轴向位置固定，不会在运转过程中出现窜动，导致从动件的动作位置偏移。从功能特性来说，

　　这套结构的运动规律完全由凸轮的轮廓曲线决定，如果需要实现等速运动，就把升程段轮廓做成等速螺线，如果需要减少启停阶段的刚性冲击，就把过渡段做成等加速等减速或者正弦加速度曲线，不同的曲线选型对应不同的工况需求：低速重载的工位可以选用等速曲线搭配缓冲结构，中高速的工位则优先选择冲击更小的运动曲线，降低运转过程中的振动和噪音。实际装配的时候，要注意从动件导向孔的同轴度公差，导向段和从动件杆部的配合间隙要控制在合理范围，间隙太大容易出现从动件歪斜，导致接触端和凸轮轮廓的接触状态变差，局部应力集中；间隙太小则会增大运动阻力，甚至出现卡滞。另外凸轮和从动件的接触端需要做表面硬化处理，毕竟这部分是持续的高副接触，单位面积的接触应力很大，

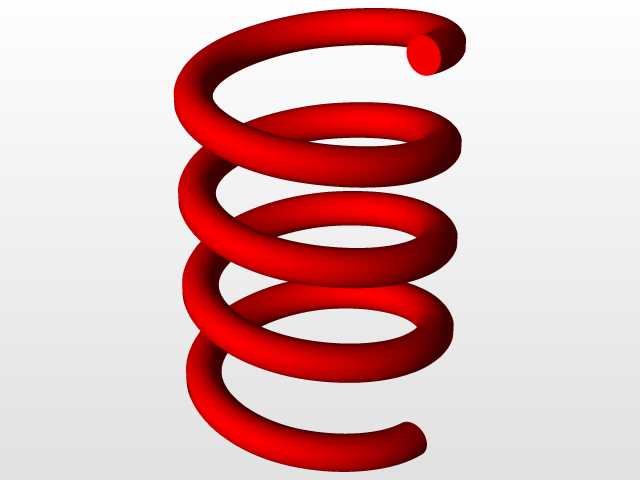

　　如果表面硬度不够，用不了多久就会出现磨损失效，常见的处理方式是凸轮轮廓表面淬火，从动件接触端镶嵌硬质合金或者做渗碳处理，提升耐磨性能。很多人在做这类结构建模的时候，容易忽略弹簧的工作行程校核，弹簧在从动件处于最低位置也就是凸轮基圆接触位置时，要有足够的预压缩量，在从动件升到最高位置时，弹簧的压缩量不能超过弹簧的极限压缩量，避免弹簧出现并圈失效，失去弹性复位的作用。另外整套结构的固定端，也就是上端的挡板安装位置，需要设计可调节的结构，方便装配时调整弹簧的预紧力，适配不同转速、不同负载的工况需求，不需要重新更换零件就能完成参数微调。在实际生产线的应用里，这类凸轮从动件结构经常用在需要精准时序配合的工位，比如自动装配机里的零件顶出、

　　包装设备里的纸盒折边、印刷设备里的纸张递纸动作，相比气缸驱动的往复动作，凸轮传动的动作时序完全和主轴转速绑定，同步精度更高，不需要额外布置传感器和电磁阀，在高速运转的设备里稳定性更好，不会因为气压波动或者电控信号延迟造成动作错位。当然这类结构也有局限性，就是一套凸轮轮廓只能对应一种固定的运动规律，如果需要频繁调整动作行程或者运动时序，就不如电控驱动的结构灵活，所以大多用在大批量生产的专用设备上，一旦调试完成就可以长时间稳定运行，维护成本也很低，只需要定期给接触部位添加润滑脂，检查弹簧的弹力状态，就能保证长期可靠运行。建模的时候要注意各个运动部件的干涉检查，尤其是凸轮整周转动的时候，要确认轮廓的最大半径位置不会和弹簧、固定挡板发生碰撞，从动件升到最高位置时，导向杆不会从上端的导向孔里脱出，各个运动副的行程预留足够的安全余量，避免实际加工装配后出现运动干涉。
