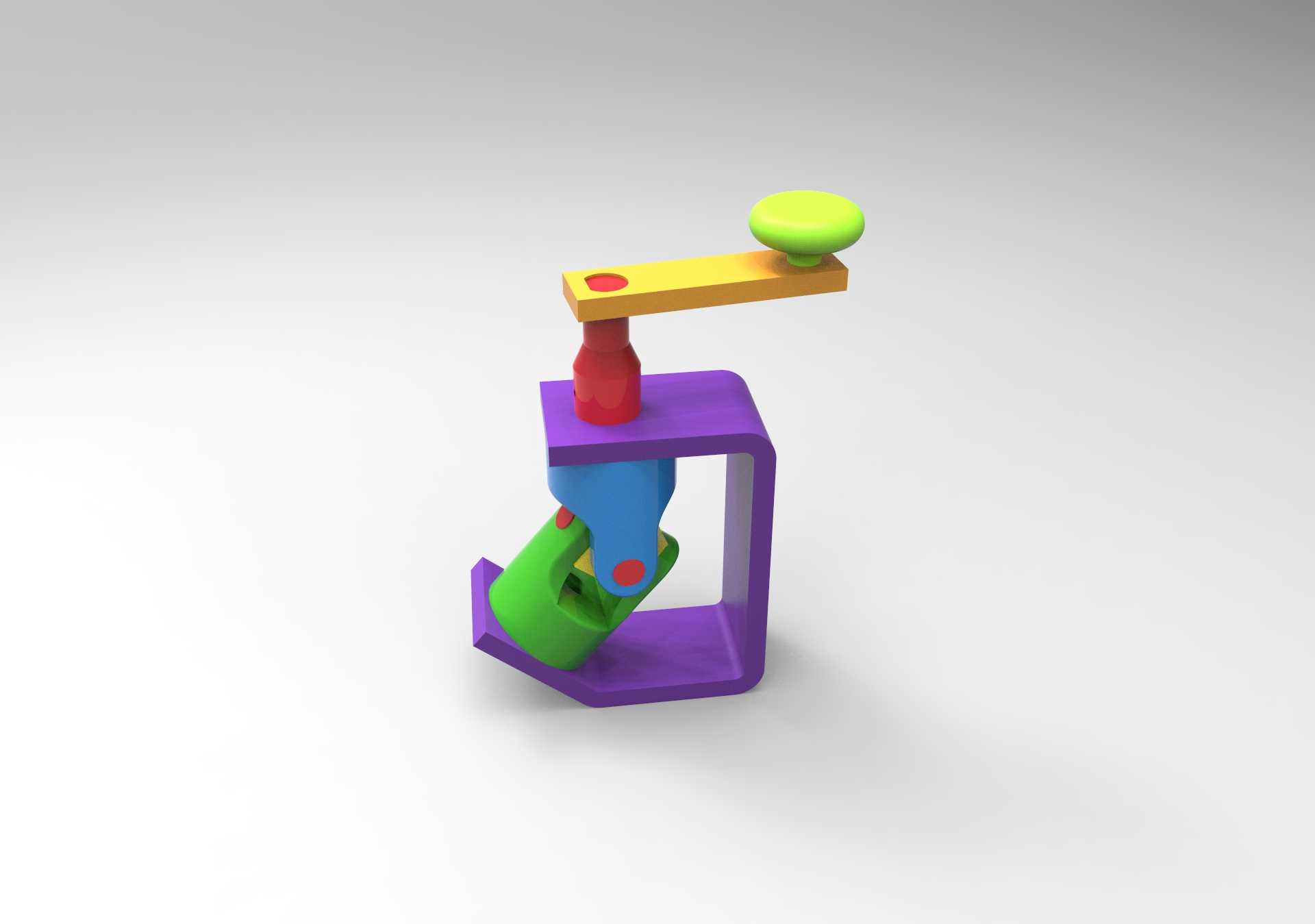

彩色拼装式万向传动连接机构结构展示

　　在各类需要变角度传递扭矩的机械传动场景中，万向连接结构是解决轴线不共线、传动过程中存在角度偏移问题的核心部件，小到桌面级小型实验装置、教具演示结构，大到工业输送线转角传动单元、小型设备操作端联动结构，都能见到这类机构的应用。这套万向连接结构采用分色模块化设计，不同功能部件采用差异化色彩区分，在装配验证、结构演示场景中，能让观察者快速区分主动端、从动端、中间十字连接体、支撑框架等不同组成部分，降低结构理解门槛。从实际功能逻辑来看，该结构的主动输入端设置在顶部，带圆形操作端头的水平摆臂可绕垂直轴做周向转动，同时摆臂下方连接的垂直轴段可将扭矩传递至下方的十字铰接核心，十字铰接结构作为万向传动的核心，可补偿输入端与输出端之间的角度偏差，

　　即便输入端的转动轴线与输出端轴线存在一定夹角，也能稳定传递旋转扭矩，不会出现卡滞或传动中断的问题。支撑框架采用C型开放式结构，这种结构设计一方面为内部的铰接传动组件预留了足够的摆动空间，避免传动过程中部件与框架发生运动干涉，另一方面开放式的结构也方便日常对内部铰接点的润滑维护、磨损检查，无需完全拆解框架即可观察到内部传动副的运行状态。输出端采用倾斜布置的铰接座，可根据实际安装需求对接不同角度的被传动部件，适配多种安装角度的传动需求。从安装边界来看，整套结构的垂直方向安装空间预留需覆盖顶部操作端到框架底部的总高度，水平方向则需要预留摆臂转动的全周空间，避免摆臂转动时与周边设备部件发生碰撞；框架底部为平面安装基准，

　　可通过螺栓直接固定在安装基板或设备台面上，安装定位简单，无需复杂的调平工序。在设计思路上，这套结构优先考虑了传动可靠性与拆装便捷性，各铰接部位的配合间隙经过合理控制，既不会因间隙过大导致传动回程误差超标，也不会因间隙过小造成转动卡滞、磨损加剧的问题；不同部件的分色设计并非仅为外观区分，实际生产中可对应不同的材质选型，比如顶部操作端头采用耐磨尼龙材质，提升手动操作的触感与耐用性，支撑框架采用刚性较好的工程塑料或铸铝材质，保证整体结构的支撑刚度，内部铰接销轴采用耐磨钢材，提升长期传动的使用寿命。在实际应用中，这类小型万向传动结构可用于小型操作台的手动控制联动、教学演示实验台的传动单元、小型自动化设备的转角动力传递，

　　也可作为非标设备中需要小角度变向传动的连接部件使用，相比传统的刚性联轴器，它能适应更大的轴线偏角，安装时对两轴的对中精度要求更低，能有效降低安装调试的难度，同时在传动过程中可吸收一定的振动冲击，提升整套传动系统的运行稳定性。需要注意的是，这类单万向节结构在传动过程中存在瞬时转速波动的特性，若应用在对转速稳定性要求较高的场景，可成对使用该类结构抵消转速波动，而在手动操作、低转速传动的场景中，单组结构即可满足使用需求。结构中各部件的连接均采用可拆卸式设计，方便更换磨损的铰接销轴等易损件，降低后期维护成本，铰接部位可预留润滑脂加注通道，长期运行时定期补充润滑即可有效降低磨损，延长整体使用寿命。
