单缸活塞式动力装置剖面结构展示

　　在小型通用动力配套、教学演示以及原理验证场景中，这类单缸活塞式动力结构的剖面展示模型，能帮结构设计人员快速理清动力转换的核心逻辑，也能让装配、运维人员直观掌握内部构件的配合关系。不同于整机装配完成后的封闭状态，剖面处理直接将气缸、活塞、连杆、曲轴这些核心构件的相对位置完全呈现，不需要拆解实体设备就能观察到往复运动到旋转运动的转换路径，不管是做原理教学的教具开发，还是做小型动力设备的改型设计，都能作为直观的结构参考。从实际功能逻辑来看，这套结构承担的是将燃料燃烧产生的热能，通过活塞的往复直线运动，经连杆传递给曲轴转化为旋转扭矩输出的核心作用，是小型通用动力设备、农用机械、小型工程机械动力单元的基础构型。设计这套剖面结构的时候，

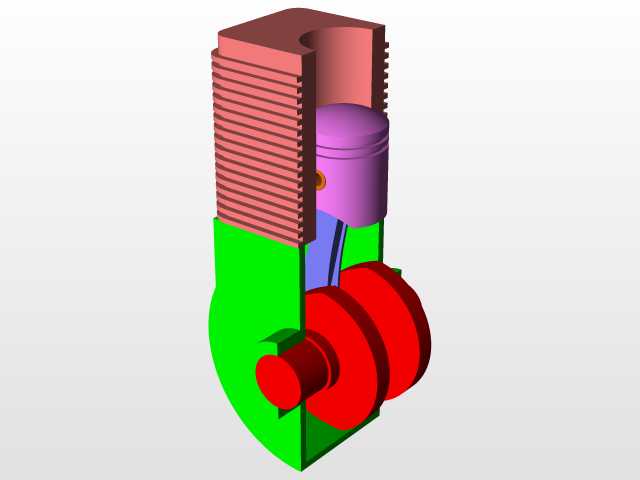

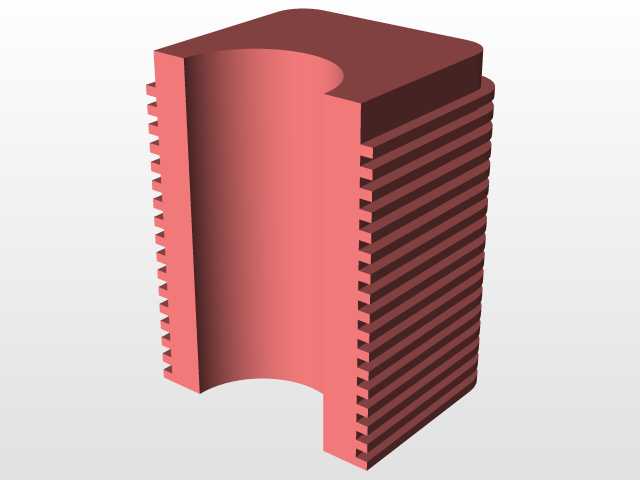

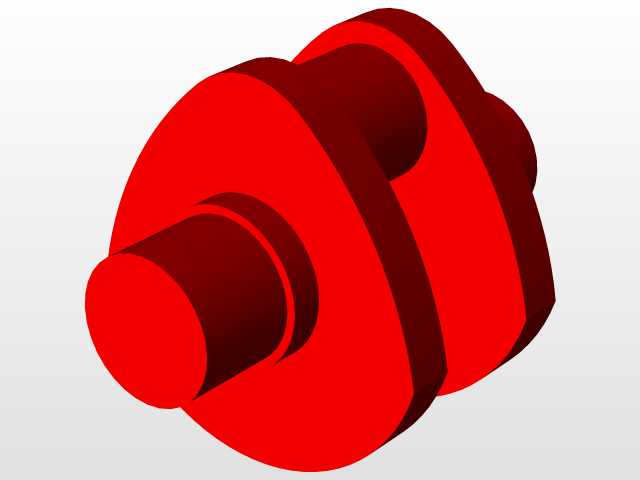

　　首先要明确各构件的运动边界：气缸部分做了半剖处理，保留了外侧散热鳍片的完整结构，这部分的尺寸设计直接关联到整机的散热效率，鳍片的间距、厚度、伸出长度都要匹配对应功率下的散热需求，同时半剖的切面要刚好经过活塞运动的轴线，才能完整展示活塞在气缸内的上下行程，不会因为剖切面偏移导致运动关系展示不全。活塞部分的外形保留了常规活塞的裙部、环槽结构，剖面状态下能清晰看到活塞销的安装位置，这部分的尺寸配合是设计重点，活塞与气缸壁的间隙要兼顾热膨胀余量和密封要求，活塞销与连杆小头的配合要保证转动灵活无卡滞，这些配合尺寸的合理性直接决定了动力单元的运行寿命和输出效率。下方的曲轴与平衡块结构做了分色处理，能直观区分曲柄销、主轴颈、平衡重的不同区域，设计时曲轴的回转半径直接决定了活塞的行程长度，进而关联到整机的排量参数，平衡块的配重和外形尺寸要匹配活塞连杆组的往复惯性力，才能降低运行过程中的振动，这部分的安装边界要注意曲轴主轴颈的伸出长度，要预留好与外接负载、飞轮的安装接口位置，同时曲轴箱的半剖结构要展示出内部的润滑油道预留空间，保证运动构件的润滑需求。在实际的工程应用中，这类剖面结构模型常被用于职业院校的机械原理教学，帮助学员快速理解四冲程发动机的工作循环，也会被用于小型动力设备厂商的新品展示，让客户直观看到内部的结构设计亮点。做结构建模的时候，各构件的装配约束要完全匹配实际运动关系，活塞只能沿气缸轴线做直线往复运动，连杆两端分别与活塞销、曲柄销形成转动副，

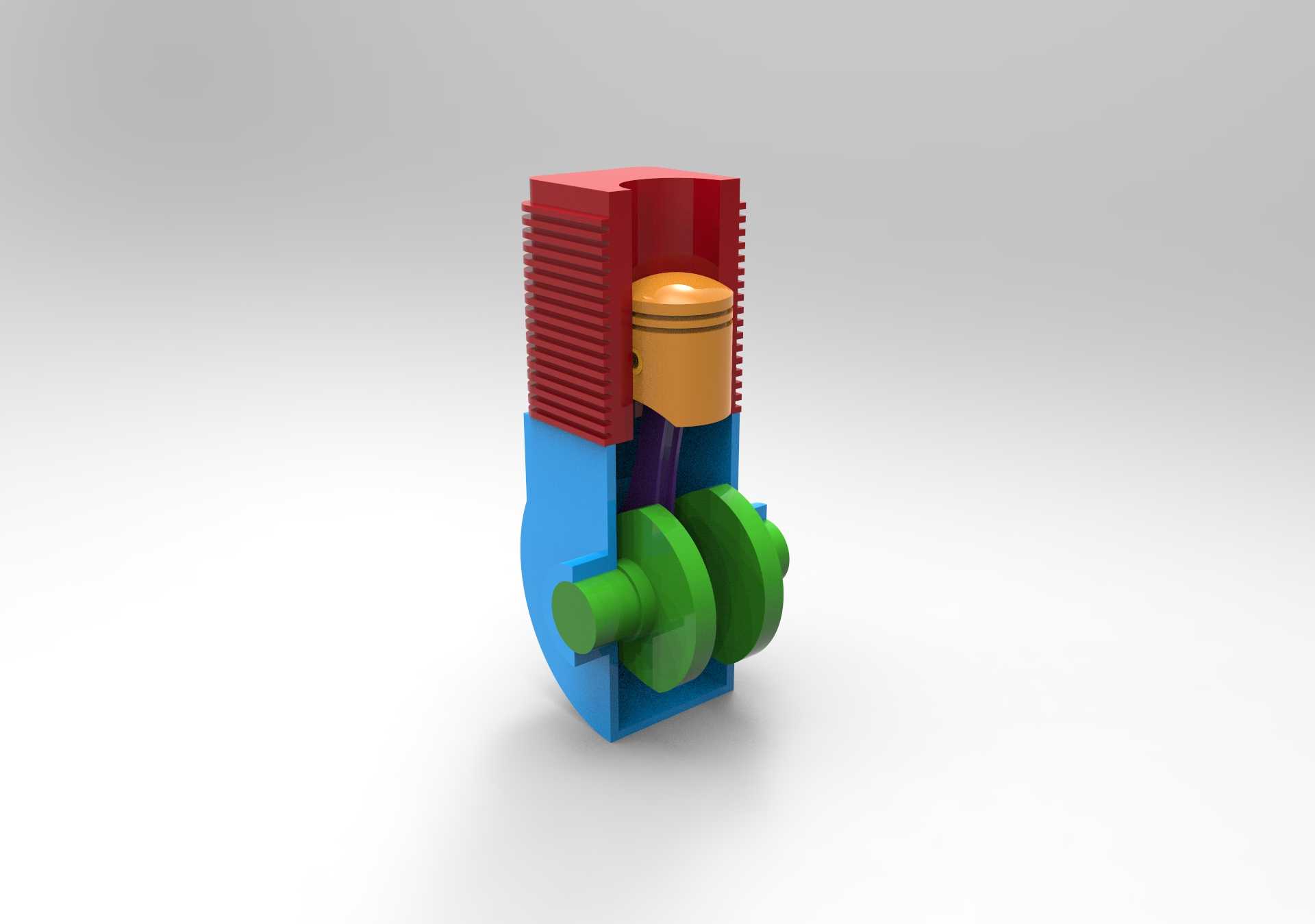

　　曲轴绕主轴颈轴线做旋转运动，通过运动仿真就能验证整个机构的运动是否存在干涉，比如活塞运行到上止点时是否会与气缸盖发生碰撞，连杆摆动过程中是否会与曲轴箱内壁发生剐蹭，这些干涉检查都能通过三维模型提前完成，减少后续实体样机的试错成本。外形尺寸方面，这类单缸结构的整体径向尺寸主要由气缸外径和曲轴平衡块的回转直径决定，轴向尺寸则由曲轴的轴向长度、气缸的高度共同决定，安装时要注意预留活塞上下运动的行程空间，以及曲轴旋转时的外围安全间隙，避免外接部件与运动构件发生碰撞。另外，剖面结构的分色处理不是单纯为了视觉区分，不同颜色对应的是实际生产中的不同构件材质，红色的气缸部分多为铝合金压铸材质，兼顾轻量化和散热性能，黄色的活塞为铝合金锻造材质，

　　橙色的活塞销为渗碳钢材质，蓝色的曲轴箱多为铸铁或压铸铝材质，绿色的曲轴与平衡块为锻钢材质，不同材质的选择匹配了不同构件的受力需求，比如曲轴要承受交变的冲击载荷，必须选用强度足够的锻钢材质，而气缸需要良好的散热性能，选用导热性更好的铝合金材质更合适。在做改型设计时，可以基于这个基础结构调整缸径、行程参数来匹配不同的功率输出需求，也可以调整散热鳍片的结构来适配不同的使用环境，比如在高温环境下使用可以加大鳍片的散热面积，在紧凑安装空间下使用可以优化曲轴箱的外形尺寸来缩小整体体积。整个结构的设计逻辑始终围绕动力转换的核心需求，在保证运动可靠性的前提下，尽可能优化结构布局，减少不必要的体积占用，同时兼顾加工装配的工艺性，比如各配合面的加工精度要求、紧固件的安装位置预留，都要在建模阶段就考虑到位，避免后续生产过程中出现装配困难、加工难度过大的问题。
