发动机配气机构摇臂精密结构设计

项目分类:发动机 发布时间:2021-12-10 ID:444458
  • 发动机配气机构摇臂精密结构设计
  • 发动机配气机构摇臂精密结构设计

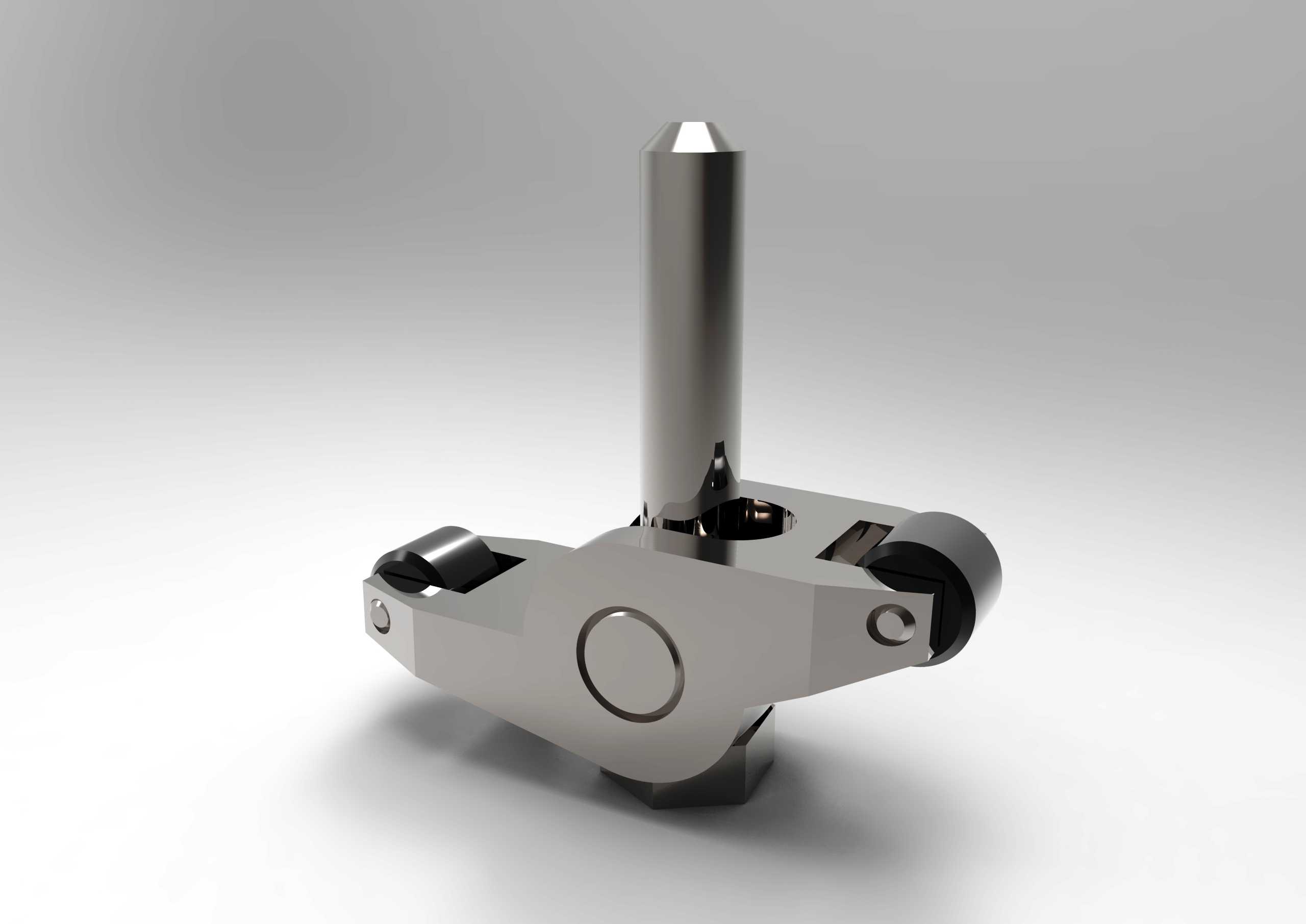

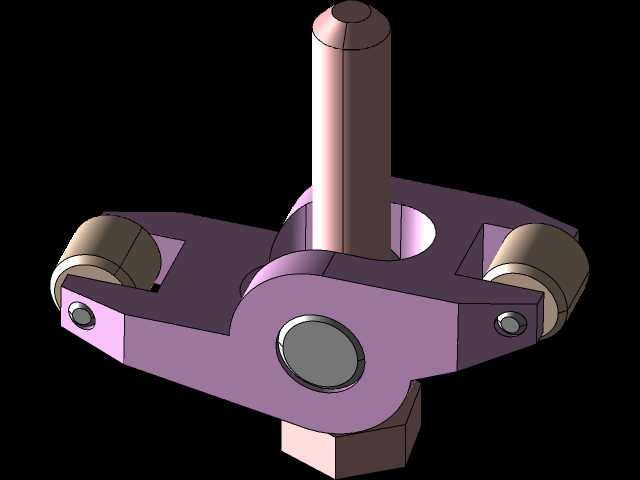

  这款摇臂是内燃机配气机构中的核心传动构件,主要应用在往复式活塞发动机的气门驱动链路中,承担凸轮轴型线动力传递、改变力的作用方向、按预设配气相位驱动气门完成开闭动作的功能,直接决定发动机进排气效率、怠速稳定性与高转速区间的动力输出响应。从实际装车场景来看,这类摇臂多用于顶置凸轮轴布局的乘用车汽油发动机,也可适配小排量通用动力机械的单顶置凸轮轴配气系统,安装位置处于凸轮轴与气门杆顶端之间,部分带液压挺柱集成结构的同类型构件还会同步承担气门间隙自动补偿的作用,减少冷机状态下的气门敲击异响,降低后期运维调整的工作量。

  从结构设计逻辑来看,该摇臂采用一体式锻造合金钢基体,主体为扁平状异形杠杆结构,中部设置的圆形凸台是摇臂轴安装枢轴位置,内孔需与摇臂轴保持微米级间隙配合,表面做渗碳淬火处理提升耐磨性能,确保发动机全生命周期内枢轴位置的磨损量控制在允许公差范围内,避免因间隙过大导致的配气相位偏移、气门升程损失问题。摇臂一端设置的圆弧接触面与凸轮轴凸轮型面直接接触,接触面轮廓经过修形处理,匹配凸轮轴的升程曲线,可将凸轮的旋转运动转化为摇臂绕枢轴的往复摆动,接触面粗糙度要求达到Ra0.8以下,减少凸轮与摇臂接触位置的滑动摩擦损耗,配合发动机润滑油路输送的压力机油形成稳定油膜,降低接触副的磨损速率。摇臂另一端的接触端直接抵靠在气门杆尾端,该位置设计有可调式气门间隙调整螺钉结构(部分量产版本会替换为液压挺柱直接集成结构),可在装配阶段调整预留的冷态气门间隙,补偿发动机热机状态下气门、推杆等构件的热膨胀量,避免热态下气门关闭不严导致的气缸压力泄漏问题。

  构件上方伸出的圆柱定位销结构,主要用于摇臂安装过程中的周向定位,与气缸盖上的定位槽配合,限制摇臂工作过程中的轴向窜动,确保摇臂摆动平面始终与凸轮型面、气门杆轴线保持垂直,避免偏磨导致的接触应力集中,延长构件使用寿命。摇臂两侧设置的减重凹槽是拓扑优化后的结果,在保证结构强度、刚度满足高转速工况冲击载荷要求的前提下,尽可能去除非受力区域的多余材料,降低摇臂自身的运动惯量,减少凸轮轴驱动摇臂过程中的动力损耗,同时降低高转速下摇臂往复摆动产生的惯性力,避免气门弹簧出现共振、气门飞脱等故障。

  从安装边界尺寸来看,该摇臂的枢轴中心到凸轮接触端的距离、枢轴中心到气门接触端的距离经过严格的杠杆比计算,匹配对应型号发动机的凸轮升程与设计气门升程,杠杆比误差控制在0.5%以内,确保实际气门升程与设计值一致,保证发动机充气效率达到设计目标。摇臂整体的最大外轮廓尺寸需适配气缸盖的安装空间,摆动过程中与周边的气门弹簧、凸轮轴轴承盖、气缸盖罩内壁等构件预留足够的安全间隙,避免发动机运行过程中出现运动干涉。基体的热处理工艺采用整体调质加表面高频淬火,核心受力部位硬度达到HRC55-60,芯部保持足够的韧性,可承受凸轮轴驱动过程中的周期性冲击载荷,避免出现断裂、压溃等失效问题。在实际建模过程中,所有配合面的形位公差都需要严格标注,包括枢轴孔的圆柱度、两端接触面的轮廓度、两个接触端相对于枢轴孔的位置度,这些公差直接决定摇臂装配后的工作稳定性,也是三维建模过程中需要重点还原的结构细节,不能仅做外观曲面的复刻,要充分考虑实际加工与装配的工艺要求,确保模型可直接用于后续的工程出图、工艺仿真与装配验证环节。
