剖分式滑动轴承座装配结构设计

项目分类:轴承座 发布时间:2021-12-10 ID:444494
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计

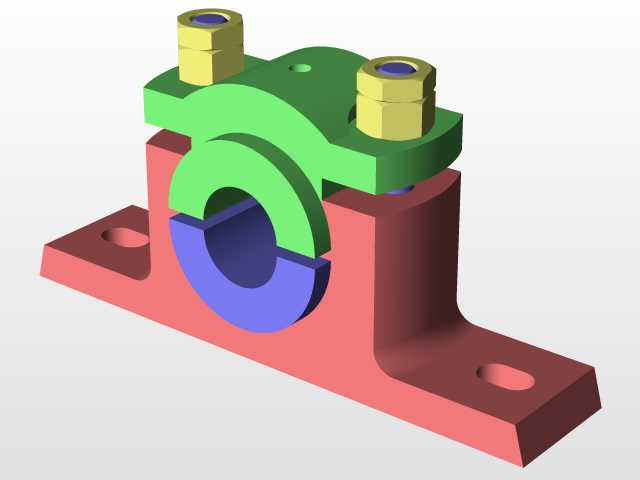

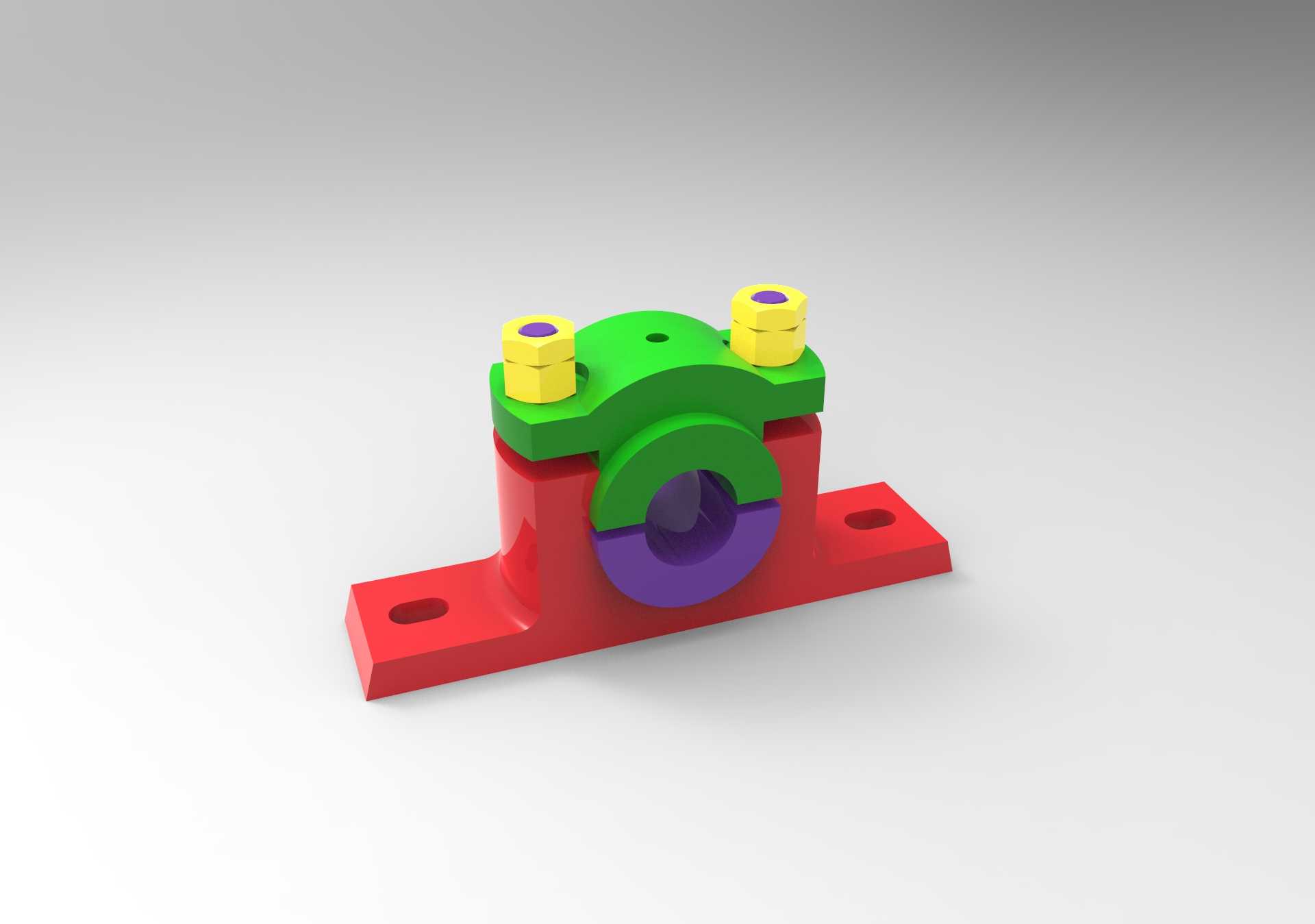

  在常规的轴系传动支撑场景中,这类剖分式滑动轴承座的应用覆盖了从轻载输送设备到中载冶金辅机的多个工况,核心作用是为旋转轴提供径向支撑,同时通过轴瓦的滑动摩擦副降低轴运转过程中的磨损,相比整体式轴承座,它的拆装优势非常突出——当轴系已经完成两端装配、无法沿轴向穿入整体式轴承座内孔时,只需要拆开上盖与底座的连接螺栓,就能直接将轴连带轴瓦放入底座的半圆槽内,再扣合上盖完成紧固,大幅降低了设备检修、轴系更换的作业难度。从结构设计逻辑来看,这个轴承座采用了上下对开的分体结构,底座部分带有两个带安装沉孔的延伸支脚,支脚的安装孔为长圆形设计,预留了安装时的位置调整余量,避免因为机架上的安装孔位加工误差导致无法装配;底座与上盖的结合面为平面配合,

  加工时需要保证结合面的平面度达到对应精度等级,防止合盖后出现上下轴瓦不同心、轴运转时出现偏磨的问题。上盖顶部设计了两个螺纹安装孔,既可以用来安装注油杯,为内部的轴瓦摩擦面持续提供润滑脂,也可以在拆卸上盖时拧入顶丝,借助螺纹顶出力将配合紧密的上盖从底座上顶开,避免用撬棍硬撬破坏结合面的加工精度。上下两部分通过两个对称布置的六角螺栓实现紧固,螺栓预紧时需要按照对角顺序逐步拧紧,保证两个螺栓的预紧力一致,防止上盖出现偏斜,导致轴瓦内孔变成椭圆,加剧轴运转时的振动和磨损。内部的轴瓦同样采用剖分式结构,分为上下两个半瓦,轴瓦与轴承座的半圆槽之间采用过盈配合加定位销的固定方式,防止轴在运转过程中轴瓦跟随轴一起转动,失去支撑作用;

  轴瓦的内孔表面需要开设油槽,用来存储和分布润滑脂,油槽的开设位置要避开轴的主要承载区,否则会破坏油膜的连续性,降低承载能力。从安装边界来看,这类轴承座的支脚安装面需要与机架的支撑面完全贴合,安装前要清理支撑面上的焊渣、毛刺,防止局部接触导致轴承座安装后出现变形;两个安装孔的中心距是选型时的核心安装尺寸,需要和机架上预设的安装孔位完全匹配,轴承座的中心高也就是底座安装面到轴瓦内孔中心的垂直距离,决定了轴系的安装高度,在整台设备的轴系对中作业中,这个尺寸是调整轴系同轴度的基准参数。在实际工况使用中,这类轴承座通常适配中等转速、中等载荷的传动轴,比如带式输送机的托辊轴、小型风机的主轴、轻工设备的传动辊轴等,相比滚动轴承座,

  它的抗冲击能力更强,在存在振动载荷的工况下运行更平稳,而且结构简单,维护时只需要定期补充润滑脂、检查轴瓦磨损量即可,当轴瓦磨损到极限间隙时,只需要更换轴瓦,不需要整体更换轴承座,运维成本更低。设计这类轴承座时,首先要根据所支撑轴的直径、工作载荷、转速来确定轴瓦的宽度和内孔尺寸,再根据轴瓦的外径确定轴承座上下半圆槽的尺寸,支脚的厚度需要根据最大载荷进行强度校核,避免设备运行中支脚出现断裂变形;螺栓的规格选择也要匹配工作载荷,保证在最大冲击载荷下螺栓不会出现塑性变形或断裂。另外,轴承座的材质通常选用铸铁,因为铸铁的减震性能好,铸造工艺成熟,成本较低,适合批量生产,而轴瓦的材质会根据工况选择,比如轻载工况可以选用铜合金轴瓦,有轻微腐蚀的工况可以选用尼龙或其他工程塑料轴瓦,重载工况则会在轴瓦内表面浇筑巴氏合金层,提升摩擦副的耐磨性能。在三维建模过程中,需要重点保证上下半圆槽的同轴度,结合面的配合间隙要控制在合理范围内,螺栓孔的位置要完全对称,安装孔的位置尺寸要严格按照选型参数设定,同时要考虑铸造工艺的拔模斜度、铸造圆角,避免出现壁厚突变导致的铸造缺陷,各个加工面要预留合理的加工余量,保证后续机加工后能达到设计的精度要求。
