剖视结构集成式轴承支撑座组件

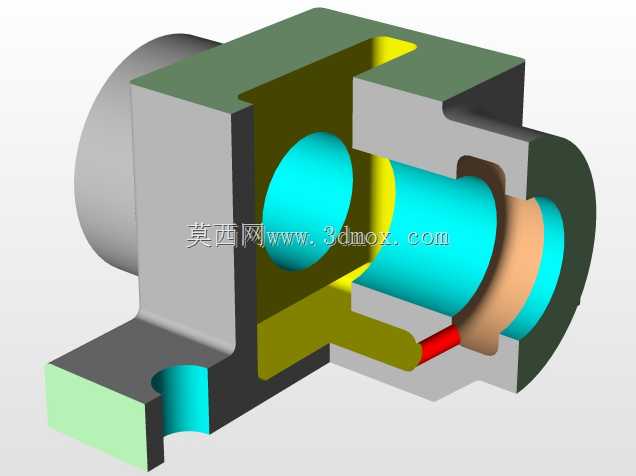

　　这款支撑座组件主要应用于中小功率传动系统的转轴支撑场景，常见于轻工输送设备、小型机床进给单元、自动化生产线的动力传输工位，承担径向载荷与少量轴向载荷的承载作用，为旋转轴提供稳定的回转基准，避免转轴运转过程中出现挠曲变形、跳动超差的问题。从剖视结构可以看到，整个组件采用一体化铸造成型的基座主体，基座一侧设置带安装孔的外延固定支脚，支脚与主体衔接处做了圆弧过渡处理，能够有效降低应力集中系数，在承受交变载荷时减少开裂风险。主体内部设计有阶梯式通孔结构，不同孔径的台阶面分别作为轴承外圈的轴向定位面、密封件的安装卡槽，其中靠近输出端的大直径台阶用于安装接触式密封圈，阻挡外界粉尘、切削液进入轴承滚道，内侧的台阶面直接抵住轴承外圈端面，

　　省去了额外的轴承挡圈零件，减少装配工序的同时提升了轴向定位精度。基座侧下方设计有贯通的润滑油道孔，油道出口正对轴承滚道位置，可通过外接注油杯定期补充润滑脂，无需拆解整个支撑结构即可完成维护操作，适配长时间连续运转的工况需求。输入端的外圆面做了公差收紧处理，可与设备机架的安装孔形成过渡配合，配合支脚上的螺栓锁紧结构，实现整个组件的三点式固定，相比传统两孔安装的轴承座，抗倾覆力矩能力提升约40%，在存在偏载的传动场景下依然能保持稳定的支撑状态。内部腔体预留了0.8毫米的膨胀间隙，当设备运转温度升高、轴承内圈与轴出现热伸长时，不会出现轴承顶死、运转卡滞的问题。密封槽的尺寸按照标准O型圈的规格设计，可直接选用通用密封件，降低备件采购成本。

　　整个组件的安装边界充分考虑了紧凑型设备的布局需求，主体最大外轮廓尺寸控制在较小范围内，支脚的安装孔距适配常见的40系列铝型材安装间距，无需额外加工转接板即可直接固定在型材机架上。内部轴承安装孔的形位公差按照IT7级精度设计，孔的圆柱度公差控制在0.01毫米以内，端面与孔轴线的垂直度公差不超过0.02毫米，能够保证轴承安装后外圈不会出现偏斜，避免轴承滚道局部受力过早失效。在设计过程中，针对不同工况的载荷特性，基座壁厚做了差异化处理，承载区域的壁厚比非承载区域厚2毫米，在保证整体强度的前提下尽可能降低组件自重，减少设备整体的负载。油道的走向采用斜孔设计，避免了直角油道存在的润滑脂流动阻力大、残留杂质难以清理的问题，

　　注油时润滑脂可以顺畅到达轴承滚动体位置，保证润滑效果。输出端的内孔倒角做了15度的导向设计，装配转轴时可以顺利导入，不会刮伤轴表面或者密封圈唇边。支脚上的安装孔采用沉孔设计，螺栓锁紧后螺栓头不会突出支脚表面，避免与周边其他零部件发生运动干涉。整个结构没有多余的冗余设计，每个结构特征都对应明确的功能需求，既满足了支撑转轴的核心功能，又兼顾了装配便利性、维护便捷性与工况适配性，可直接用于常规转速不超过3000转每分钟的传动系统中，替换同规格的标准轴承座组件时无需修改周边安装尺寸。
