导杆式双作用直线驱动气缸结构

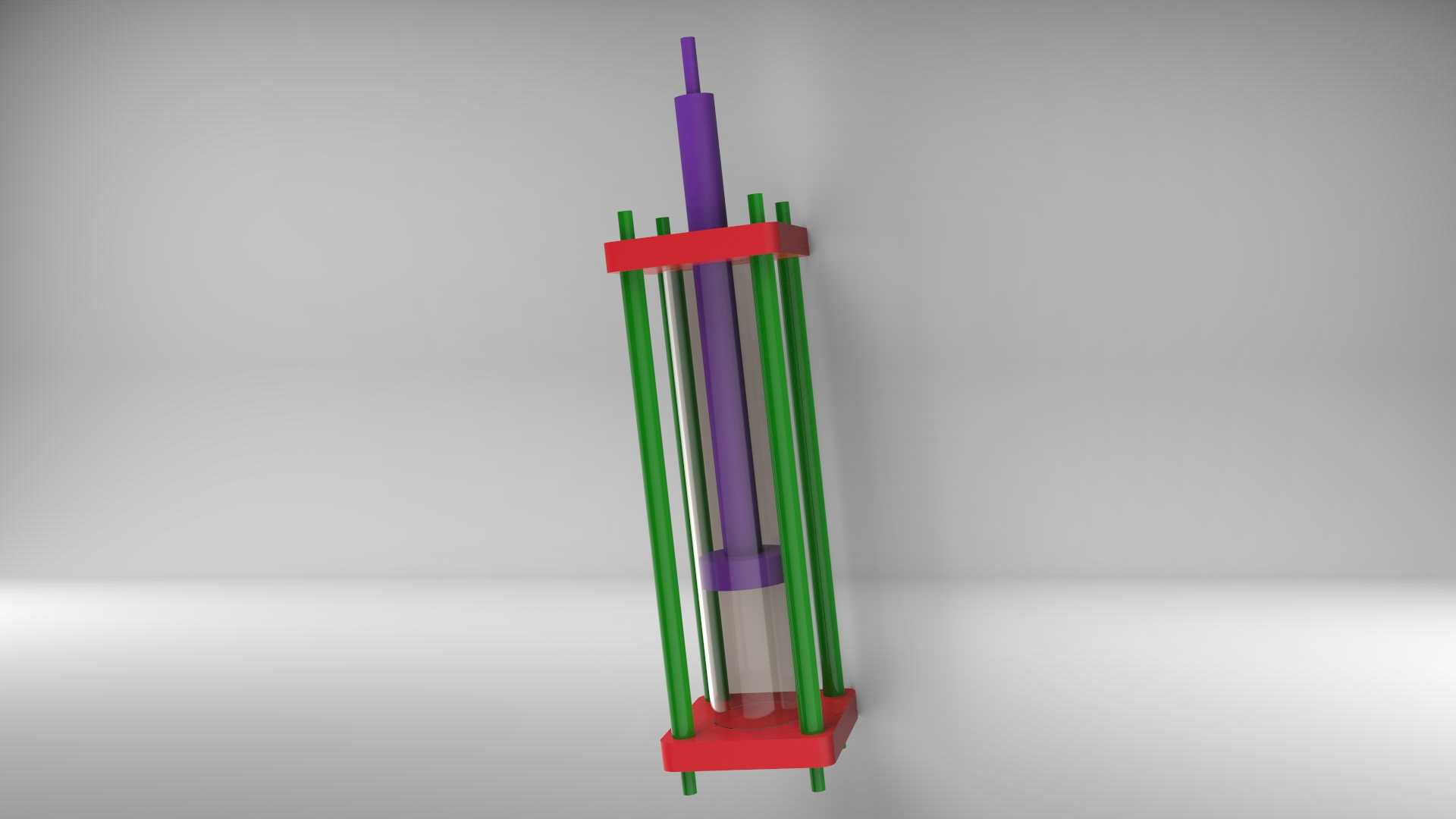

　　在自动化产线的工件推送、夹具夹紧、工位升降这类需要稳定直线往复动作的场景里，普通无导向气缸往往需要额外搭配直线导轨来承受侧向负载，不仅占用安装空间，还会增加装配调试的工作量，导杆式气缸的设计初衷就是解决这一痛点，将导向结构与气缸本体集成，在紧凑的安装空间内提供抗侧向力的直线输出。这款气缸采用双端板搭配多根平行导杆的结构布局，上下两块红色端板作为承载基础，四根绿色导杆平行贯穿两端板，为中间的活塞运动提供全程导向支撑，紫色的活塞杆位于导杆围合的中心位置，这种对称式的导杆布局可以让气缸在承受偏载时，负载力均匀分散到每根导杆上，避免活塞杆受径向力出现密封件偏磨、杆体弯曲的问题，相比单导杆或者双导杆结构，四导杆的布局抗扭性能更强，

　　适合需要带动工装做小幅度升降、或者推送过程中存在侧向阻力的工况，比如流水线末端的工件挡停、小型装配工位的压合动作，都可以直接选用这类集成导向的气缸，省去额外设计导向机构的步骤。从设计逻辑来看，这款气缸的端板采用方形结构，安装孔位可以直接在端板上加工，既可以从上端板做吊装固定，也可以从下端板做台面安装，安装边界的适配性更强，不需要额外制作安装转接板；导杆与端板的连接采用紧固配合，保证导杆的平行度公差控制在合理范围内，避免运动过程中出现卡滞，活塞部分隐藏在下端板与中间限位块之间的腔体内，压缩空气从端板的气路接口进入，推动活塞带动活塞杆做伸缩动作，活塞杆的伸出端可以直接连接工装夹具，不需要额外加装导向轴支座这类附件。在实际选型应用中，

　　这类气缸的行程可以根据实际工位的动作距离调整，导杆的长度随行程同步变化，保证活塞在全行程范围内都有足够的导向支撑，不会因为伸出过长出现杆体晃动；端板的尺寸决定了气缸的整体安装 footprint，在布局紧凑的自动化设备里，这类方形集成导向气缸的空间利用率远高于普通气缸加独立导轨的组合，尤其是在多工位并排布置的场景下，统一的安装尺寸可以减少安装板的加工复杂度，降低装配时的对位难度。从结构细节来看，这款气缸的中间设置了红色的限位滑块，滑块与导杆之间配合滑动，同时与活塞杆连接，当活塞杆伸出或者缩回时，滑块沿着导杆滑动，进一步提升了运动过程的稳定性，避免活塞杆伸出较长时出现端部摆动，这种设计也让气缸可以承受一定的横向力矩，

　　比如在带动真空吸盘吸取工件时，即使工件重心不在活塞杆轴线上，导杆和滑块也能承受偏载力矩，保证动作平稳，不会出现活塞杆卡顿、密封漏气的问题。在气动系统的配置上，这类气缸通常搭配两位五通电磁阀控制伸缩动作，根据动作速度要求可以在气路中加装节流阀调节排气速度，避免行程末端出现撞击，因为自带导向结构，气缸的动作重复定位精度可以满足大部分装配、上下料工位的要求，不需要额外加装位移传感器做闭环反馈，就能稳定实现毫米级的重复定位，在3C电子小零件装配、包装线的物料推送、小型工装的夹紧定位场景中都有广泛应用。设计这类气缸三维模型的时候，需要重点保证导杆与活塞杆的平行度，端板上导杆安装孔的位置公差要控制在合理范围，避免装配后导杆出现别劲的问题，同时端板上的气路接口位置要预留足够的气管接头安装空间，避免安装后气管与周边设备部件产生干涉，活塞杆端部的连接螺纹尺寸要和常用的工装连接接口匹配，方便用户直接搭配标准连接件使用。
