在轻工自动化进给、精密计数送料、定时触发类工位的传动链路里,这类受控输出擒纵结构的应用场景非常集中,常见于小载荷间歇送进的工装单元、小型计数分拣设备的动力输出端,核心作用是把连续的旋转输入转化为受控的、单步定角度的间歇输出,避免连续传动带来的工位过冲、定位偏差问题。不同于传统棘轮棘爪结构的冲击噪声大、步进角度固定不可调的缺陷,这款擒纵结构通过盘式槽轮与摆杆锁止件的配合,能在输出停顿阶段实现完全的位置锁止,不需要额外加装制动定位组件,就能保证输出端在静止工位的位置精度,减少整套传动单元的零件数量。从结构设计逻辑来看,主体承载件采用圆盘式槽轮布局,三个均布的曲线槽沿盘体径向开设,槽道的轮廓曲线经过运动学校核,

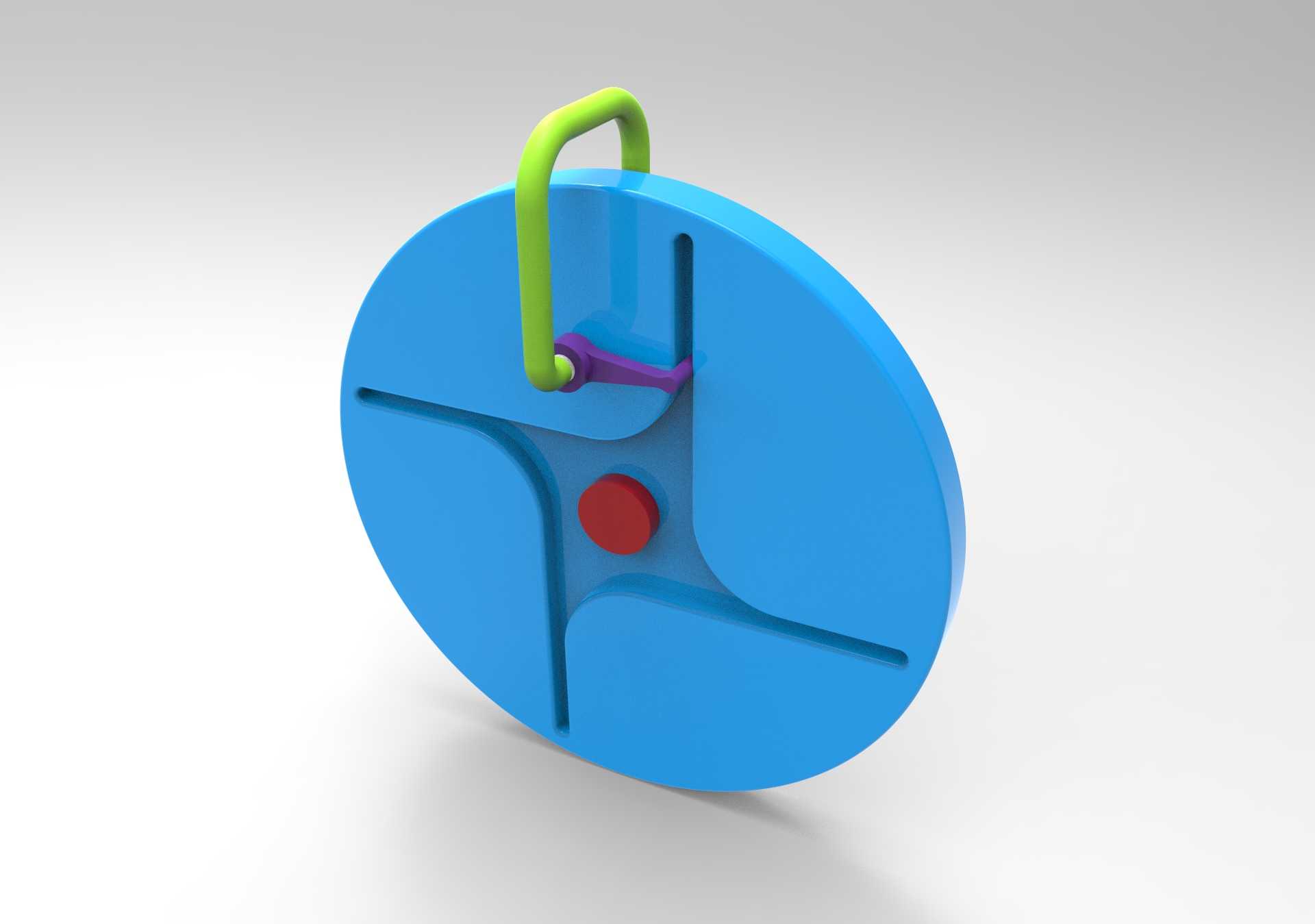

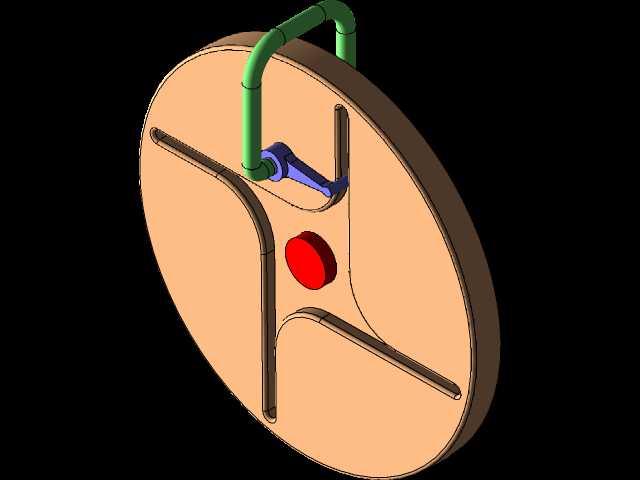

能保证摆杆上的拨销在进入和退出槽道时的运动冲击降到最低,避免高速运转下的刚性碰撞带来的零件疲劳损伤。盘体中心的红色轴套是动力输出的连接位,可直接对接输出轴或者工位转盘,安装时需要保证盘体端面与安装基准面的平行度公差控制在0.02mm以内,避免拨销与槽道卡滞。盘体上方的绿色弯形构件是摆杆的复位导向架,紫色的拨销组件铰接在摆杆端部,摆杆做往复摆动时,拨销沿导向架的弧形轨迹运动,每一次摆动循环对应拨销进入一个槽道,推动槽轮转动固定角度后退出,此时槽轮上的圆弧锁止面与摆杆上的对应限位弧面贴合,锁止槽轮的转动自由度,直到下一次拨销进入下一个槽道,完成下一个步进动作。安装边界方面,整个机构的轴向厚度较薄,盘体外径为核心安装尺寸,
安装时需要在盘体周边预留出摆杆摆动的运动空间,避免周边结构件干涉摆杆的往复运动轨迹;输入动力端可对接偏心轮、凸轮或者小型曲柄连杆机构,适配不同转速的输入源,当输入转速控制在每分钟60到120转区间时,机构的运行平稳性最佳,步进定位误差可控制在0.1度以内,完全满足小型自动化工位的定位需求。这类结构在设计时特意将锁止弧面与槽道做了一体化加工,减少了分体装配带来的累计误差,零件加工工艺性较好,盘体类零件可采用工程塑料注塑或者铝合金铣削加工,摆杆和拨销组件可采用标准件搭配定制加工件的方式制作,整体制造成本较低,维护时只需要定期在拨销与槽道的接触位置涂抹润滑脂,就能保证长期运行的可靠性。不同于槽轮机构的单拨销连续驱动模式,
这款擒纵结构的摆杆运动轨迹受导向架约束,拨销的进入和退出过程更平缓,运转时的噪声比普通外槽轮机构低30%左右,适合用在对运行噪音有要求的办公自动化设备、小型医药分拣设备、精密计数仪表的传动单元里。在实际选型适配时,需要根据输出端的载荷大小调整盘体和拨销的材质,载荷小于1N·m时可采用POM工程塑料制作主体零件,载荷在1到5N·m区间时建议采用6061铝合金做硬质阳极氧化处理,提升接触表面的耐磨性能;安装时要保证摆杆的铰接中心与槽轮中心的中心距尺寸公差控制在±0.01mm以内,中心距偏差过大会导致拨销卡滞或者锁止失效,直接影响机构的正常运行。
