十字轴式万向传动连接结构三维建模

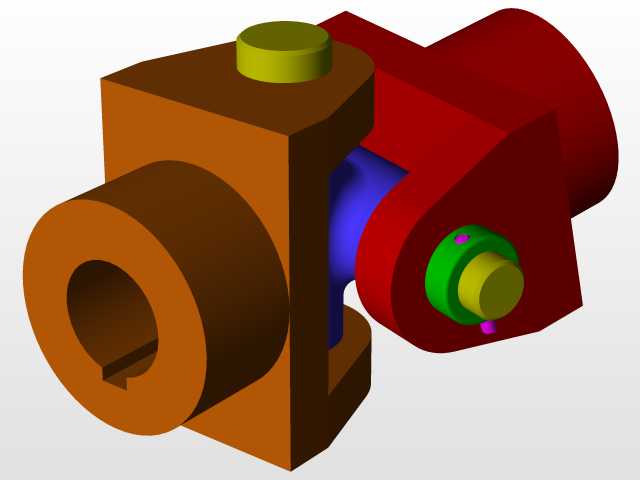

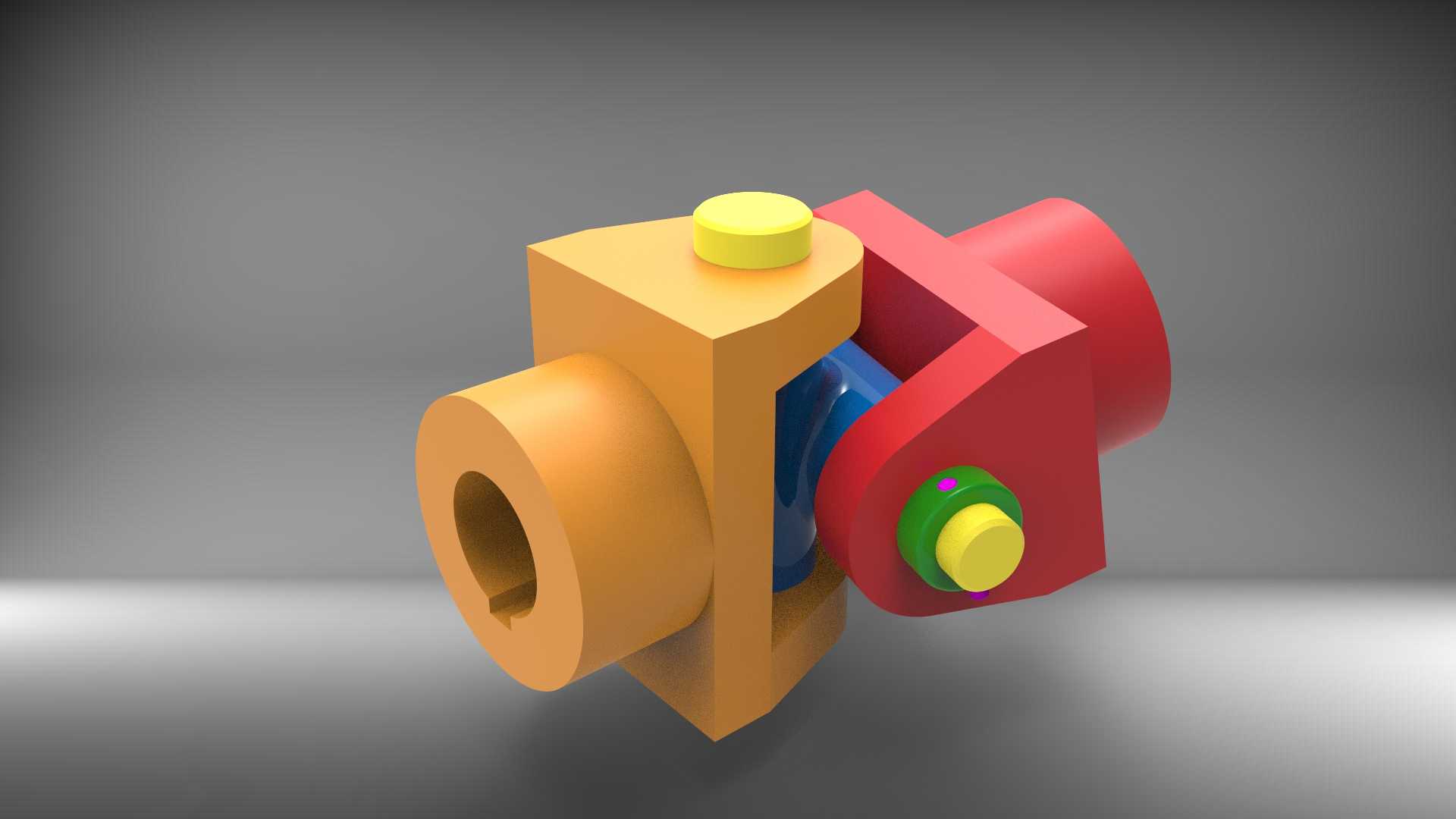

　　在各类需要轴线偏斜传动的机械系统中，这类十字轴式万向连接结构是解决两轴不同轴、存在角位移工况下扭矩传递的核心部件，常见于农用机械的动力输出端、输送设备的传动链路、小型工程机械的转向传动段，以及部分轻工设备的变角度动力传递工位，区别于刚性联轴器只能传递同轴扭矩的特性，该结构可在两轴存在30度以内夹角时持续稳定传递回转动力，不会因为安装误差、机架形变或者工作过程中的轴系窜动出现卡滞、传动失效的问题。从结构设计逻辑来看，整个组件分为三个核心功能段：两端的轴叉对接段、中间的十字传力销段、轴向定位紧固段。两端的轴叉分别对接主动轴与从动轴，轴叉内孔做了键槽结构，可通过平键与轴端实现周向固定，避免扭矩传递过程中出现轴与轴叉的相对滑转，

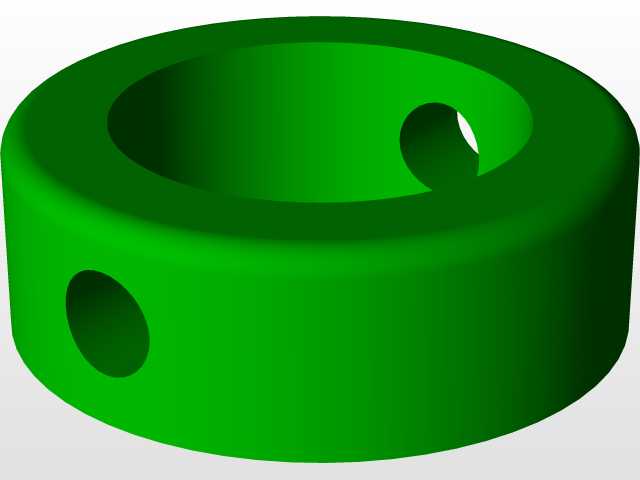

　　轴叉的叉耳位置做了同轴销孔加工，销孔与十字轴的轴颈采用间隙配合，保证转动过程中十字轴可随两轴夹角变化灵活偏转，不会出现运动干涉。十字轴的四个轴颈分别嵌入两端轴叉的销孔内，每个轴颈位置都预留了润滑脂存储腔，实际使用中可通过注油嘴补充润滑脂，降低轴颈与孔壁的滑动摩擦损耗，延长部件的维护周期。轴向定位采用端盖加紧固销的组合结构，端盖压合在十字轴轴颈外端，通过彩色标识的紧固螺钉实现端盖与轴叉的固定，限制十字轴的轴向窜动，避免传动过程中十字轴从销孔内脱出。从安装边界尺寸来看，两端轴头的外径、内孔孔径、键槽宽度都遵循常规通用传动件的尺寸适配逻辑，可直接对接同直径规格的标准传动轴，不需要额外做转接法兰加工，轴叉的外部轮廓做了倒角与圆角过渡，

　　既降低了加工过程中的应力集中风险，也避免安装调试过程中尖锐棱边划伤操作人员。设计过程中需要重点校核十字轴的抗弯强度与轴叉耳的剪切强度，因为在传递额定扭矩时，十字轴的轴颈根部是应力集中最高的位置，若此处强度不足，大负载传动时容易出现轴颈断裂的故障；同时轴叉销孔的同轴度公差需要控制在0.02mm以内，若同轴度偏差过大，会导致十字轴转动卡滞，传动阻力骤增，甚至出现异常磨损。实际选型应用时，需要根据传动链路的额定扭矩、最大工作转速、两轴的最大偏角范围来匹配对应规格的该类部件，若应用在高速传动场景，还需要对整个组件做动平衡校正，避免高速回转时产生过大的振动，影响整条传动链路的稳定性。不同于带滚动体的等速万向节，这类结构的万向节结构更简单，

　　维护成本更低，抗冲击负载能力更强，更适合中低速、大扭矩、工作环境存在粉尘或者轻度腐蚀的工况，比如田间作业的农机传动段、矿山输送设备的动力连接段，这类场景不需要过高的传动精度，但对部件的可靠性、耐造性要求较高，该结构恰好能满足这类场景的使用需求。建模过程中对各个配合面都做了公差匹配，装配状态下可直接模拟不同轴夹角下的运动状态，验证转动过程中是否存在零部件干涉，也可直接导出工程图用于生产加工，各个结构的壁厚、加强筋位置都经过受力优化，在保证整体强度满足额定负载要求的前提下，尽可能降低部件的整体重量，减少回转过程中的惯量，降低传动过程中的动力损耗。
