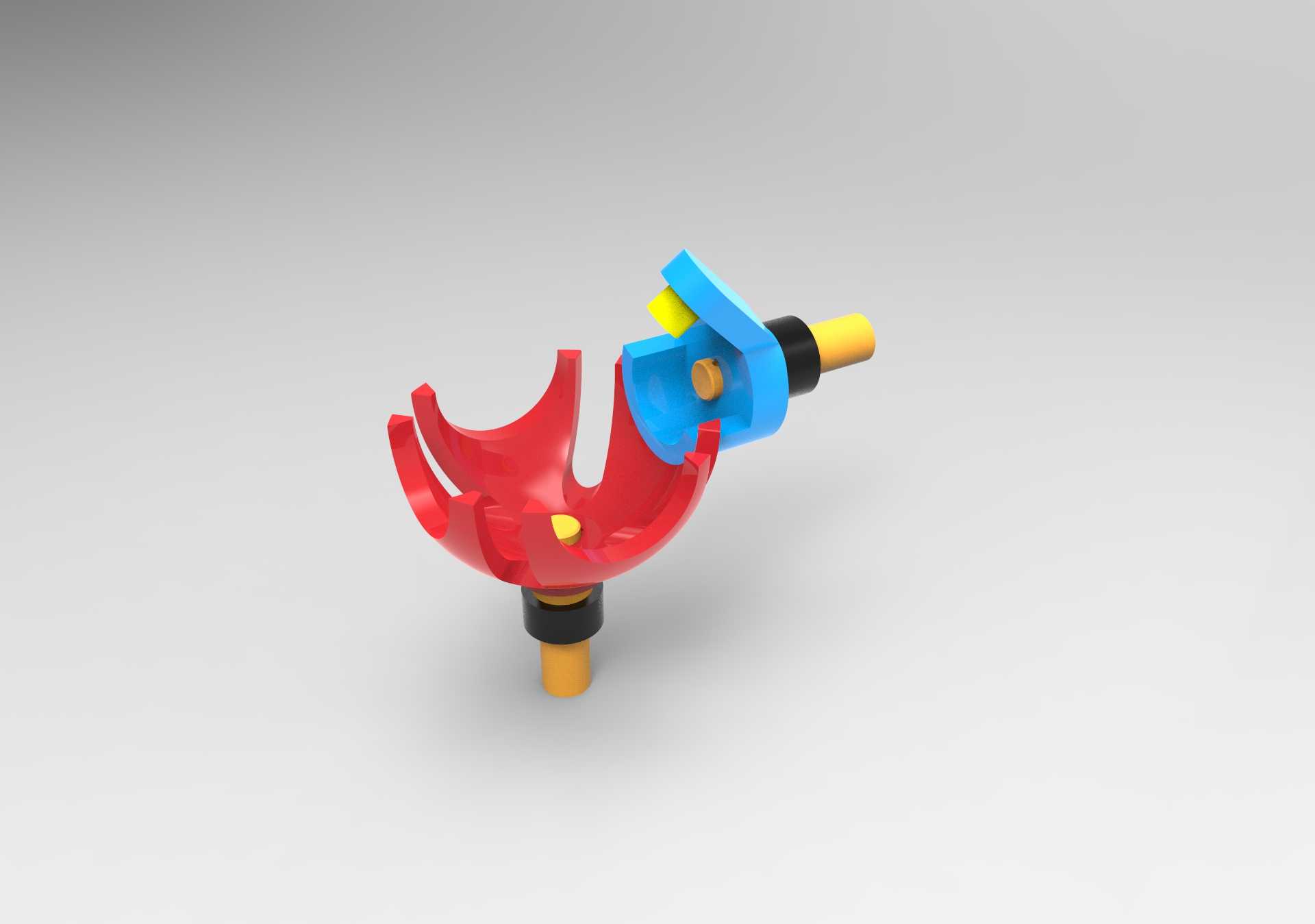

球面槽轮间歇传动机构三维结构

　　球面槽轮机构属于空间间歇传动类构件，区别于传统平面槽轮的平面传动局限，这类结构可实现两交错轴之间的间歇分度运动，在多工位回转类设备中应用十分广泛。日常接触的多工位转盘装配线、制药行业的胶囊灌装转位机构、食品包装线的间歇送料工位、轻工机械的多工序回转工作台，都能见到这类球面槽轮结构的应用，它能在主动件连续回转的过程中，带动从动槽轮按照设定的分度角完成周期性的转位与停歇动作，匹配工位上的加工、装配、检测工序的节拍要求。

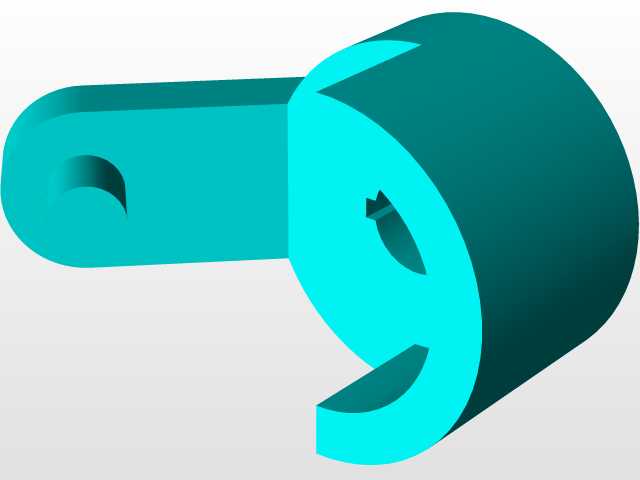

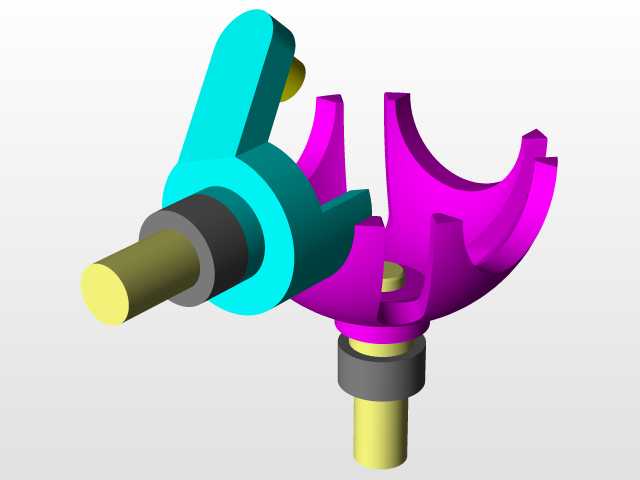

　　从功能特性来看，这套球面槽轮结构的主动拨盘上设置的圆柱销可在回转过程中顺利嵌入槽轮的球面径向槽内，拨盘上的球面锁止弧会在销柱脱离槽轮槽体的阶段，与槽轮上的对应凹弧面完全贴合，实现槽轮停歇阶段的可靠锁止，避免工位出现偏移晃动。相比平面外槽轮机构，球面结构的传动接触区域分布在球面上，两轴的交错角度可根据设备的空间布局灵活设置，常见的交错角为90度，可实现垂直交错轴之间的运动传递，无需额外增加锥齿轮等转向传动部件，能有效压缩传动单元的整体占用空间。

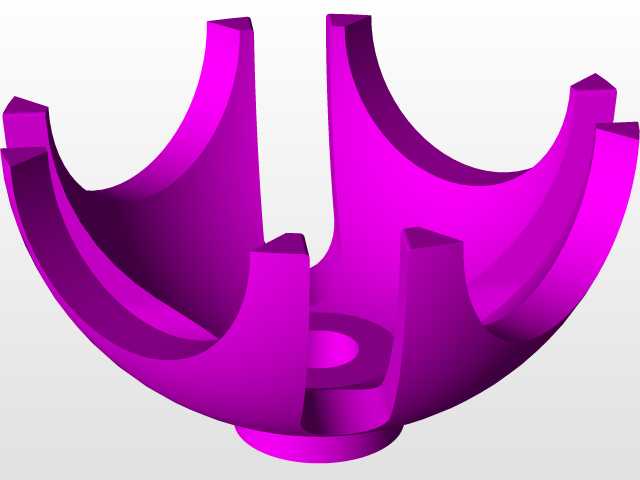

　　设计这类球面槽轮结构时，首先要根据设备的工位数确定槽轮的槽数，常见的槽数为4、6、8槽，对应每次转位90度、60度、45度的分度角，槽数越少，槽轮在转位过程中的角加速度变化越大，传动冲击也会相应提升，因此高速工况下通常会选用槽数更多的结构，降低动载荷带来的部件磨损。设计过程中需要重点校核拨盘圆柱销的运动轨迹，确保销柱在进入和退出球面槽的过程中无卡滞、无刚性冲击，锁止弧的配合间隙需要控制在合理范围，间隙过大会导致停歇阶段槽轮存在窜动间隙，影响工位定位精度，间隙过小则会在装配和运转过程中出现卡滞，加剧配合面的磨损。槽轮的球面轮廓需要与拨盘的球面锁止弧保持同球心设计，所有配合曲面的球心必须落在两交错轴的交点位置，这是保证机构顺畅运转的核心设计要点，建模过程中需要严格控制球心的位置度公差，避免出现曲面配合错位的问题。

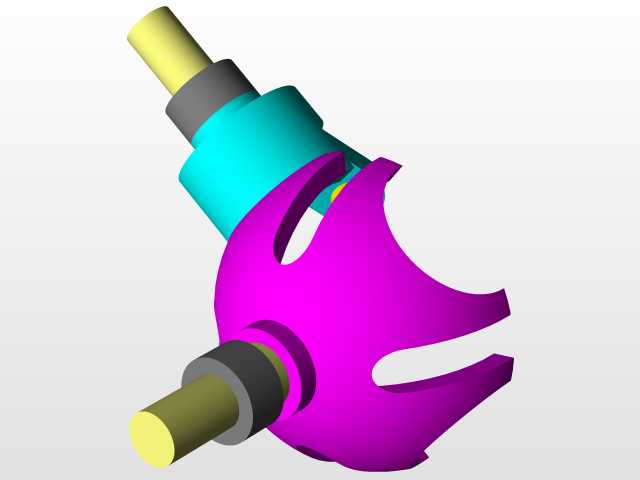

　　从安装边界来看，这套结构的主动轴与从动轴呈垂直交错布置，安装时需要保证两轴的轴线相交于球面的球心点，轴系的支撑轴承需要预留足够的轴向调整间隙，方便装配时调整拨盘与槽轮的轴向相对位置，确保圆柱销能顺利嵌入槽体的有效深度范围内。主动轴端通常会连接驱动电机或同步带轮等动力输入部件，从动轴端则直接连接回转工作台或者多工位转盘，轴伸端的尺寸需要匹配所连接负载的安装孔位，键槽的位置需要与槽轮的停歇位置对应，保证装配后槽轮的停歇位置刚好对应工位的工作位置。槽轮的径向槽宽度需要与拨盘圆柱销的直径保持合理的配合公差，通常选用H7/g6的间隙配合，既保证销柱能顺畅滑入滑出槽体，又能避免配合间隙过大带来的传动回差。

　　在实际设备应用中，这类球面槽轮机构的运转转速通常不会过高，因为槽轮转位阶段的角加速度变化会带来一定的冲击振动，所以多用于中低速的间歇分度场合，相比棘轮机构，它的传动平稳性更好，定位精度更高，相比凸轮式间歇分割器，它的结构更简单，加工成本更低，维护也更加方便，适合对分度精度要求不是极端严苛、成本控制要求较高的通用自动化设备。建模过程中需要重点关注球面配合面的曲率一致性，所有曲面的拼接处需要做顺滑过渡，避免出现应力集中的尖角区域，尤其是槽体与球面的交接位置，需要设置合理的圆角，减少热处理和运转过程中的应力集中开裂风险。部件的材料选择上，槽轮和拨盘通常选用45号钢调质处理，表面做淬火处理提升耐磨性，圆柱销则选用轴承钢制作，提升接触部位的耐磨性能，延长机构的整体使用寿命。
