槽轮式间歇传动执行机构结构设计

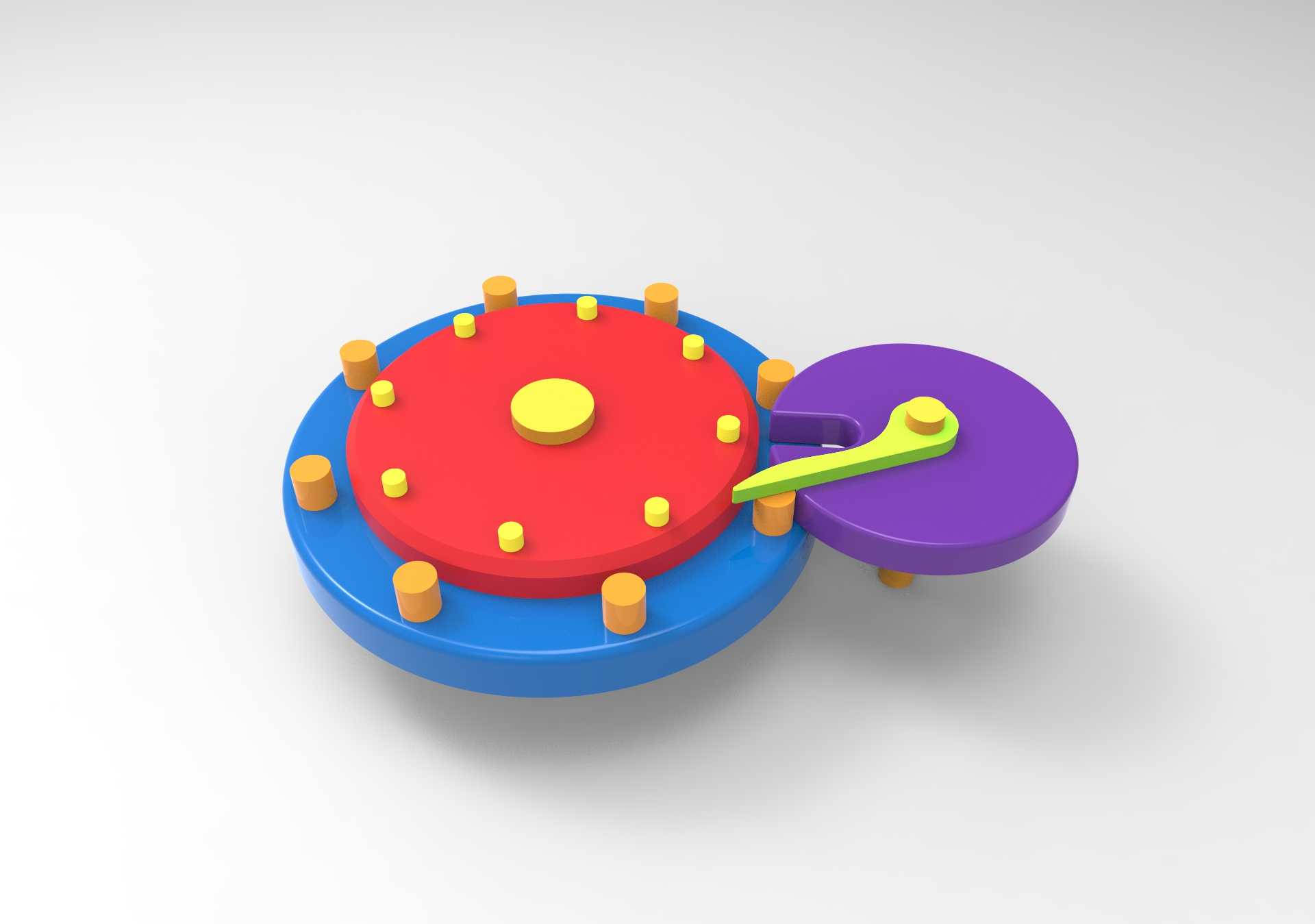

　　在自动化生产线的工位转位、包装设备的定距送料、印刷机械的走纸分度这类需要周期性动停切换的工况里，间歇传动机构的运行稳定性直接决定整线的节拍精度与产品良率，这套槽轮式间歇传动结构，正是针对中低速、中等载荷的间歇分度需求开发的核心执行组件。不同于棘轮传动存在的冲击噪音大、传动比精度不足的问题，也不同于凸轮间歇分割器成本偏高、定制化周期长的局限，这套结构采用外啮合槽轮配合主动拨盘的传动形式，主动端的圆柱销随拨盘做连续匀速回转，当圆柱销嵌入从动槽轮的径向导槽时，会带动槽轮完成固定角度的转位动作，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧完全贴合，此时从动槽轮被完全锁止，保持静止状态直到下一个循环的圆柱销入槽，

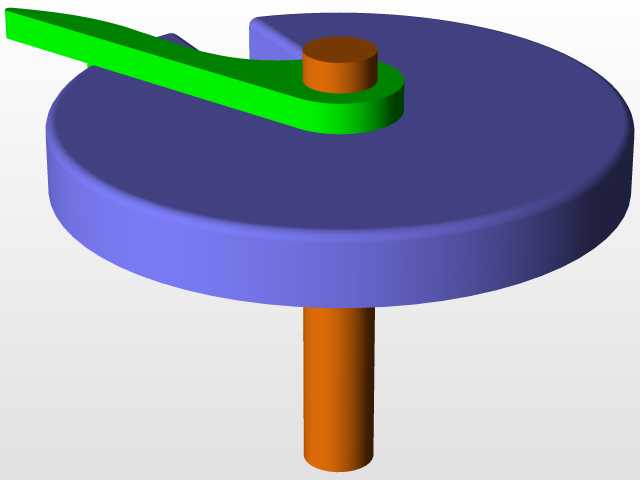

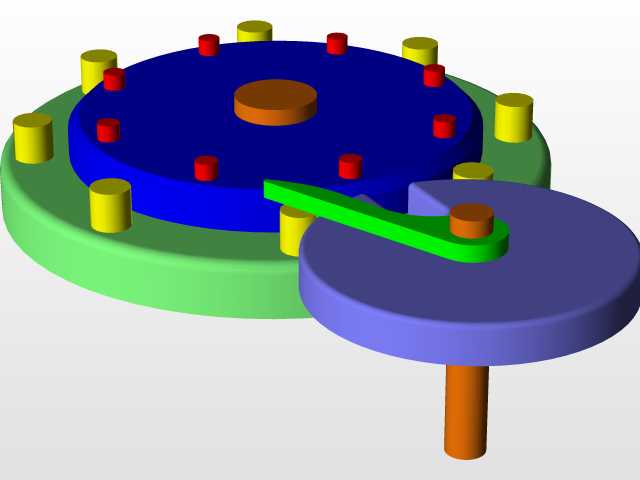

　　整个动停过程的转位角度固定，锁止阶段无额外窜动，不需要额外加装定位组件就能满足工位分度的定位要求。从结构布局来看，这套机构采用同轴层叠式装配设计，主动拨盘组件与从动槽轮组件的安装基面处于同一水平装配面，两个组件的中心距根据槽轮的槽数、转位角度做匹配设计，本次展示的结构为8槽槽轮配置，单次转位角度为45度，可适配8工位的回转工作台使用，若需调整工位数量，仅需更换对应槽数的槽轮与匹配中心距的拨盘即可，不需要改动整体安装基座的接口尺寸。设计过程中重点考量了入槽冲击的控制，主动拨盘上的圆柱销采用悬臂式安装，销体与槽轮导槽的配合间隙控制在0.02-0.05mm区间，既避免间隙过大导致的转位回程误差，也防止间隙过小造成的入槽卡滞，

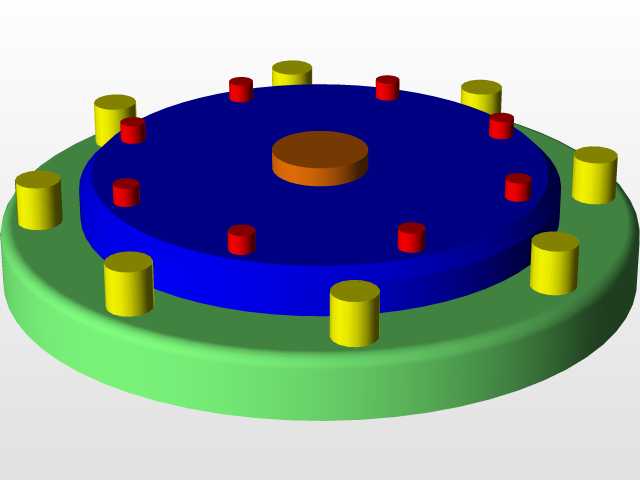

　　同时圆柱销的端部做了R角导入处理，入槽时的接触应力沿圆弧面均匀分散，减少长期运行后的销体磨损与导槽磕碰变形。锁止弧的配合面做了贴合度优化，锁止状态下两个弧面的接触包角达到120度以上，即使在槽轮工位承受偏载的情况下，也不会出现锁止失效导致的工位偏移，不需要额外增加阻尼销或者定位顶针来辅助锁止，简化了整体结构的零件数量。安装边界方面，整套机构的轴向厚度控制在较小尺寸范围，槽轮基座的底部预留了标准的螺栓安装孔位，可直接固定在设备的安装台面上，主动拨盘的输入轴端预留了键槽接口，可直接与减速电机的输出轴连接，不需要额外加装联轴器或者传动转接件，从动槽轮的顶部预留了工作台安装法兰，可直接固定回转工装、料盘或者工位夹具，减少了传动链的转接环节，

　　降低了装配累积误差。实际应用中，这类结构常被用在日化产品灌装线的回转工作台、小零件组装设备的工位切换机构、文具生产设备的间歇送料单元上，运行转速通常控制在每分钟10-30次间歇循环的区间，这个转速区间内机构的运行噪音低于60分贝，零件磨损速率处于较低水平，日常维护仅需定期在圆柱销与导槽的接触面、转轴的轴承位补充润滑脂即可，不需要复杂的调校维护。设计时还特意将槽轮的导槽深度做了冗余设计，当出现瞬时过载时，圆柱销会先于槽轮本体发生微量变形，维护时仅需更换圆柱销即可恢复传动精度，不需要更换成本更高的槽轮主体，降低了设备的后期维护成本。整套结构的零件均采用规则回转体与平面铣削结构，没有复杂的曲面加工特征，普通的数控车床与立式加工中心即可完成全部零件的加工，不需要五轴加工设备，加工成本可控，适合中小批量的设备配套使用。在建模过程中，所有配合面均按照实际公差要求做了装配约束模拟，可直接用于工程图导出与零件加工，也可导入多体动力学软件做运动仿真，验证不同转速下的动载荷与冲击情况，为后续的电机选型、结构强度校核提供准确的模型依据。
