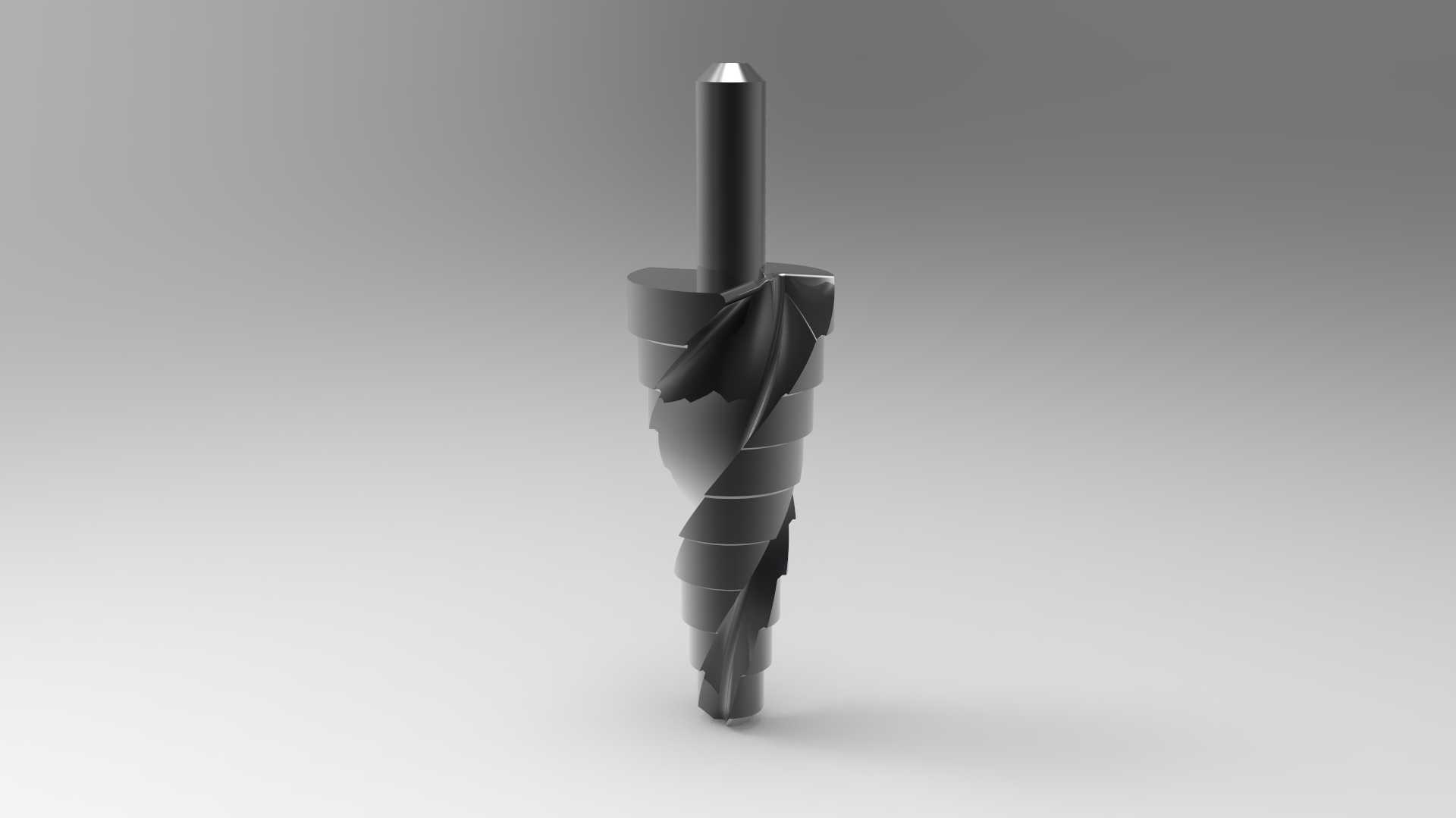

多阶螺旋槽阶梯钻三维结构设计

　　这款阶梯钻的结构设计完全围绕薄板类零件的多规格孔加工需求展开，日常在钣金机柜加工、电气箱装配、五金件扩孔作业场景中，作业人员无需频繁更换不同直径的钻头，单支刀具即可完成从引导小孔到目标大孔的连续钻削，大幅减少换刀频次，压缩单工位加工的辅助时长。从结构细节来看，刀具顶端设置了小直径定心导向段，这部分的直径公差控制在h7精度区间，钻削初始阶段先依靠该段切入工件完成定位，能有效避免大直径切削刃刚接触工件时出现的滑移偏摆问题，尤其针对表面光洁度较高的不锈钢薄板、镀锌钢板，定心段的存在可彻底消除孔位偏移、孔口刮花的常见加工缺陷。导向段往下是逐级递增直径的阶梯切削段，每一级台阶的端面都设计有平刃切削结构，当钻削到对应深度时，

　　平刃会直接刮平台阶端面，无需后续额外锪孔工序，加工出来的台阶孔端面平面度可直接满足螺栓沉头装配的贴合要求，不用再做二次端面修磨。刀具的排屑槽采用了大螺旋角设计，螺旋角设置为30度，相比普通直槽阶梯钻，这种螺旋槽结构在钻削过程中能顺着螺旋走向持续将切屑导出孔外，避免切屑在阶梯台阶处堆积卡滞，尤其钻削铝件、塑料这类易粘屑的材质时，顺畅的排屑路径能减少切屑刮伤已加工孔壁的问题，提升孔壁的表面光洁度。刀具的夹持段采用等直径直柄结构，直径规格适配常规手电钻、台钻、加工中心的通用夹头夹持范围，夹持段的圆柱度控制在0.01mm以内，装夹后刀具的径向跳动量可控制在0.03mm以内，能有效降低钻削过程中的振动，延长刀具的切削寿命。

　　设计过程中针对每一级阶梯的过渡位置做了圆弧倒角处理，避免应力集中导致的刀具崩刃问题，因为阶梯位置是切削载荷突变的区域，直角过渡的结构在频繁冲击载荷下很容易出现刃口崩缺，小圆弧过渡的结构可分散切削应力，让每一级刃口的载荷传递更平缓。每一级切削刃都做了对称刃磨处理，两侧刃口的角度差控制在1度以内，保证钻削过程中径向受力均衡，不会出现单刃切削导致的孔径扩大、孔壁锥度超差问题。在实际装配适配性上，这款刀具的最大加工直径覆盖常规钣金加工常用的螺栓过孔、沉头孔尺寸范围，最小定心直径适配常见的预钻孔要求，单支刀具可替代至少6支不同规格的普通麻花钻，不管是现场维修的手持钻孔作业，还是批量生产的设备钻孔工序，都能减少刀具的携带数量与库存品类。

　　钻尖部分采用了118度的标准顶角设计，和普通高速钢麻花钻的钻尖角度保持一致，作业人员无需重新适配钻削的进给参数，沿用常规钢材钻削的进给量与转速即可正常作业，降低了刀具更换后的参数调试成本。针对排屑槽的深度设计，每一级阶梯对应的槽深都和该级的切削直径匹配，保证足够的容屑空间，同时不会因为槽深过大降低刀体的整体刚性，即使在0.5mm到5mm厚度的薄板上连续钻削，刀体也不会出现弯曲变形的问题。阶梯端面的切削刃后角设置为8度，既保证刃口足够锋利，降低钻削时的轴向进给力，又能保证刃口的强度，不会因为后角过大导致刃口过早磨损。在实际使用场景中，这类阶梯钻尤其适合配电箱加工行业的薄板开孔作业，传统加工中需要依次更换不同直径钻头扩孔，不仅效率低，还容易出现不同轴的台阶偏移问题，这款刀具的同轴阶梯结构可一次性完成多级孔径加工，所有台阶的同轴度可控制在0.05mm以内，完全满足紧固件装配的同轴度要求。刀具的刃口部分做了钝化处理，去除刃磨后的微观毛刺，让刃口在初始切削阶段不会出现微崩刃的情况，能稳定保持切削状态，减少初期磨损量。整体结构没有多余的复杂设计，所有几何参数都围绕钻削过程中的定心、排屑、受力均衡、装夹便捷这几个核心需求设置，不管是用于单件维修的临时钻孔，还是批量零件的连续加工作业，都能稳定满足加工精度要求，降低作业过程中的刀具成本与辅助工时消耗。
