直纹滚花内螺纹锁紧紧固件结构设计

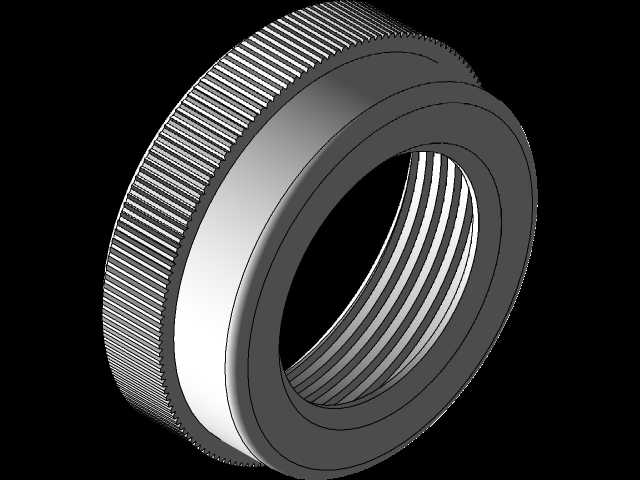

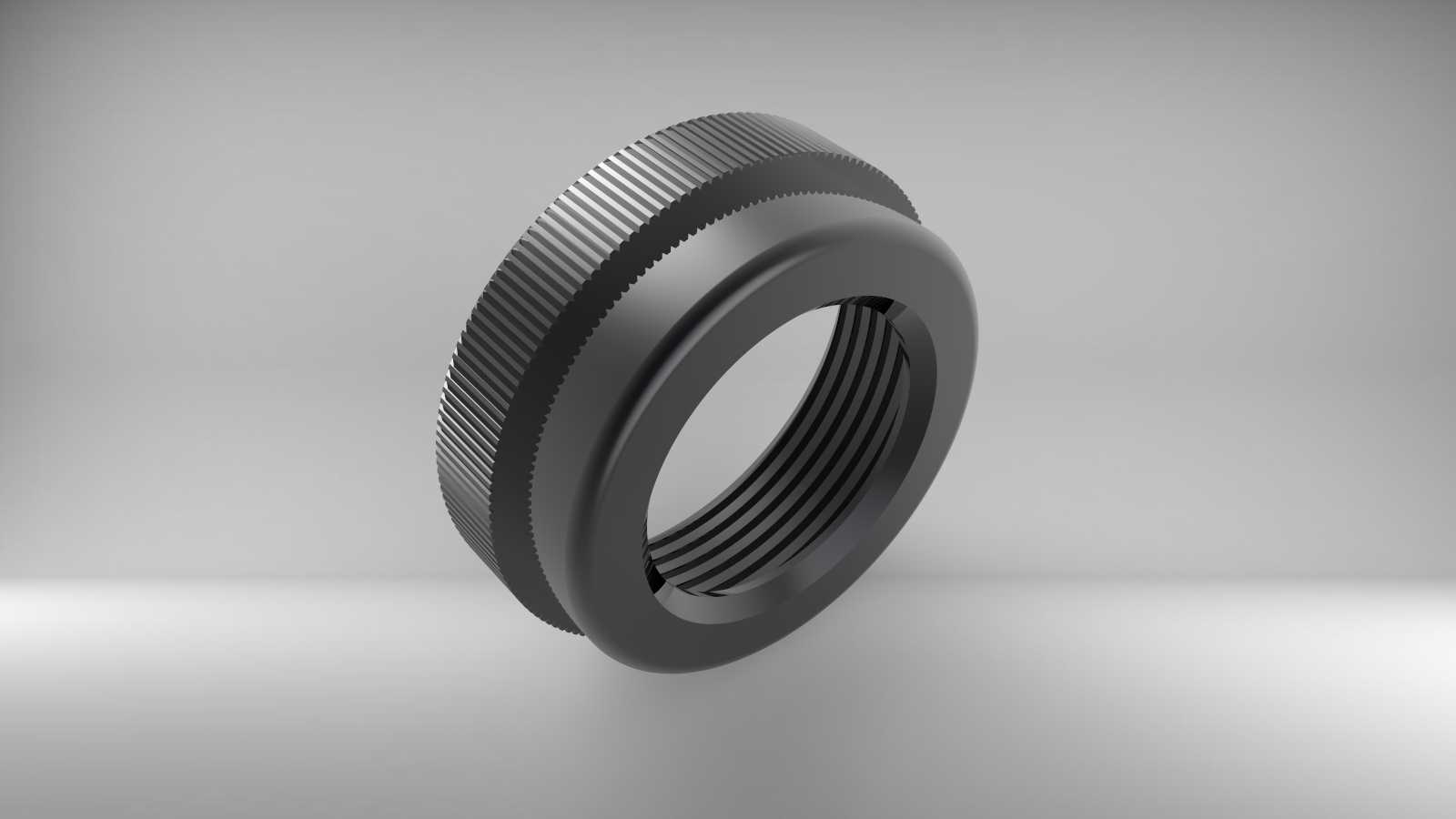

　　在工装夹具调试、小型检测设备装配、光学实验平台搭建这类需要频繁拆装调整的场景里，滚花螺母的使用频率远高于普通六角螺母——这类场景往往没有足够空间容纳扳手，操作人员需要直接用手指拧动紧固件完成锁紧或松脱，滚花结构的存在就是为了在无工具辅助的情况下提供足够的手部摩擦力，避免拧动时打滑。这款直纹滚花螺母的设计核心围绕手动操作的人机工程需求展开，外圆表面的直纹滚花采用轴向等距排布的齿形结构，齿顶与齿根的高度差控制在0.3mm到0.5mm之间，既不会因为齿形过锐划伤操作人员手指，也不会因为齿形过浅导致摩擦力不足，拧动时手指施加的切向力可以直接通过滚花齿面传递到螺母本体，不需要额外借助工具就能达到足够的锁紧力矩，

　　适配M3到M12区间的常用螺纹规格，能覆盖大部分轻型装配场景的紧固件需求。从结构细节来看，这款螺母的内螺纹采用标准公制粗牙设计，螺纹公差带选用6H级，能和对应规格的外螺纹螺栓、螺柱实现顺畅配合，螺纹起始端做了45度倒角引导，装配时不需要刻意对准螺纹牙型，只要将螺母套入螺杆端部施加轻微轴向压力就能顺利旋入，减少装配对位的时间成本。螺母的两个端面都做了0.2mm的倒角处理，一方面是去除机加工产生的锐边毛刺，避免装配时刮伤安装面的涂装或阳极氧化层，另一方面也能让螺母端面和被连接件表面实现更均匀的面接触，避免局部应力集中导致的锁紧失效。外圆滚花段的长度占螺母总厚度的85%以上，两端仅留出1mm左右的光整台阶，

　　既保证了手指接触区域有足够的滚花覆盖面积，也避免滚花齿直接延伸到端面导致安装时齿形硌伤被连接件表面。在安装边界的适配性上，这款螺母的外圆直径比同规格普通六角螺母的对边尺寸小15%左右，在安装空间狭窄、相邻紧固件间距较小的场景下，不会出现相邻螺母干涉的问题，比如在多引脚的接线端子排上使用时，不需要预留扳手操作空间，手指就能直接伸入相邻端子的间隙完成拧动。螺母的厚度根据螺纹规格做了匹配设计，螺纹旋合长度不低于螺纹公称直径的0.8倍，保证螺纹连接有足够的啮合牙数，在承受振动载荷时不会出现螺纹滑牙或松脱的问题，针对有防松需求的场景，还可以在螺母端面增加0.1mm的凹面设计，搭配弹性垫圈使用时能给垫圈提供足够的容纳空间，

　　不会因为垫圈的存在导致螺母端面无法贴合安装面。从实际使用的工况适配来看，这款滚花螺母可以适配多种材质的加工需求，采用不锈钢材质加工时可以用于食品加工设备、户外检测仪器这类有防腐要求的场景，采用黄铜材质加工时可以用于导电连接部位，兼顾紧固件锁紧和导电导通的作用，采用铝合金材质加工时可以用于无人机、小型航模这类有轻量化需求的装配场景，不同材质的加工只需要调整切削参数，不需要修改核心结构尺寸，就能适配不同场景的使用需求。在建模过程中，滚花特征的处理需要兼顾加工可行性和模型精度，直纹滚花的齿形采用矩形截面近似，不需要还原实际滚压加工产生的微小形变，既能保证模型在装配仿真时的外圆尺寸准确，也不会因为特征过于细碎导致模型文件过大影响装配效率。内螺纹的建模采用装饰螺纹线加简化牙型的方式，在工程图输出时可以直接标注螺纹规格，不需要绘制完整的螺旋扫描特征，减少不必要的模型数据量。在做装配干涉检查时，需要重点验证螺母外圆和周边安装结构的间隙，因为手动操作时手指需要捏住螺母外圆，周边结构至少要留出2mm以上的操作间隙，才能保证操作人员的手指有足够的空间施力，避免操作空间不足导致无法顺利拧动螺母。另外，螺母的端面平面度公差控制在0.05mm以内，保证锁紧时端面和被连接件完全贴合，不会出现倾斜导致的螺纹受力不均，长期承受交变载荷时也不会出现螺纹过早疲劳损坏的问题。
