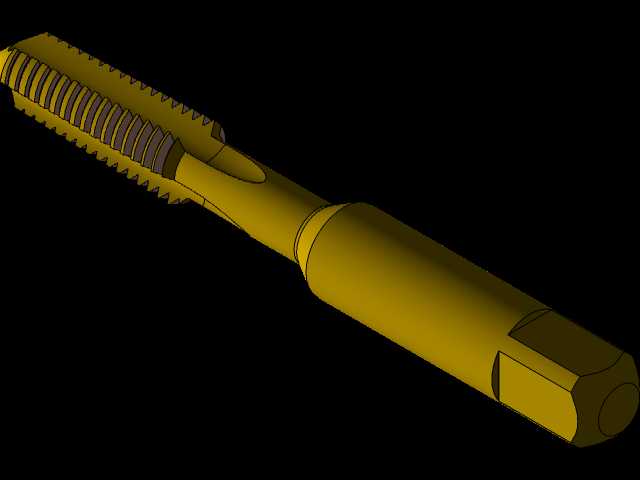

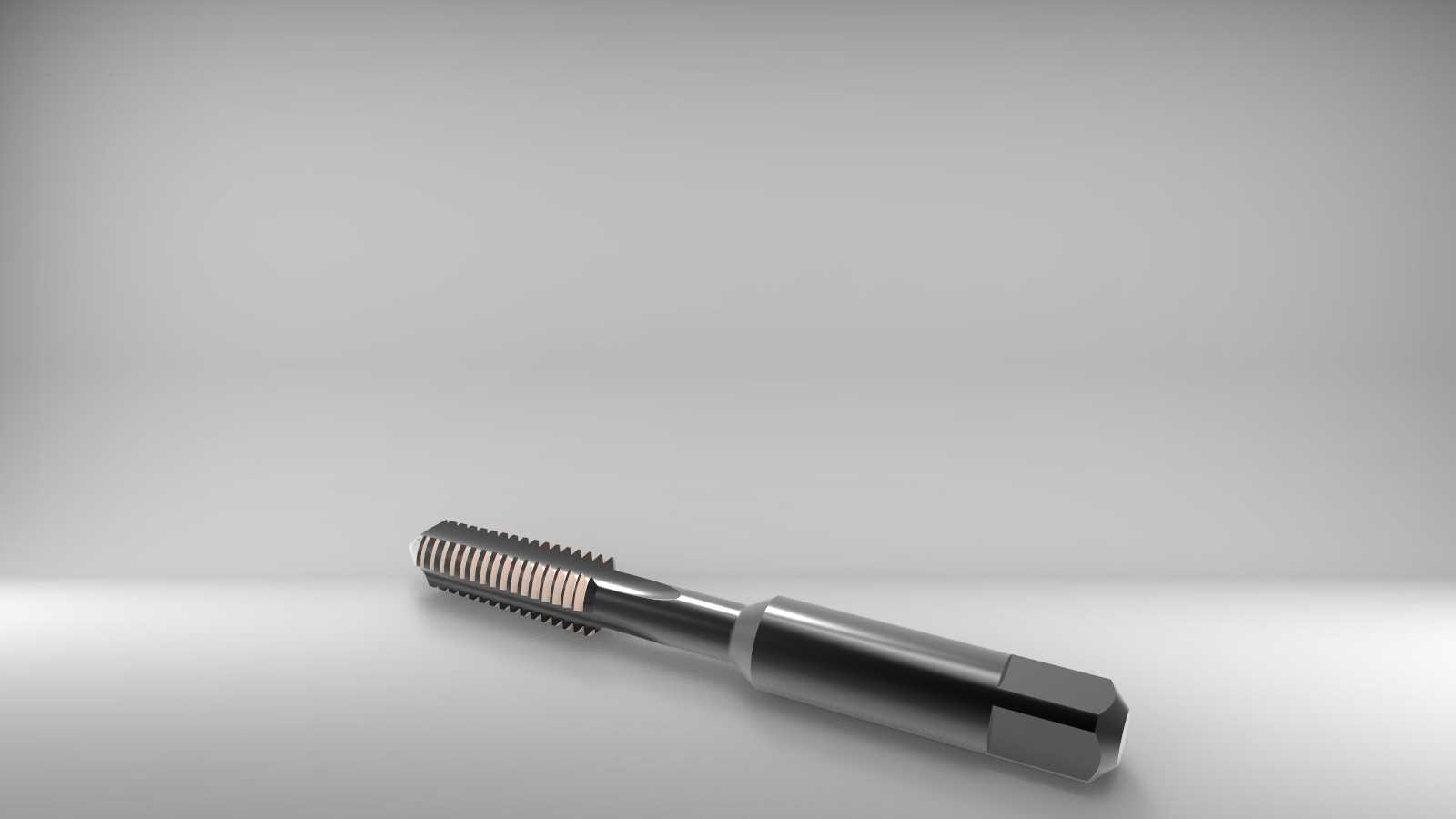

机加工用直槽切削丝锥结构设计

　　在金属切削加工的内螺纹成型工序里，丝锥是应用覆盖范围最广的成型刀具，这款直槽切削丝锥的结构设计，完全围绕中小批量通用机加工场景的实际工况做了细节优化，适配立式加工中心、台式钻床、摇臂钻床等多数常规攻丝设备的装夹要求。从实际加工的适配边界来看，这款丝锥的方尾夹持段严格遵循通用刀具夹持标准，四方对边尺寸匹配市面上绝大多数快换攻丝夹头的装夹公差，不需要额外定制转接套就能直接装夹使用，柄部直径与刃部直径的同轴度公差控制在0.02mm以内，能有效降低高速攻丝时的径向跳动量，避免攻出的螺纹出现牙型歪斜、螺距累积误差超差的问题。刃部的切削锥部分做了分段式角度设计，前端导入锥采用小角度斜切结构，能在接触工件预制底孔时自动导正，

　　不需要额外加装导向套就能保证攻丝初始阶段的垂直度，尤其适合钣金件、小型结构件上没有预制导向倒角的底孔加工场景，能大幅减少首件攻丝时的崩刃、滑牙问题。排屑槽采用等宽直槽结构，槽深经过反复验算，既保证了足够的排屑空间，让钢件加工时产生的带状切屑能顺着槽体顺畅排出，不会在孔内堆积造成挤屑烂牙，又不会因为槽深过大降低刀体整体刚性，在加工45号钢、铝合金、黄铜等常见机加工材料时，能承受常规切削参数下的扭矩载荷，不容易出现断锥报废的情况。牙型部分的精度等级适配通用内螺纹的公差要求，牙侧做了微小的后角处理，能有效降低攻丝过程中刀齿与已加工螺纹面的摩擦阻力，减少攻丝后的螺纹表面粗糙度值，不需要额外回牙工序就能满足普通连接件的螺纹装配要求。

　　从安装适配的尺寸边界来看，这款丝锥的整体长度覆盖常规攻丝行程需求，刃部有效螺纹长度能满足通孔、2倍径以内盲孔的攻丝深度要求，加工盲孔时，切削锥前端不会触碰孔底造成刀具顶死，排屑方向顺着直槽向孔外排出，不会把切屑挤压到孔底造成螺纹底部牙型缺损。在实际生产场景里，这类丝锥既可以用于设备装配现场的手动攻丝返修，也能配套在自动化攻丝工位做批量零件加工，针对不同加工材料的特性，只需要调整切削转速和进给参数，不需要更换刀具本体就能完成不同材质零件的内螺纹加工。刀体的过渡段做了圆弧卸荷结构，在柄部和刃部的衔接位置没有应力集中直角，能承受攻丝过程中产生的交变扭矩，尤其在攻丝行程末端反转退刀的时候，能减少刀体因为扭矩突变产生的断裂风险。

　　和螺旋槽丝锥相比，直槽结构的刃磨维护更简单，车间刀具维护人员用普通工具磨床就能完成切削刃的重磨，重磨后不需要做特殊涂层处理就能继续使用，能有效降低生产现场的刀具耗材成本。针对小批量多品种的加工场景，这款丝锥的结构没有做特殊的专用化设计，不需要配套专用的攻丝刀柄或者冷却系统，采用常规的乳化液冷却就能满足切削散热要求，在没有高压内冷的普通机床上也能稳定加工。在装配维修场景中，这类丝锥可以配合手动铰杠使用，对设备上已经安装完成的大型结构件做现场螺纹修复，不需要拆卸工件就能完成损伤螺纹的重新攻丝作业，大幅降低设备维修的拆装工作量。
