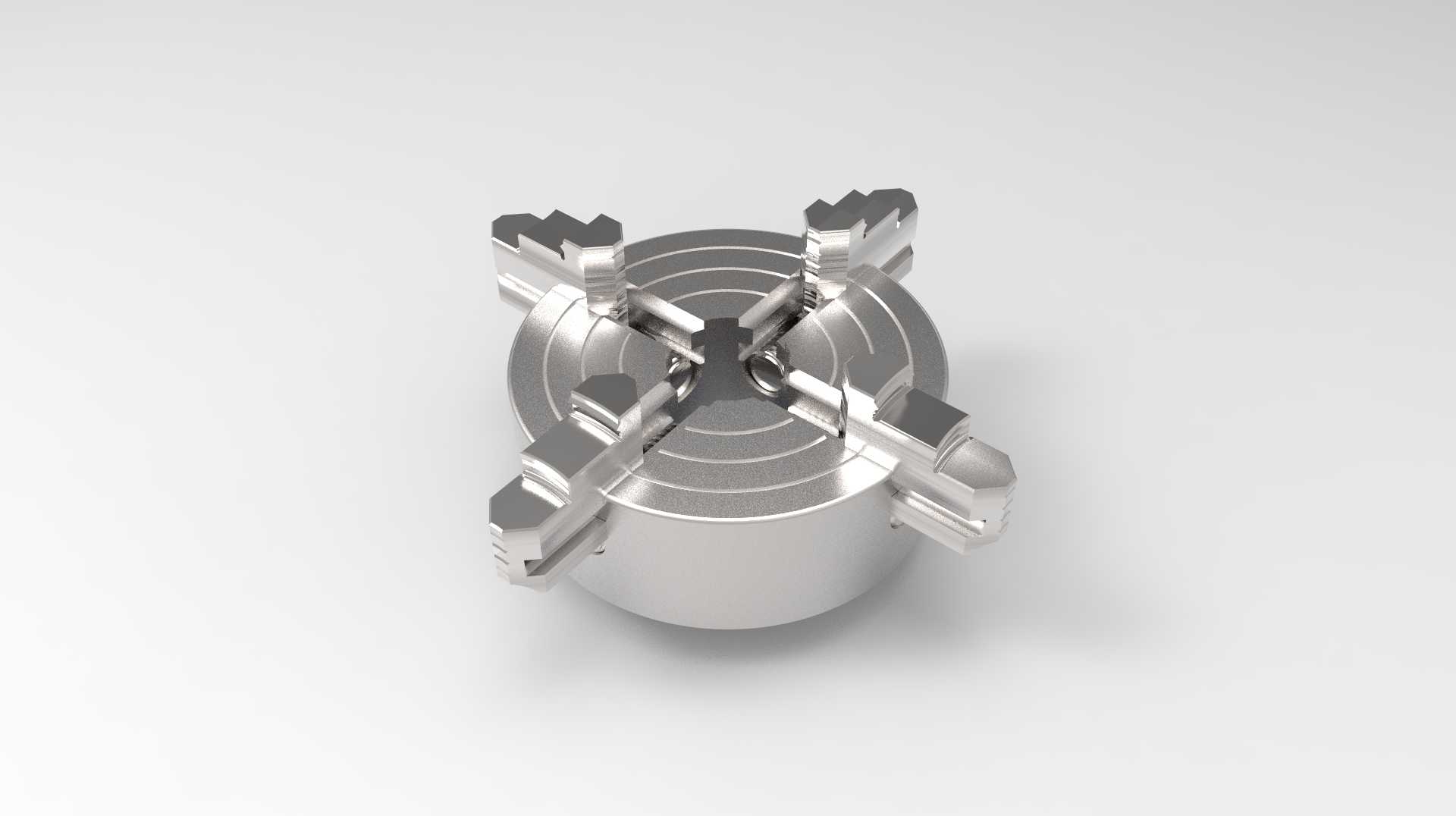

四爪自定心颚式机床卡盘结构设计

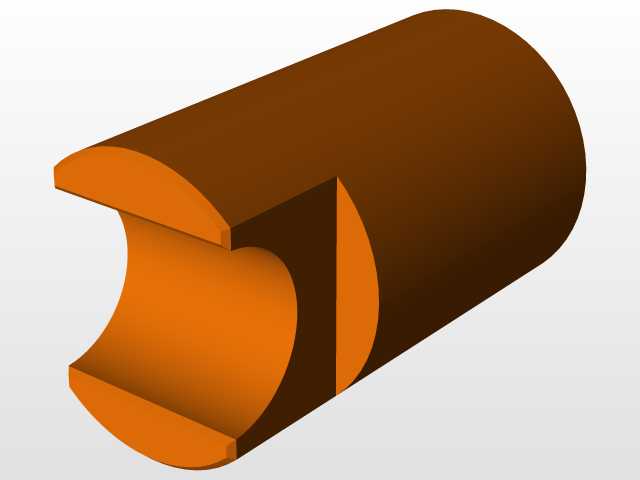

　　在普通车床、内外圆磨床以及分度回转工作台的加工场景里，工件的装夹同轴度、夹持稳定性直接决定了最终加工面的形位公差精度，这款四爪颚式卡盘正是针对轴类、盘类以及异形对称工件的装夹需求开发的核心装夹部件。不同于三爪自定心卡盘仅能适配规则圆形截面工件的局限，这款卡盘的四个颚式卡爪采用同步径向进给结构，通过内部平面螺纹盘的传动实现四个卡爪的同步定心移动，既可以快速装夹正四边形、正八边形等对称截面的异形工件，也能在装夹圆形工件时获得比三爪结构更高的夹持接触面积，降低薄壁工件装夹时的局部压溃变形风险。

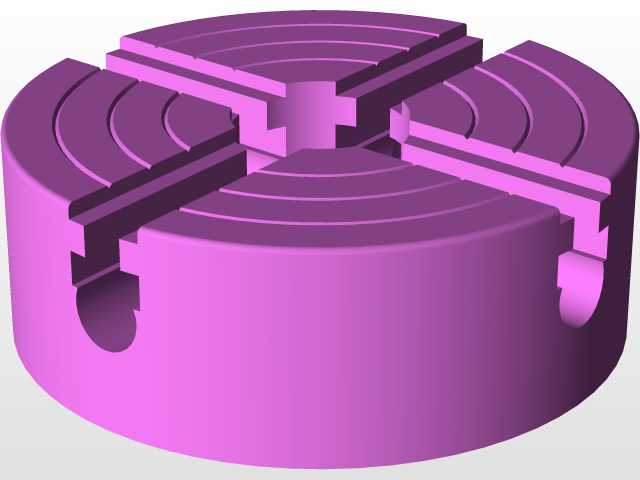

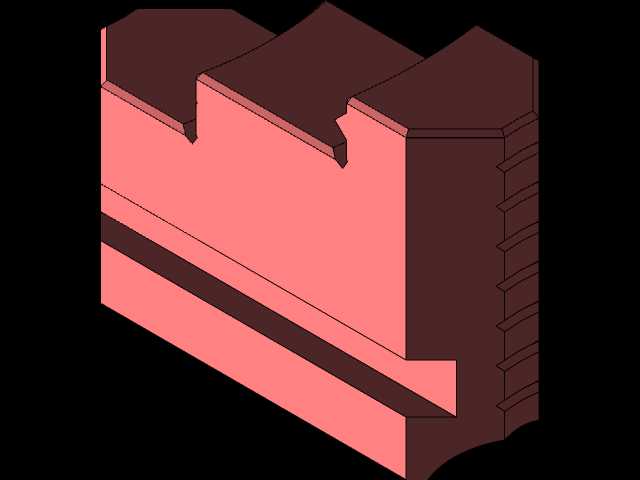

　　从实际加工的工况需求出发，这款卡盘的卡爪采用了分体式可换爪设计，每个卡爪的颚部夹持面都做了等距齿形防滑结构，粗加工时可以使用带硬齿面的淬火卡爪，承受大切削量下的径向切削力冲击，避免工件在重切削时出现打滑移位；精加工场景下则可以更换软爪材质，通过预先镗削软爪内孔的方式获得与工件外径完全匹配的夹持弧面，进一步提升装夹同轴度，减少薄壁套类零件装夹时的椭圆变形。卡盘本体采用高强度合金结构钢整体锻造后经调质处理，内部的平面螺纹传动副经过高频淬火硬化，长期反复松紧操作下也不会出现螺纹磨损导致的卡爪间隙过大问题，能长期保持定心精度的稳定性。

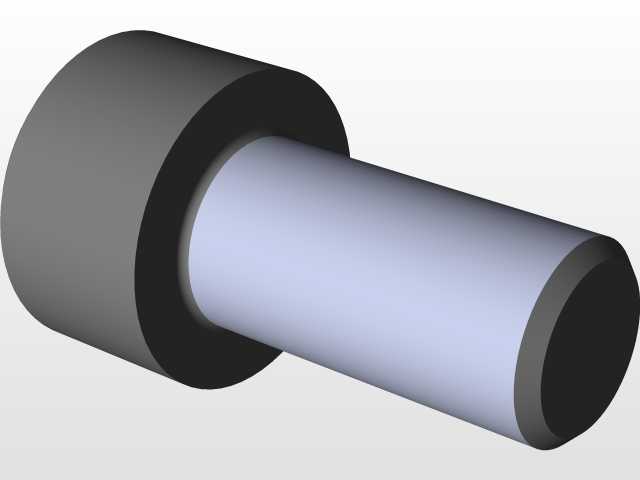

　　安装适配层面，这款卡盘的后端连接法兰采用标准机床主轴接口尺寸，可直接适配多数卧式车床、回转工作台的主轴端安装，安装端面的定位止口与主轴端的定位凸缘采用过渡配合，装配时只需清理干净结合面的毛刺与杂物，拧紧连接螺栓即可保证卡盘与主轴的同轴度要求，无需额外做找正调整。卡盘的整体径向尺寸经过优化，在保证足够夹持行程的前提下控制了卡盘本体的外圆直径，既不会在加工小直径工件时出现卡盘外圆与刀架发生干涉的问题，也能在最大夹持行程下覆盖常规盘类、轴类零件的装夹尺寸范围，卡爪的最大张开量可以满足多数常规机械加工车间的工件装夹需求，无需额外加装加长卡爪即可完成大部分零件的装夹作业。

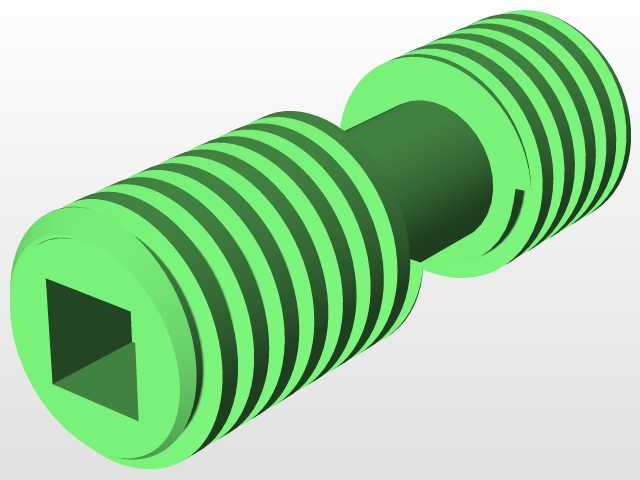

　　从结构设计的细节来看，卡盘内部的传动间隙做了补偿设计，四个卡爪的导轨槽与卡盘本体的配合面经过精密刮研，进给时的爬行量控制在极小范围内，转动卡盘钥匙驱动内部螺纹盘时，四个卡爪的进给同步误差不超过0.02mm，装夹工件后的初始定心精度可以满足多数半精加工、精加工的装夹要求，针对偏心工件的装夹需求，这款卡盘也可以通过单独调整单个卡爪的进给量实现小范围的偏心装夹，无需更换四爪单动卡盘即可完成少量偏心零件的加工，减少车间内夹具更换的辅助时间。在日常维护层面，卡盘本体侧面设计有防尘密封结构，可阻挡加工过程中的铁屑、切削液进入卡盘内部的传动副，日常使用时只需定期从注油孔注入润滑脂即可保证传动结构的顺畅，无需频繁拆解清理，能有效降低设备维护的工时成本。

　　在实际的批量加工场景中，这款卡盘的同步定心特性可以大幅减少工件装夹的找正时间，装夹规则对称工件时，只需将工件放置在卡爪之间，转动卡盘钥匙夹紧即可完成装夹，相比四爪单动卡盘逐个调整卡爪找正的操作，装夹效率可以提升60%以上，同时四个卡爪同时施加夹持力的结构，让工件在承受断续切削力时的受力更加均匀，尤其在铣削加工对称异形工件时，能有效抵消多方向的切削冲击力，避免工件因受力不均出现的移位问题。针对不同材质的工件装夹，卡爪的颚部还可以加装定制的铜质或者尼龙材质保护垫，装夹表面粗糙度要求高的有色金属或者精加工面工件时，不会在工件表面留下夹痕，满足高精度零件的装夹表面质量要求。
