带三角支撑座的重载滚轮导向支撑结构

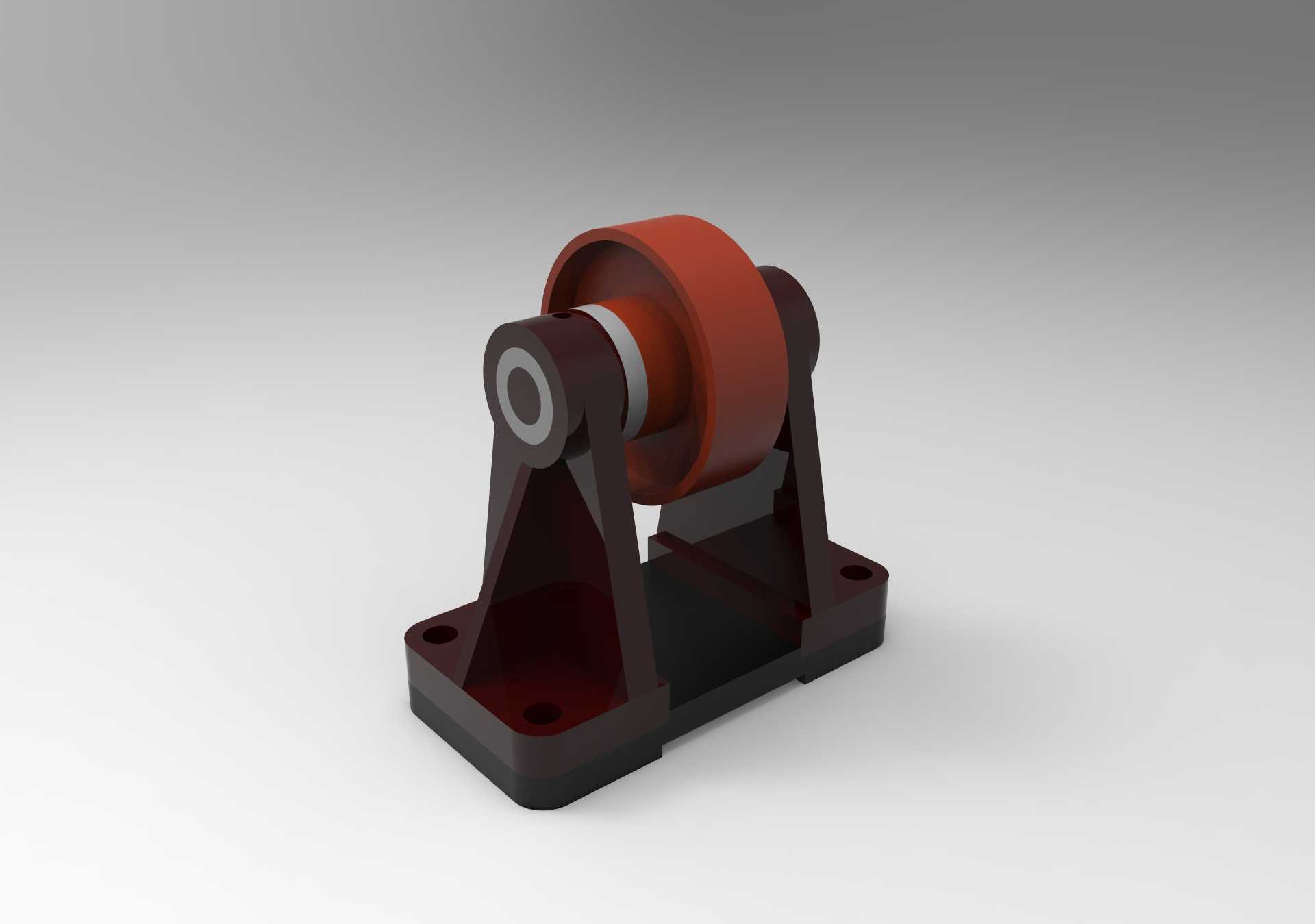

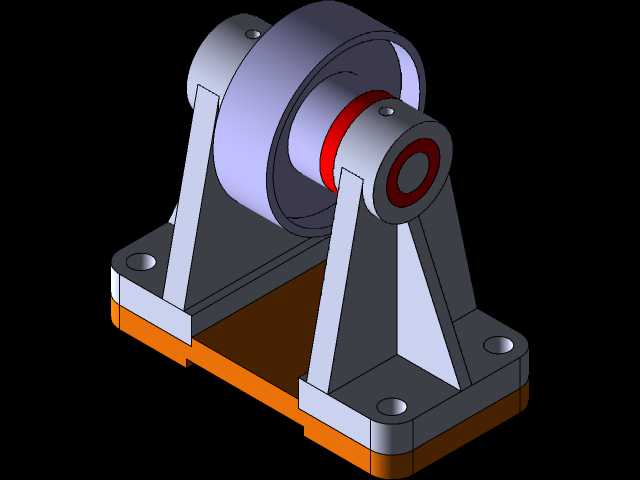

　　这款带一体式三角支撑座的滚轮组件，在车间物料输送线、轻型工装滑移平台、仓储货架导向机构里都能见到它的应用，很多时候它不直接作为行走脚轮使用，更多承担侧向导向、径向承重的辅助支撑角色，避免移动部件在长距离滑移时出现偏摆、卡滞的问题。从结构设计来看，支撑座采用双侧立板搭配三角加强筋的布局，底座为矩形安装板，四个角预留沉头安装孔，安装时可以直接通过内六角螺栓固定在设备机架的安装基准面上，不需要额外加工复杂的定位槽，安装基准面只要保证平面度在0.1mm以内，就能保证滚轮的旋转轴线与安装面平行，避免滚轮运转时出现偏磨。滚轮本体采用中间宽、两侧收窄的轮面设计，轮面宽度适配多数轻型输送导轨的导向槽宽度，轮体与中心转轴之间嵌套了自润滑衬套，

　　不需要额外加装润滑管路就能保证长期低阻力运转，在无强腐蚀、常温的车间环境下，连续运转的磨损量可以控制在很低的水平，日常维护只需要定期清理轮面附着的切屑、灰尘即可，不需要频繁拆解更换配件。设计时特意将支撑立板的高度做了优化，让滚轮中心到底座安装面的距离控制在合理范围，既保证滚轮有足够的露出高度与导轨面接触，又不会因为立板过高导致整体结构刚性下降，三角加强筋从底座安装面一直延伸到立板的转轴安装孔位置，将转轴承受的径向载荷直接传导到整个安装底座上，避免立板在长期承重后出现向外张开的变形，哪怕承受超过额定载荷30%的瞬时冲击，支撑结构也不会出现焊缝开裂或者塑性变形的问题。转轴两端采用台阶轴定位，一端卡在支撑立板的定位沉孔里，

　　另一端通过轴用挡圈固定，拆解时只需要用卡簧钳取下挡圈就能抽出转轴，更换滚轮或者衬套的操作非常简便，不需要将整个支撑座从机架上拆除，能大幅降低现场维护的停机时间。轮体的材质选择上，这种红棕色轮体一般采用高强度聚氨酯或者改性尼龙材质，既具备足够的承重能力，又能在与金属导轨接触时降低运行噪音，不会像金属轮那样在导轨面压出明显的压痕，也不会像橡胶轮那样在长期承重后出现永久变形，适配多数工厂内的干式运行工况，如果是在有油污、潮湿的工况下使用，只需要将衬套更换为铜基石墨衬套，就能满足对应的使用要求。安装边界方面，底座的四个安装孔孔距按照通用五金配件的常用规格设计，能直接替换市面上同规格的老式导向滚轮组件，不需要重新在机架上打孔，替换适配性很强；

　　滚轮的外径尺寸经过核算，在保证结构强度的前提下尽可能控制整体重量，整个组件的重量控制在合理范围，单人就能完成安装更换作业，不需要借助起重设备。在实际应用中，这类滚轮组件经常成对安装在移动工作台的两侧，卡在机架的两侧导向导轨之间，当工作台沿导轨前后移动时，两侧的滚轮紧贴导轨侧面，抵消工作台移动时产生的侧向力，保证工作台的运行轨迹始终保持直线，不会因为工件放置偏载导致工作台卡滞；在一些轻型悬挂输送线上，这类滚轮也可以作为行走轮使用，挂在C型导轨内部，承载悬挂的工件重量，沿导轨完成长距离的物料输送。设计过程中特意做了应力仿真校核，在额定承重状态下，支撑座的最大应力出现在加强筋与立板的连接位置，应力值远低于常用铸铁或者铸钢材料的屈服强度，安全系数留足了2.5倍以上，完全能满足工厂内日常使用的载荷要求，不会出现结构失效的问题。轮面的圆弧过渡设计也做了优化，轮面边缘做了小倒角处理，当滚轮与导轨接触时，不会因为导轨拼接处的微小台阶出现卡滞，能平顺通过导轨的拼接缝隙，降低运行时的冲击振动。
