高适配性开口梅花两用组合扳手结构设计

　　在设备运维、机械装配、产线调试、五金维修等各类作业场景里，紧固件的拆装是出现频次最高的操作环节，不同规格的六角头螺栓、螺母广泛分布在各类设备的结构连接位置，这就对配套的紧固工具提出了通用性、操作便捷性的实际要求。这款组合扳手将开口扳手与梅花扳手的功能集成在同一根杆身两端，解决了传统单功能扳手需要频繁更换工具的痛点，在空间受限的作业场景下，作业人员可以根据紧固件的位置、操作空间大小快速切换作业端，无需额外携带多把同规格单头扳手，有效降低工具负重，提升拆装作业的效率。

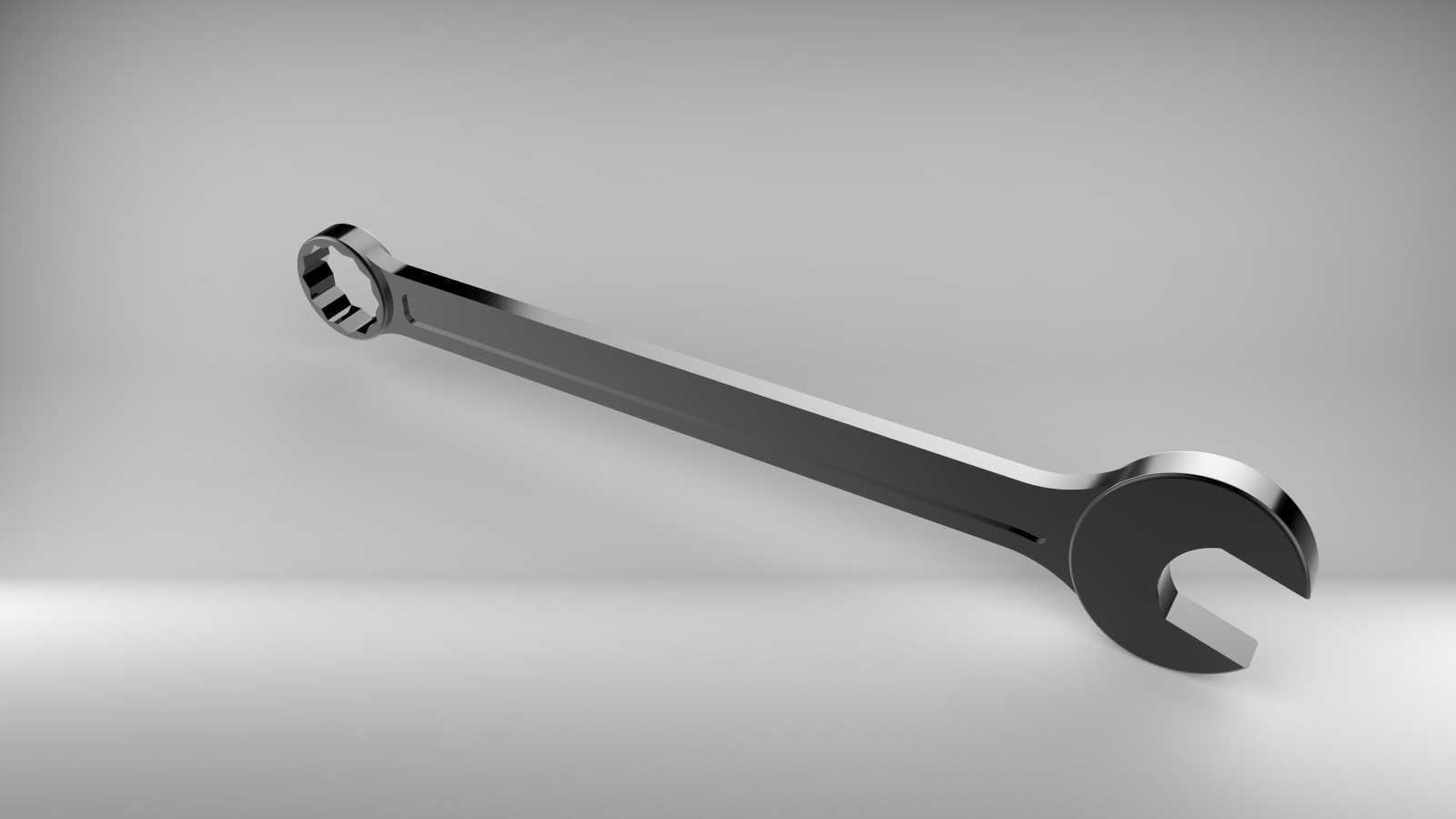

　　从实际作业的功能特性来看，扳手一端的开口结构采用15度标准偏转角度设计，这个角度是经过长期作业验证的最优值：当紧固件周围存在结构遮挡，扳手无法完成整周旋转时，每次扳动后将开口翻转180度即可再次卡入紧固件，在狭窄空间内仅需很小的摆动角度就能完成连续拧动作业，适配设备框架内部、管路间隙等操作空间有限的拆装场景。开口的两个夹持面做了加厚处理，受力时可以均匀分散扭矩，避免长期高扭矩作业下出现开口变形、打滑的问题，同时夹持面的边缘做了微小的倒角处理，卡入紧固件时可以快速对位，不会因为边缘毛刺刮伤螺栓的六角棱边，延长紧固件的复用寿命。另一端的梅花结构采用十二角花型设计，相比六角梅花结构，它的卡入角度更小，每次旋转仅需30度即可重新对位，在操作空间极度受限的场景下优势尤为明显，比如设备内部靠近壁板的螺栓、被管线半遮挡的螺母，都能通过小角度转动完成拆装；十二角的结构设计让受力点从6个增加到12个，每个棱边承受的压强更低，拧动锈蚀、过紧的紧固件时，不容易出现棱边打滑、磨圆的问题，对老旧设备上锈蚀紧固件的拆装适配性更好。

　　这款扳手的整体结构设计充分考虑了手动作业的受力特性，杆身采用等强度变截面设计：靠近两端作业头的位置杆身宽度更大，因为作业时两端是扭矩传递的应力集中区域，更大的截面可以提升抗扭强度，避免高扭矩下出现杆身弯折、断裂；中间握持段的截面做了收窄处理，在保证整体强度满足额定扭矩要求的前提下，尽可能降低工具自重，长时间握持作业不容易产生手部疲劳。杆身的握持面做了细微的滚花防滑处理，手上沾有少量油污、汗液时也能稳定握持，不会出现打滑脱手的问题。两端作业头与杆身的过渡位置采用大圆弧过渡结构，避免直角过渡带来的应力集中问题，经过表面淬火处理的作业头硬度可以达到HRC42-48，既保证足够的硬度耐磨、抗变形，又保留了合适的韧性，承受冲击扭矩时不会出现脆断。

　　从外形尺寸与安装边界的适配性来看，这款扳手的整体长度根据对应规格的螺栓额定扭矩做了匹配设计，长度对应的力臂可以让作业人员用正常的手部握力就达到螺栓要求的拧紧力矩，不需要额外加接延长杆，避免力矩过大导致螺栓断裂、螺纹滑牙。开口端的头部厚度做了薄化设计，可以伸入到紧固件周围间隙较小的位置，比如薄型法兰的连接螺栓、设备盖板的沉头安装位，不会因为头部过厚无法卡入；梅花端的头部采用下沉式内孔设计，套入螺栓时可以避让突出的螺栓螺杆尾部，即使螺栓伸出螺母较长，也能完全套住螺母的六角部分，不会因为螺杆干涉导致卡接不到位。扳手的整体外轮廓没有突出的尖锐棱角，所有边缘都做了倒钝处理，在狭窄空间内操作时不会刮伤周边的管线、设备表面，也不会划伤作业人员的手部。

　　在实际的设备装配场景中，这类组合扳手是装配钳工、运维人员随身工具组里的标配工具，它既可以用开口端完成快速预拧、对位调整，提升紧固件初装的效率，又可以用梅花端完成最终的拧紧作业，保证足够的拧紧力矩，满足设备连接的紧固要求。在设备日常巡检、应急维修场景中，单把组合扳手就能覆盖同规格紧固件的全部拆装需求，不需要携带多把工具，尤其适合高空作业、狭小空间作业等不方便携带大量工具的场景。设计这类手动工具时，核心的设计逻辑是在保证结构强度满足额定作业扭矩的前提下，尽可能提升工具的场景适配性，减少作业过程中的工具更换频次，同时兼顾握持的舒适度，降低长时间作业的疲劳感，所有的结构细节都围绕实际作业中的痛点展开，没有多余的装饰性结构，每一处尺寸设计都对应实际作业的使用需求。
