锥柄麻花钻切削刀具三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444562
  • 锥柄麻花钻切削刀具三维结构设计
  • 锥柄麻花钻切削刀具三维结构设计

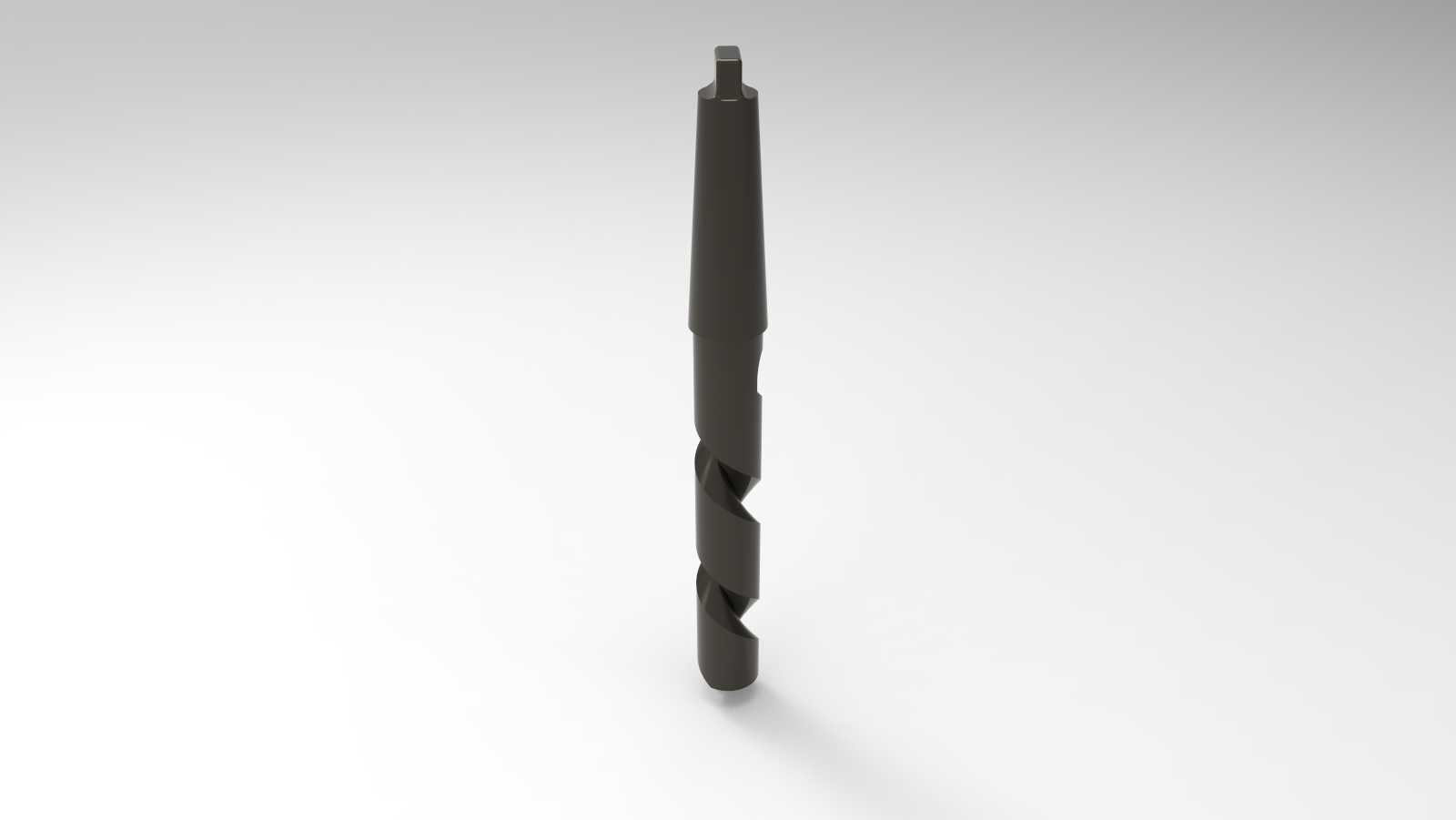

  这款锥柄麻花钻是金属切削加工场景中应用极广的孔加工刀具,日常在普通车床、摇臂钻床、镗床甚至加工中心的钻孔工序里都能见到它的身影,不管是普通碳钢件的粗钻扩孔,还是铸铁件、有色金属件的预制孔加工,都能适配对应的切削参数完成作业,区别于直柄小直径钻头,锥柄结构的设计本身就是为了大直径钻孔时传递更大扭矩,避免刀柄在主轴锥孔内打滑,同时依靠莫氏锥度的自锁特性实现快速装拆,不需要额外的钻夹头夹持,装夹刚性远高于同直径直柄钻头。从结构细节来看,整个钻头分为工作段和锥柄段两大部分,工作段包含切削部分和导向部分,切削部分的两条主切削刃对称分布在钻芯两侧,横刃位于钻芯最前端,承担钻尖定心和初始切入的作用,实际建模时特意还原了横刃的修磨余量空间,

  方便后续根据加工材质调整横刃斜角,毕竟不同材质的工件对横刃长度的要求差异极大,钻不锈钢时需要把横刃修磨得更短减少轴向抗力,钻铸铁时则可以保留稍长的横刃提升钻尖强度。导向部分的两条螺旋槽是排屑的核心通道,螺旋角的选取直接影响排屑顺畅度和刃口强度,这款模型的螺旋角设置为通用加工常用的30度,既保证了切屑能顺着螺旋槽顺利排出孔外,不会堵在孔内刮伤已加工孔壁,也不会因为螺旋角过大导致刃口强度下降,在断续切削或者加工带硬皮的铸件时出现崩刃问题。螺旋槽的外缘做了刃带设计,刃带的存在一方面可以在钻孔时引导钻头保持进给方向,减少孔的偏斜,另一方面也能减少钻头外圆和孔壁的摩擦面积,降低切削过程中的发热和磨损,建模时刃带的宽度按照直径比例做了对应设置,

  直径越大的钻头刃带宽度相应增加,保证导向稳定性。锥柄部分采用标准莫氏锥度设计,锥柄末端的扁尾是拆卸钻头时的受力部位,当钻头在主轴锥孔内因为切削发热卡死时,可以用斜铁敲入主轴侧边的拆卸孔,顶住扁尾就能顺利把钻头退出,这个细节在建模时完全按照标准尺寸还原,保证和对应规格的主轴锥孔、钻套完全适配,不会出现装夹干涉或者锁不紧的问题。从安装边界来看,这款钻头的锥柄规格和工作直径是匹配对应的,选用时需要根据机床主轴的内锥孔规格选配对应锥度的钻头,或者采用中间套转换锥度,装夹时需要保证锥柄表面和主轴锥孔内表面清洁无铁屑、无磕碰伤痕,否则会导致钻头装夹后跳动超差,钻孔时出现孔径扩大、孔壁粗糙甚至钻头折断的问题。实际加工过程中,

  这款钻头的钻芯厚度从前端向后端逐渐递增,也就是常说的钻芯增量设计,这个设计是为了提升钻头整体的刚性,毕竟钻孔越深,钻头的悬伸越长,刚性越差,钻芯增厚可以有效补偿长悬伸带来的刚性不足,减少钻孔时的振动让刀,不过钻芯增量也不能过大,否则会导致排屑空间向后逐渐缩小,深孔加工时切屑容易卡在槽内无法排出,建模时把钻芯增量控制在每100mm长度增加1.4-1.8mm的合理区间,兼顾刚性和排屑性能。另外在切削部分的后角设计上,模型也还原了外刃后角从外缘向钻芯逐渐增大的特点,因为钻芯处的切削速度远低于外缘处,增大后角可以减少钻芯部分和工件底面的摩擦,降低轴向钻削力,实际使用时操作者也可以根据加工工况调整后角大小,钻硬材料时适当减小后角提升刃口强度,钻软材料时增大后角让刃口更锋利,减少切削变形。这款钻头的三维结构完全还原了实际加工用刀具的所有细节特征,不管是用于机床加工的刀具装配仿真、切削过程的运动模拟,还是用于刀具选型时的结构核对、工装夹具的干涉检查,都能提供精准的结构参考,建模时所有的结构尺寸都遵循金属切削刀具的相关设计规范,没有出现结构错位、特征缺失的问题,每一条螺旋槽的导程、刃带的同轴度、锥柄的锥度误差都控制在合理范围内,能直接导入各类三维装配环境中使用,不需要额外做结构修正。
