实体套圈滚针轴承三维结构设计

　　在各类径向安装空间受限的机械传动场景中，滚针轴承是应用占比极高的支承类零件，从汽车变速箱的换挡机构、机床主轴的辅助支承，到纺织机械的罗拉传动、液压泵的转子支承，但凡需要在有限径向尺寸下实现高载荷旋转支承的位置，都能看到这类零件的身影。和常规球轴承、圆柱滚子轴承不同，滚针轴承采用细长型的滚动体，滚动体直径与长度的比值通常控制在1:3到1:10区间，这种结构特性让它在相同径向截面尺寸下，能获得比普通滚子轴承更高的径向承载能力，同时整体结构的径向厚度更薄，能够适配紧凑化设计的设备腔体。

　　从实际使用的工况适配性来看，这类滚针轴承主要承受纯径向载荷，无法承受轴向方向的作用力，因此在安装布局时通常需要搭配独立的轴向定位零件，比如轴用挡圈、孔用挡圈或者相邻的传动零件端面来完成轴向限位，避免工作过程中出现窜动。设计这套三维结构时，首先要明确安装边界的约束条件：内圈与轴的配合通常采用基孔制过渡配合，保证运转过程中内圈不会跟随轴出现相对打滑，外圈与安装座孔的配合则根据载荷波动情况选择间隙或者过渡配合，方便装配过程中的压装调整。

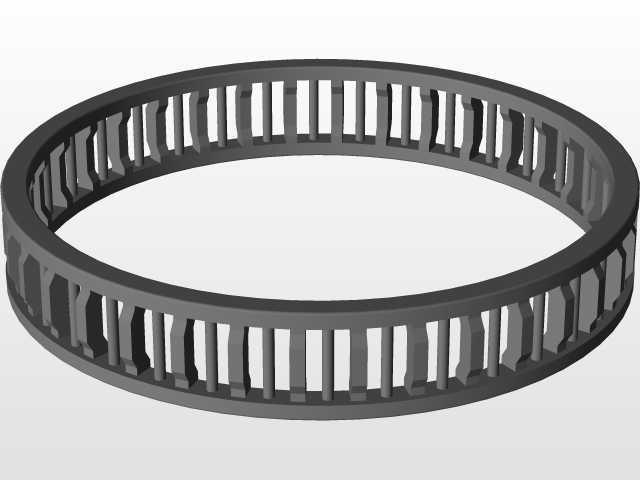

　　结构细节上，滚针的排布需要严格控制相邻滚针之间的间隙，间隙过大会导致运转过程中滚针出现倾斜卡滞，间隙过小则会因为热胀冷缩出现滚动体挤压抱死的问题，通常保持架会采用兜孔结构将每根滚针独立分隔，保持架的材质多选用冲压钢或者增强尼龙，不同材质适配不同的工作温度区间，冲压钢保持架可以适应更高的工作温度以及重载冲击工况，尼龙保持架则具备更好的自润滑特性，适合中高速、润滑条件一般的使用场景。

　　建模过程中需要重点关注几个配合面的形位公差要求：滚道的表面粗糙度需要控制在Ra0.8以下，避免滚针滚动过程中出现过早的疲劳点蚀；内外圈滚道的圆柱度公差需要严格控制，保证整根滚针的全长都能和滚道均匀接触，避免出现局部应力集中导致的滚针断裂；滚针本身的直径分组差需要控制在微米级，同一套轴承内的所有滚针直径偏差不能超过2微米，否则会出现个别滚针过载提前失效的问题。

　　实际选型应用时，还要考虑润滑方式的适配，这类薄型结构的滚针轴承如果采用脂润滑，需要在装配时预先填充足量的润滑脂，同时在轴承两侧预留合适的储脂空间，避免高速运转时润滑脂被甩出；如果采用油润滑，则需要在安装座或者轴上设计对应的油孔油道，保证润滑油能够顺利进入滚道接触区域，带走运转产生的热量同时带走磨损产生的微小金属碎屑。

　　很多设计人员在做紧凑结构选型时容易忽略滚针轴承的安装倒角要求，内外圈的安装引导倒角尺寸需要和轴、座孔的倒角尺寸匹配，压装时要保证压力直接作用在待压装的套圈端面上，不能通过滚动体传递压装力，否则会直接造成滚道压痕、滚针变形，导致轴承安装后直接出现卡滞、运转异响的问题。另外在无内圈或者无外圈的滚针轴承应用场景中，直接将轴表面或者座孔表面作为滚道使用时，对应表面的硬度、粗糙度、圆柱度要求需要和标准轴承套圈的滚道要求一致，通常表面硬度要达到HRC60以上，硬化层深度满足额定动载荷下的接触疲劳强度要求，否则会出现滚道过早磨损、支承精度快速丧失的问题。

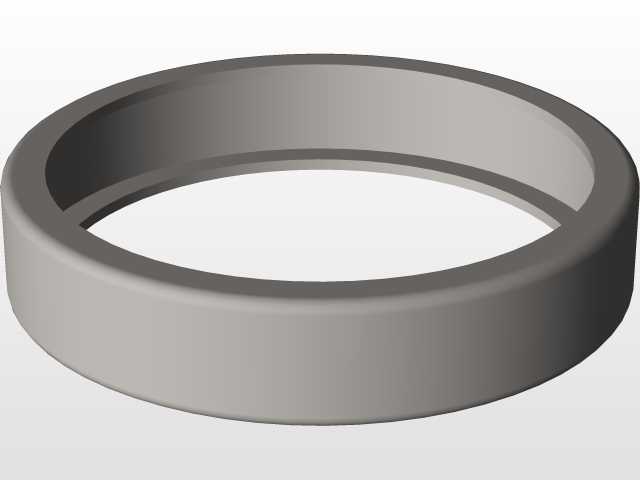

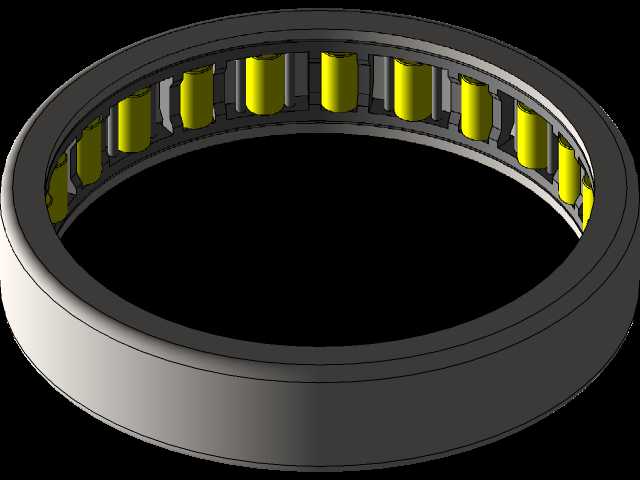

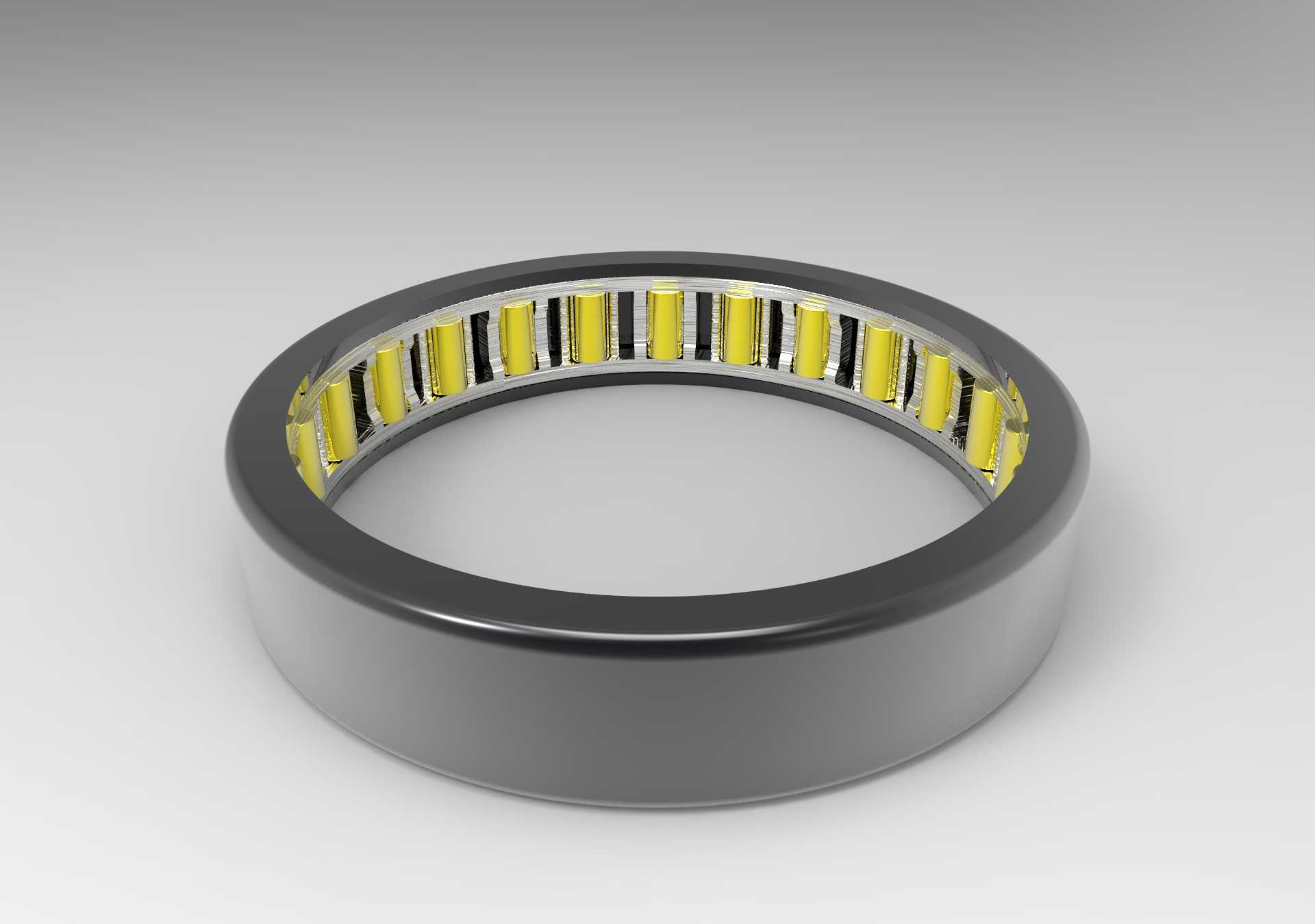

　　从三维建模的细节还原度来说，这套结构完整还原了实体外圈、滚针、保持架的所有装配关系，每个滚针都可以在对应兜孔内实现自由转动，装配间隙完全参照实际生产的公差要求设置，既可以用于设备装配时的干涉检查，也可以作为后续有限元接触应力分析的基础模型，帮助设计人员提前验证不同载荷下的滚道应力分布、滚针倾斜角度等关键参数，减少物理样机的试制迭代次数。
