多规格工业铝型材截面结构三维设计

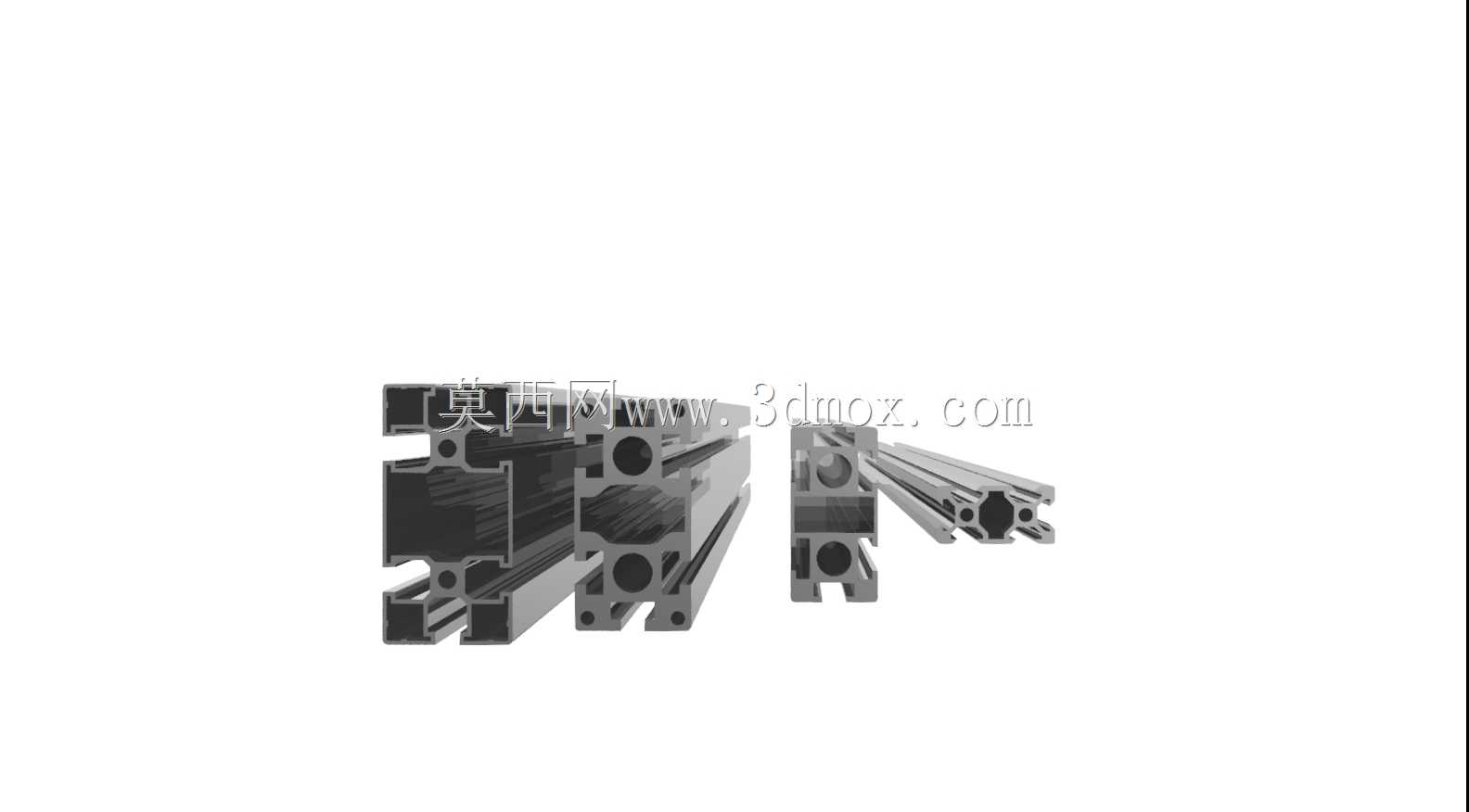

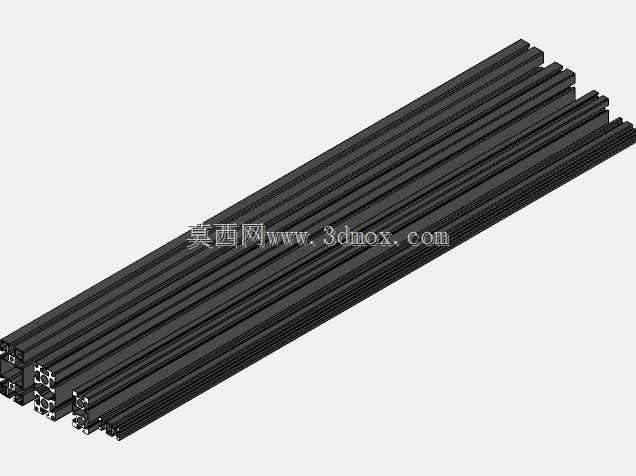

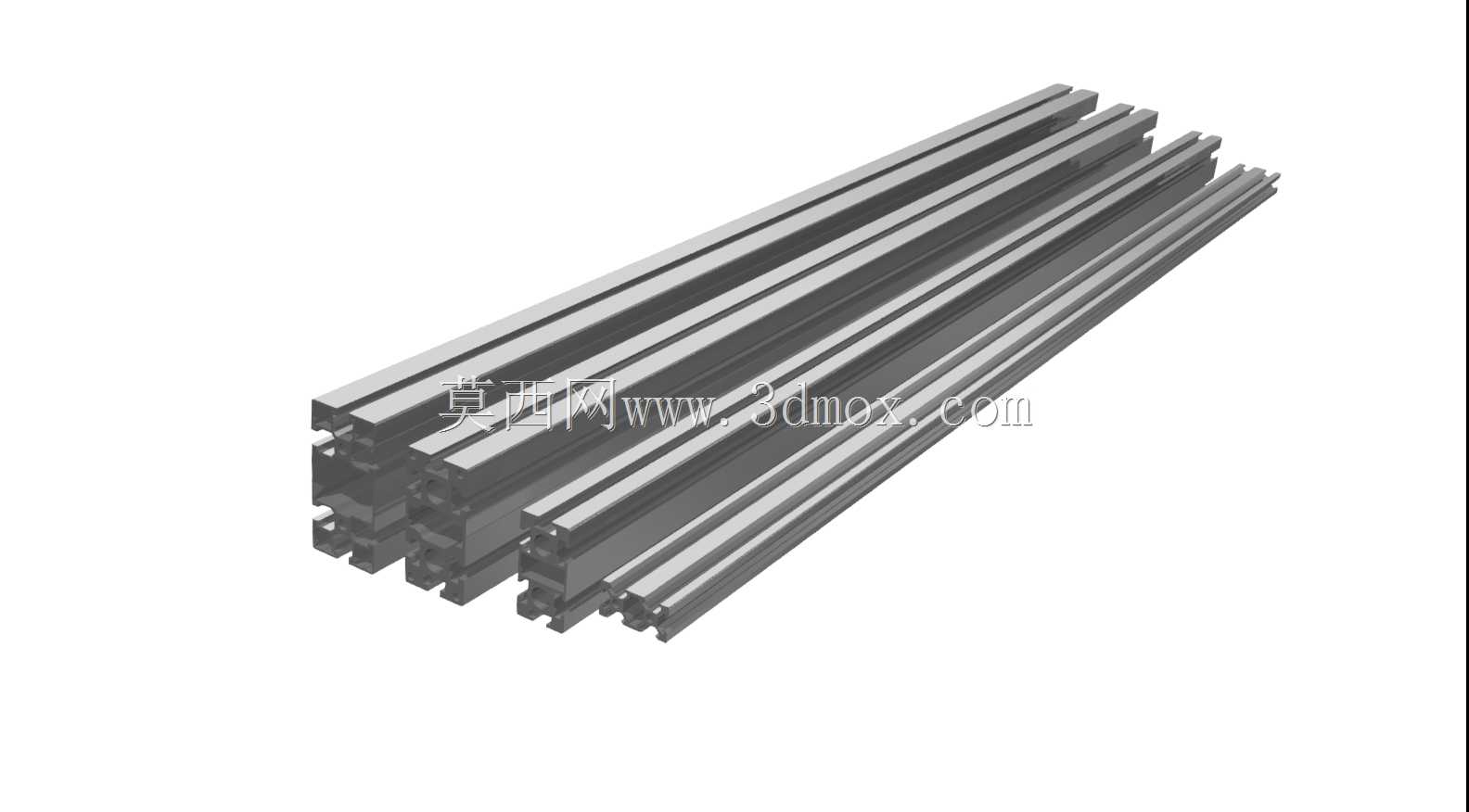

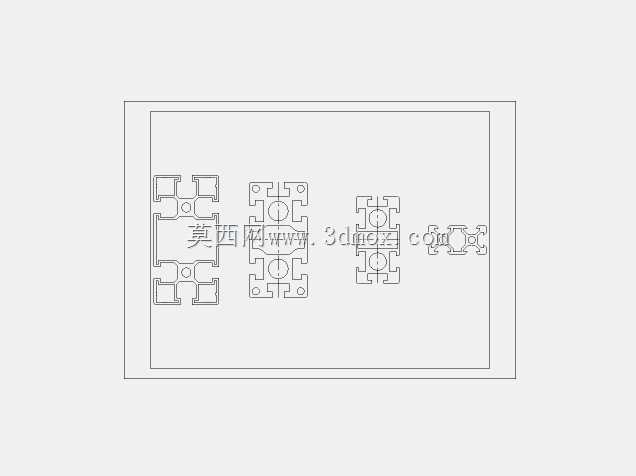

　　在非标自动化设备搭建、3D打印机架、小型输送线护围、实验室工作台架这类场景里，工业铝型材一直是无需焊接、快速拼装的核心结构基材，本次呈现的几款不同槽宽的欧标铝型材截面，覆盖了从轻载桌面设备到中型承载机架的常用选型区间。做结构选型的时候，首先要明确安装边界的预留逻辑，20系列v-slot型材本身截面尺寸紧凑，槽道适配滚轮滑动，多用于小型线性运动模组的导轨基座，安装时单边预留3mm的紧固件操作空间即可，不需要额外扩孔，槽内预置的T型螺母可以顺着槽道任意位置滑入，调整安装点位的时候不用拆解整段机架，这也是铝型材相比方管焊接结构最突出的现场适配优势。30系列基础款型材的截面壁厚做了均衡设计，槽道宽度适配标准M6紧固件，

　　多用于设备侧护板的安装立柱、小型物料台的支撑框架，单米承载能力可以满足常规桌面级设备的静载需求，设计连接节点的时候，角件连接的位置要注意避让型材端面的攻丝孔位，直角连接时角件的沉头槽深度刚好匹配配套螺栓的头部高度，安装完成后螺栓头不会突出型材表面，方便后续外挂亚克力板或者钣金护板。40系列基础款型材是中型设备机架的主力选型，截面的加强筋布局做了优化，垂直方向的抗弯折能力比同截面的轻型款提升近四成，多用于输送线的侧边主梁、设备整机的外框架立柱，设计跨距的时候，单段无支撑长度控制在1.2米以内可以避免长期负载下的形变，型材槽道可以兼容T型螺栓和弹片螺母两种紧固件，频繁拆装的位置选弹片螺母可以减少螺母在槽道内移位的问题，

　　固定不动的节点用T型螺栓锁紧力更稳定。45系列带安装孔位的型材，端面预置的中心孔适配专用脚轮安装座、支撑脚杯的连接，不需要额外加工端面螺纹，多用于需要频繁移位的小型设备机架底部横梁，槽道内可以嵌入密封条、走线槽，把设备的气动管路、传感器线缆全部藏在型材槽道内部，避免外露线缆被生产现场的杂物剐蹭。做这类铝型材的三维建模时，首先要把每个规格的槽道尺寸、壁厚公差、中心孔位的参数做精准还原，尤其是v-slot槽道的V型夹角角度，直接影响配套滚轮的滑动顺畅度，建模时不能随意简化槽道的倒角细节，否则后续导出工程图做加工校验的时候，会出现槽宽尺寸和标准紧固件不匹配的问题。不同规格型材拼接的时候，要注意端面连接的同轴度，

　　比如20系列和30型材做垂直连接时，专用的转接角件的孔位偏移量要和型材槽道的中心距完全对齐，否则现场安装时会出现螺栓穿不进的问题。实际项目里选铝型材做结构件，核心是平衡承载需求和拼装效率，不需要额外做表面处理，型材本身的阳极氧化层已经具备基础的防锈耐磨能力，切割下料的精度控制在0.2mm以内就能满足拼装要求，相比焊接钢结构，省去了焊后打磨、喷漆的工序，现场组装只需要内六角扳手就能完成全部作业，后期改造设备的时候，只需要拆解对应节点的螺栓就能调整框架结构，不会像焊接结构那样改造时需要切割重做，这也是目前中小批量非标设备优先选铝型材做框架的核心原因。另外在设计走线布局的时候，型材的槽道宽度刚好可以容纳标准的行线槽，把强电和弱电线路分槽布置在不同的型材槽道内，能减少线路之间的信号干扰，槽道外侧扣上配套的盖板之后，整个框架外表面整洁无突出，符合生产现场的安全防护要求，避免操作人员勾挂到外露的管路线路。
