多槽V带传动滑轮结构三维设计

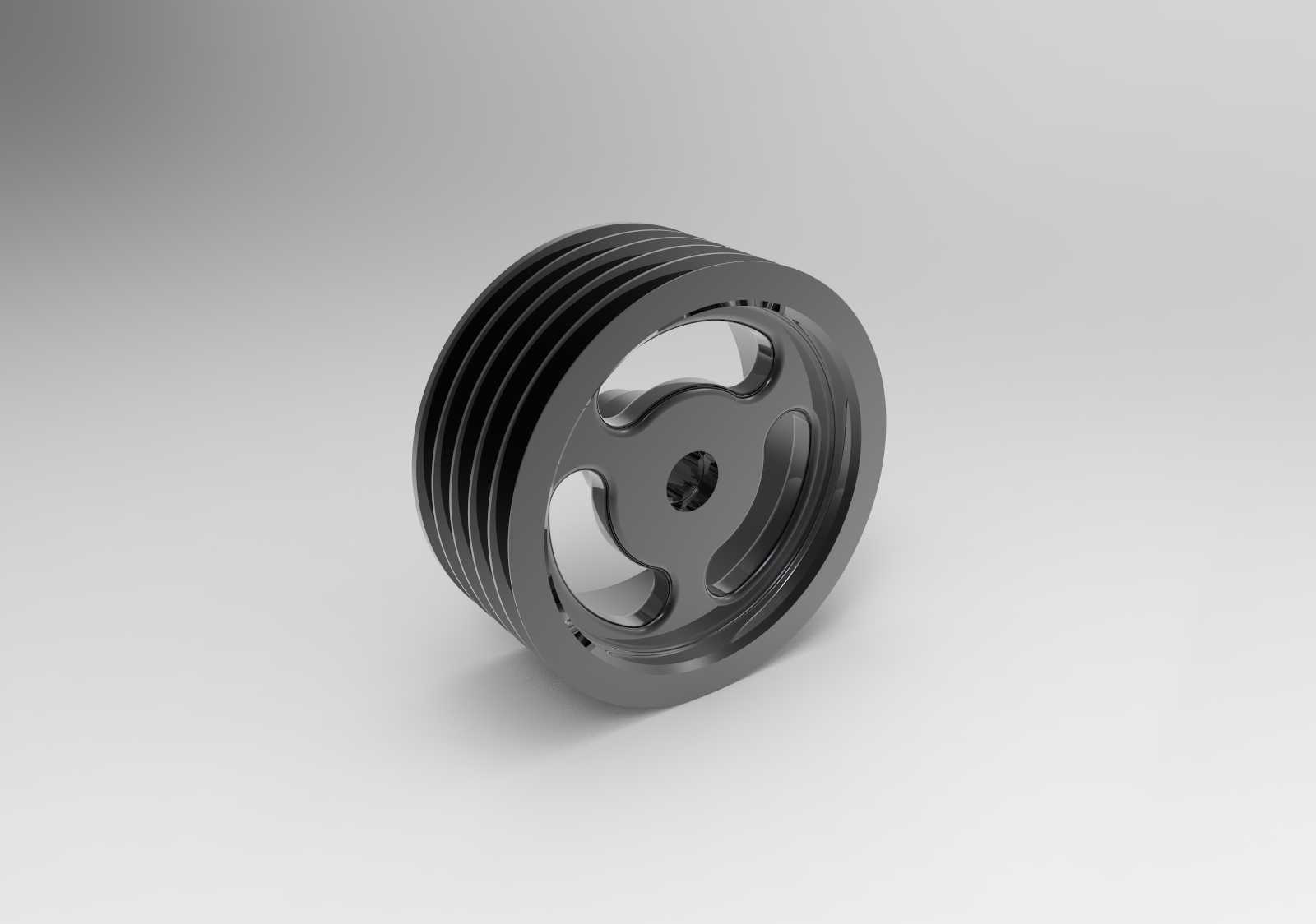

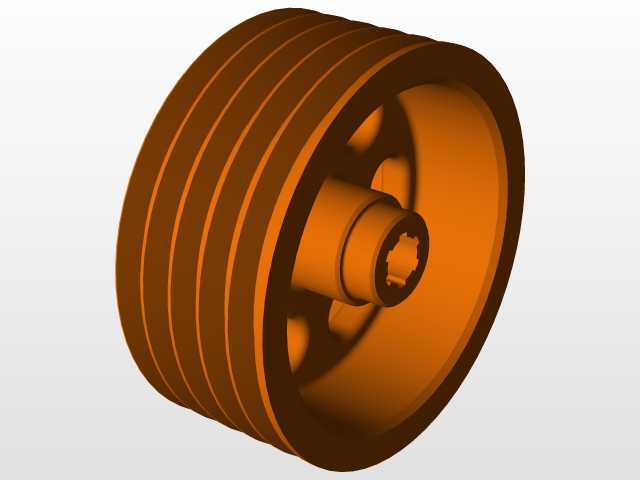

　　在常规工业带传动系统的设计选型环节，这类多槽V带滑轮是动力传递路径里的核心执行部件，区别于单槽带轮，多槽结构可适配多根并联V带的传动布局，能在不改变轮体径向安装尺寸的前提下，大幅提升单组带传动的额定传递功率，常见于中小型机床主轴传动、农用机械动力输出端、轻工输送设备的动力接驳位置，也可配套在小型空压机、物料提升设备的减速输出端使用。从实际使用场景来看，这类滑轮的轮槽加工精度直接决定V带的使用寿命，轮槽夹角的公差控制、槽面的粗糙度要求，都会影响V带运行时的贴合度，若槽型加工偏差过大，会导致V带运行时出现偏磨、打滑、异响等问题，严重时甚至会出现V带过早断裂、传动失效的故障。本次设计的滑轮采用三腹板辐条式结构，而非实心轮体结构，

　　核心考量是在保证轮体整体结构强度、满足额定扭矩传递要求的前提下，尽可能降低轮体自身的转动惯量，减少设备启动瞬间的惯性冲击，同时降低轮体自重，减少支撑轴的径向载荷，延长配套轴承的使用寿命。轮体中心设置标准轴孔，轴孔旁预留紧定螺钉安装位，可实现轮体与传动轴的周向固定，避免带轮在重载传动时出现跟转打滑的问题；轮缘部分的多道V型槽严格匹配对应型号V带的截面尺寸，槽边做微小圆角过渡，避免运行过程中割伤V带的包布层，降低V带的疲劳损耗。从安装边界来看，这类滑轮的径向尺寸需要匹配传动系统的中心距要求，安装时需要保证两配对带轮的轮槽端面共面，偏差值需控制在允许范围内，否则会导致V带运行时出现脱槽、偏磨的问题；轮体的轴向宽度由槽数决定，

　　多槽结构的轴向尺寸需要预留足够的V带安装、调整空间，同时要避开周边设备的结构干涉区域，在做整机布局时需要提前核算带轮的轴向安装空间，避免后续装配时出现位置冲突。设计过程中，辐板上开设的三个对称减重孔并非随意设置，孔位的分布经过动平衡校核，保证轮体在额定转速下运行时不会出现过大的径向跳动，减重孔的边缘做倒角处理，避免应力集中导致轮体在长期交变载荷下出现辐板开裂的问题；轮槽的深度设计兼顾了V带的嵌入深度要求，既保证V带与槽面有足够的接触摩擦面积，又避免V带嵌入过深导致槽底与V带底面发生摩擦，损耗传动效率。在实际设备维护环节，这类滑轮的磨损主要集中在轮槽工作面，当槽面磨损量超过允许阈值后，会导致V带的传动比出现偏差，传动效率下降，

　　此时就需要更换带轮；设计时选用的常用结构钢材可满足常规工况的强度要求，若应用在高转速、大载荷的传动场景，也可更换为铸钢材质提升轮体的耐磨性能与结构强度。从传动特性来看，多槽并联的传动形式可在单根V带出现意外断裂时，剩余V带仍能短时间维持设备的低负载运行，避免设备突然停机造成的生产中断，给运维人员留出足够的故障排查与备件更换时间，这也是多槽带轮在连续生产类设备中被广泛应用的核心原因之一。设计建模过程中，轮槽的截面轮廓完全遵循对应V带的标准参数做放样切除，保证槽型的角度、深度、槽间距完全符合通用传动件的标准互换要求，无需额外定制配套V带，可直接采购标准件完成装配，降低设备的生产与维护成本；轮体的所有过渡圆角、倒角尺寸都按照机械设计的通用规范设置，避免尖锐边角带来的装配划伤风险，同时减少热处理环节的应力集中问题。
