宝可梦主题精灵球结构三维设计模型

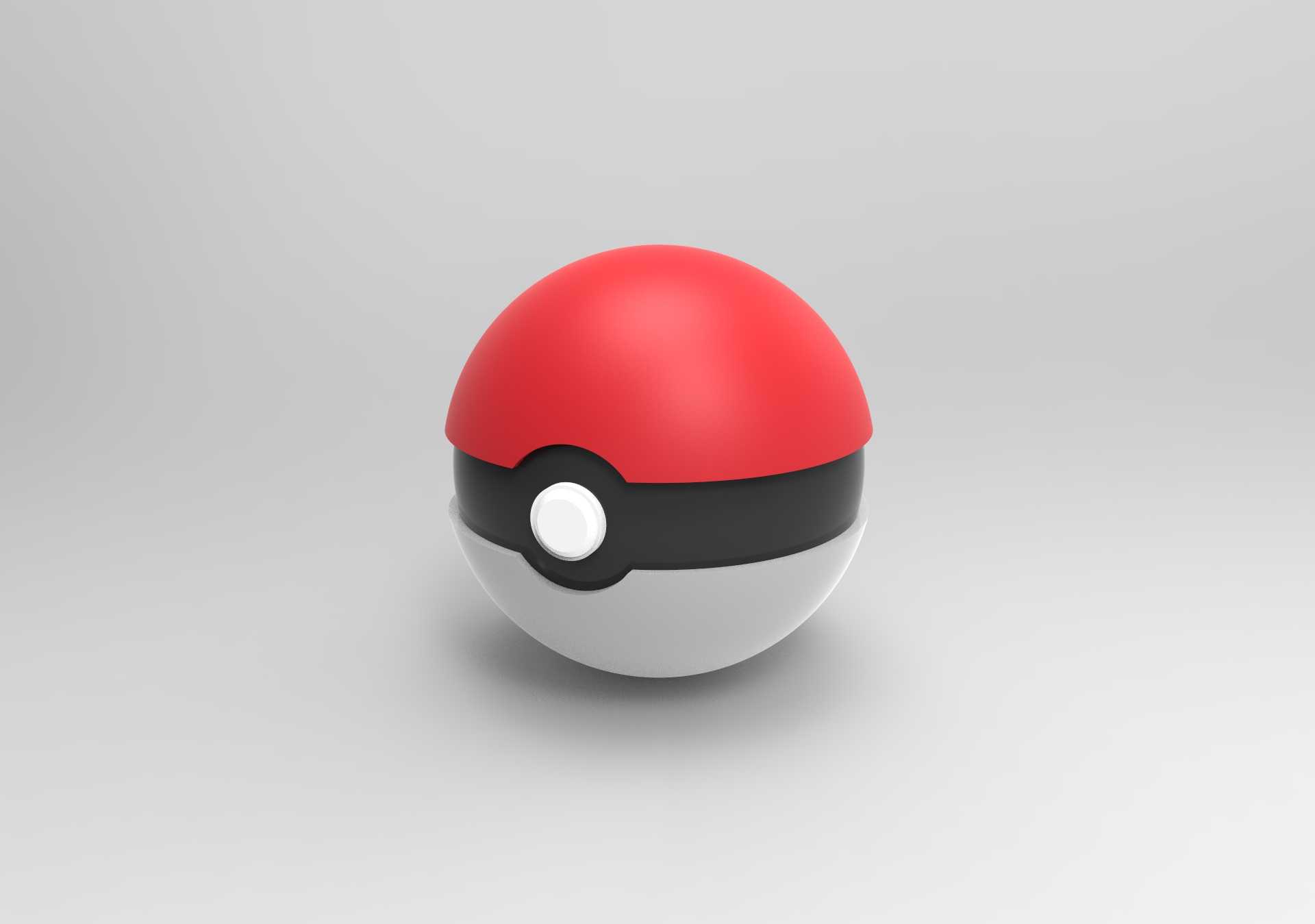

　　该球形拼接结构的设计原型取自宝可梦IP中的经典精灵球形象，在结构设计层面完全遵循球形壳体的装配逻辑，可直接应用于文创周边手办的结构开发、潮玩盲盒的功能结构验证、创意收纳容器的原型打样等场景，也可作为机械结构教学中球形卡扣装配的典型演示案例。从实际功能特性来看，该结构采用上下半球分模的设计逻辑，上半球为红色曲面壳体，下半球为白色曲面壳体，中间设置一圈环形黑色连接带作为上下壳体的装配衔接结构，连接带正面设置圆形按压卡扣，卡扣采用嵌入式安装结构，与环形连接带的配合间隙控制在0.1mm范围内，既保证按压时的行程反馈清晰，也能避免卡扣出现卡滞或松脱的问题。设计过程中首先确定整体球形的基准直径，所有曲面均以球心为统一坐标原点进行构建，

　　上下半球的分型面设置在球体水平中心截面位置，环形连接带的宽度根据球体直径按比例设定，保证视觉比例协调的同时，为内部卡扣结构预留足够的安装空间。上下半球的边缘均设置与环形连接带配合的止口结构，止口的配合公差采用H7/h6的间隙配合标准，既能够保证上下半球与中间连接带装配后无明显错位缝隙，也能在拆卸时无需过大外力即可顺利分离。中间的圆形按压卡扣采用台阶式结构设计，卡扣根部设置限位凸台，避免按压行程过大导致卡扣从连接带中脱出，卡扣与上下半球的锁止位置设置对应的卡合凸缘，当卡扣处于按下状态时，卡合凸缘与上下半球的卡槽脱离，此时可顺利将上下半球分离，当卡扣处于弹起状态时，卡合凸缘卡入上下半球的卡槽内，实现整个球体的锁止固定，

　　整个卡扣的行程控制在3mm范围内，按压反馈力度设置在15N左右，符合日常手动操作的施力习惯。外形尺寸方面，整体球体为正球形结构，所有外表面均为连续光滑球面，曲面的G2连续误差控制在0.005mm以内，不会出现曲面褶皱或棱角突兀的问题，安装边界上整个结构无外凸的安装脚或固定结构，所有装配结构均内置在壳体内部，外表面无明显的装配缝隙或螺丝孔位，保证外观的完整性与视觉协调性。在结构强度设计上，壳体的壁厚采用均匀壁厚设计，整体壁厚设置为2mm，在卡扣安装位置、止口配合位置局部加厚至2.5mm，避免薄壁位置出现应力集中导致的开裂问题，同时也能控制整体结构的重量，不会出现过重的问题。该结构在实际应用中，可根据使用场景的不同更换壳体材质，

　　若作为手办展示用途可采用ABS或PLA材质进行3D打印打样，若作为日常收纳容器使用可采用食品级PP材质进行注塑生产，内部空腔可根据需求放置小型物件、电子发光元件等拓展功能部件，比如在内部加装纽扣电池与LED灯组，即可实现精灵球的发光效果，拓展其在潮玩、礼品领域的应用场景。建模过程中所有特征均采用参数化设计方式，球形直径、卡扣尺寸、连接带宽度等核心参数均可根据实际使用需求进行调整，无需重新构建整体曲面，仅需修改对应参数即可生成不同尺寸的同结构模型，大幅提升后续衍生设计的效率。曲面构建时采用旋转曲面加边界曲面混合的建模方式，先绘制球体的半截面轮廓线，通过旋转命令生成基础球面，再对中间连接带位置的曲面进行裁剪，构建环形连接带的曲面结构，最后对卡扣位置进行曲面拆分，保证所有曲面之间的衔接顺滑，无收敛点或曲面畸变问题，后续导入渲染软件或加工编程软件时不会出现破面或无法识别的问题。装配验证阶段，所有零部件的装配约束均采用同轴、重合等标准装配约束，不存在过约束或欠约束的问题，可顺利实现装配干涉检查，验证结果显示整个结构在装配与拆卸过程中无零部件干涉问题，卡扣的运动行程符合设计预期，上下半球锁止后无松动错位问题，完全满足实际生产与使用的结构要求。
