卧式承压储水罐体工业结构设计

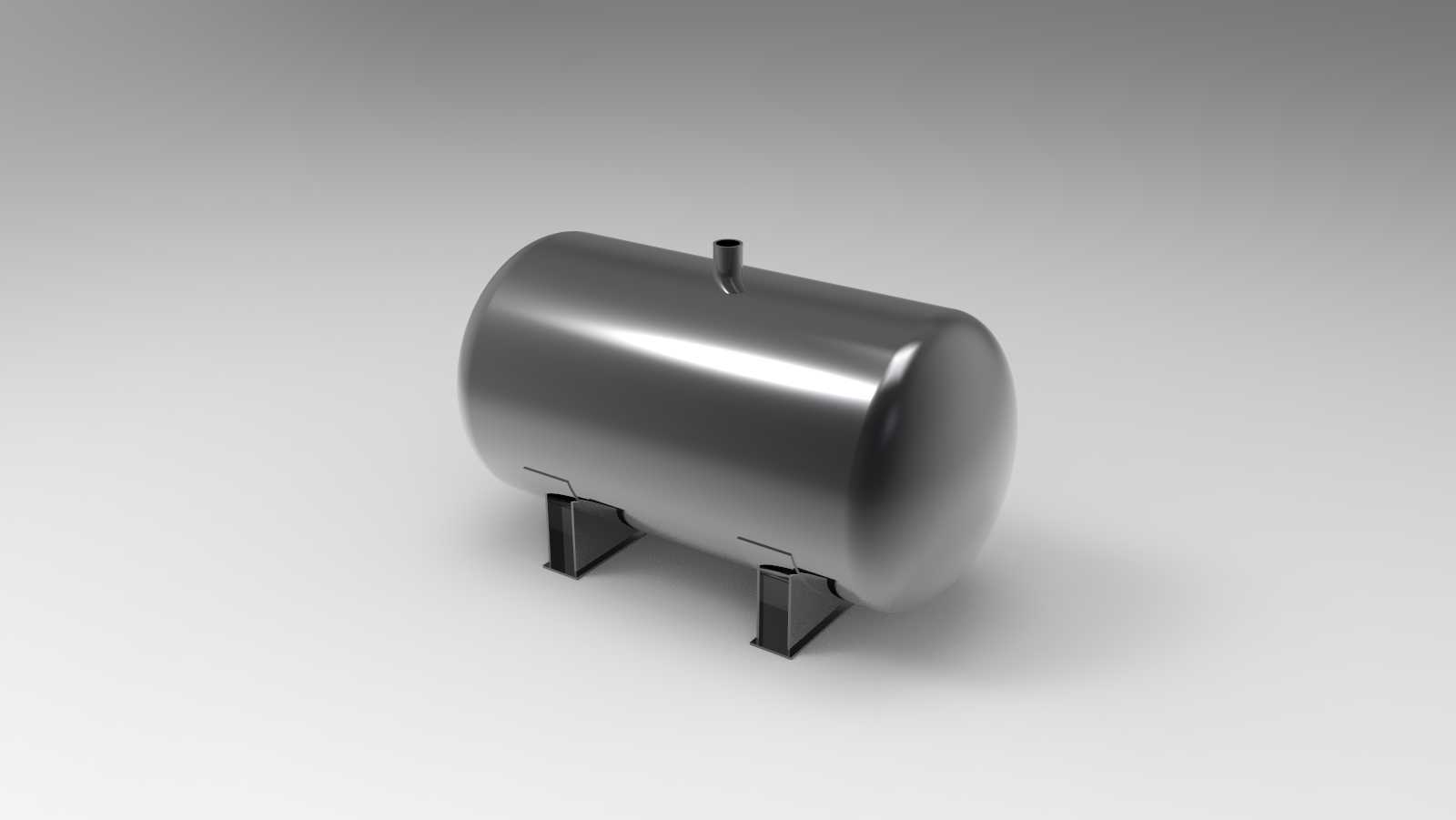

　　在工业热力供应、小型生产用汽场景中，这类卧式承压罐体是核心的储热与介质承载单元，区别于立式罐体的占地特性，卧式布局更适配层高受限、需要低位布置的车间安装场景，日常运维时的顶部接口操作、侧面液位观测也更符合一线操作人员的作业高度习惯。从结构设计逻辑来看，整个罐体采用等径圆筒加两端标准椭圆封头的组合结构，椭圆封头的曲率设计充分考虑了内压作用下的应力分布，避免了平封头承压时的应力集中问题，筒体与封头的连接位置采用全焊透对接结构，焊接坡口的预留尺寸匹配常规埋弧自动焊的工艺要求，能有效降低焊接缺陷出现的概率。顶部设置的单根短管接口，是作为蒸汽输出或者安全阀安装的接口位，接口的伸出长度充分考虑了保温层施工后的操作空间，

　　不会出现保温完成后阀门安装空间不足的问题，接口与筒体的连接采用加厚补强圈结构，弥补开孔造成的筒体强度损失，满足承压设备的强度校核要求。底部的两个鞍式支座是整个罐体的承载核心，支座的弧度与筒体外径完全贴合，接触面上预留了焊接垫板的安装位置，避免支座与筒体直接焊接造成的筒体局部应力过大，支座的底板尺寸匹配常规设备安装的地脚螺栓间距，安装时可以直接固定在混凝土设备基础上，不需要额外制作过渡安装架，两个支座的间距设置经过挠度校核，保证罐体满水状态下筒体的变形量在允许范围内，不会因为长期承重出现筒体下挠变形的问题。在实际建模过程中，筒体的壁厚选取参考了常用低压承压容器的规范要求，既不会因为壁厚过薄造成承压安全隐患，

　　也不会因为壁厚过大造成材料浪费，整个罐体的外形轮廓规整，没有多余的突出结构，运输过程中可以直接采用平板车装载，不需要额外制作特殊的运输固定工装。这类罐体除了作为小型锅炉的汽包使用之外，也可以在供水系统中作为承压储水罐、在压缩空气系统中作为稳压储气罐使用，只需要调整顶部、侧面的接口数量与规格，就能适配不同的介质存储需求，鞍座的高度设计预留了底部排污接口的安装空间，罐体运行过程中产生的沉积污物可以通过底部最低位的排污口顺利排出，不需要在停机时进入罐体内部清理，降低了运维的工作量。建模时对所有的焊接位置都做了合理的工艺倒角处理，避免尖锐棱角造成的应力集中，同时也符合车间加工的实际工艺要求，不会出现设计结构无法通过常规机加、

　　焊接工艺实现的问题，整个模型的装配关系清晰，各个零部件的配合公差符合通用机械加工的精度要求，不管是用于结构受力仿真分析，还是用于生产加工的图纸导出，都能直接作为基础设计框架使用，不需要做过多的结构调整。在安装边界方面，整个罐体的水平长度、直径尺寸都适配常规工业厂房的门宽、通道宽度，设备进场时不需要对厂房通道做额外拓宽，安装时的吊装点位可以直接选在筒体顶部的两个对称位置，吊装过程中罐体保持水平，不会出现倾斜磕碰封头的问题，支座底板的地脚孔位设计为长圆孔，允许安装时存在少量的位置偏差，降低了基础施工的精度要求，也能适应设备运行过程中温度变化带来的热胀冷缩位移，避免热应力对设备基础和罐体本身造成损伤。
