圆锥滚子滚动轴承三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444615
  • 圆锥滚子滚动轴承三维结构设计
  • 圆锥滚子滚动轴承三维结构设计
  • 圆锥滚子滚动轴承三维结构设计
  • 圆锥滚子滚动轴承三维结构设计
  • 圆锥滚子滚动轴承三维结构设计
  • 圆锥滚子滚动轴承三维结构设计

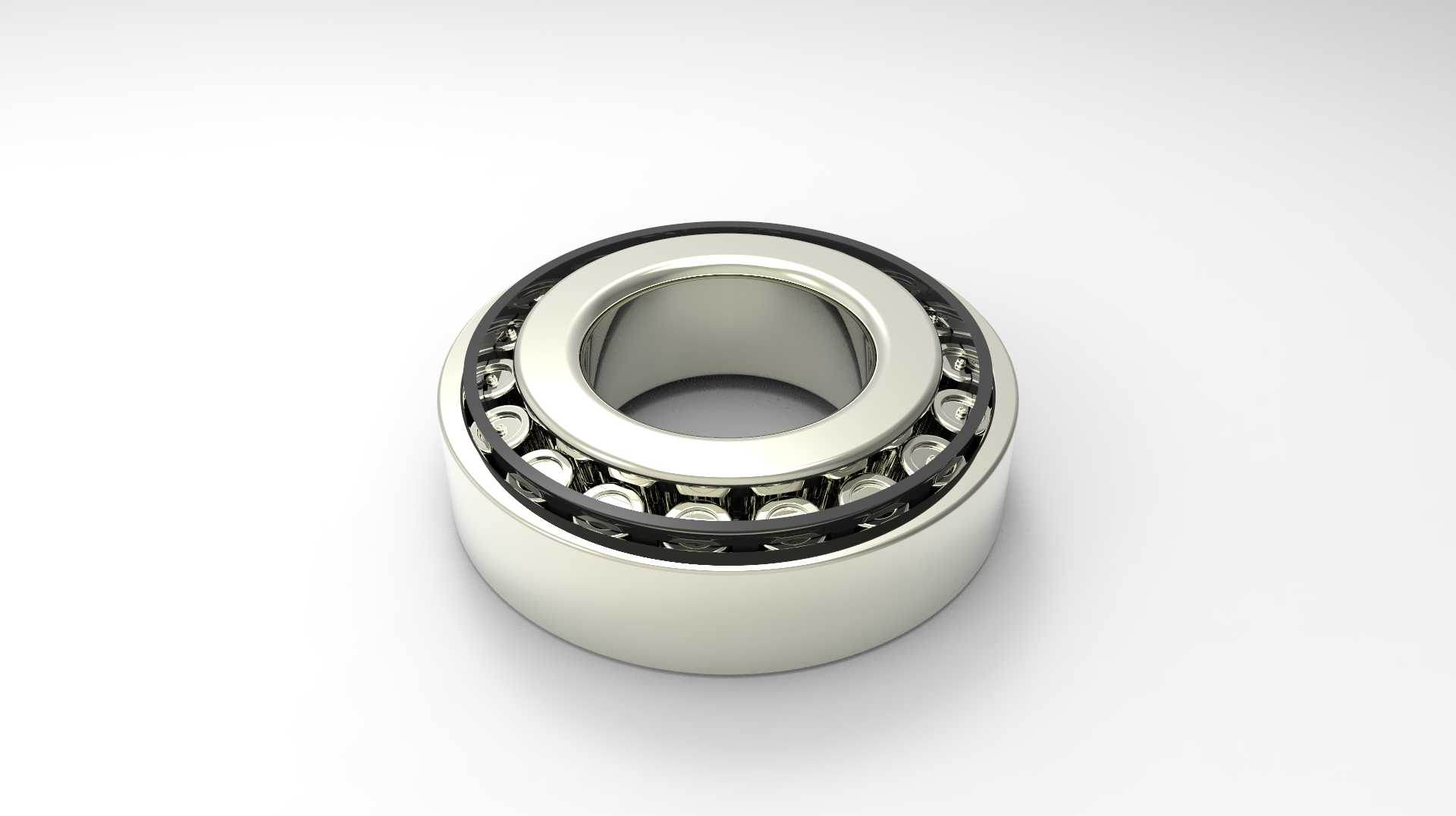

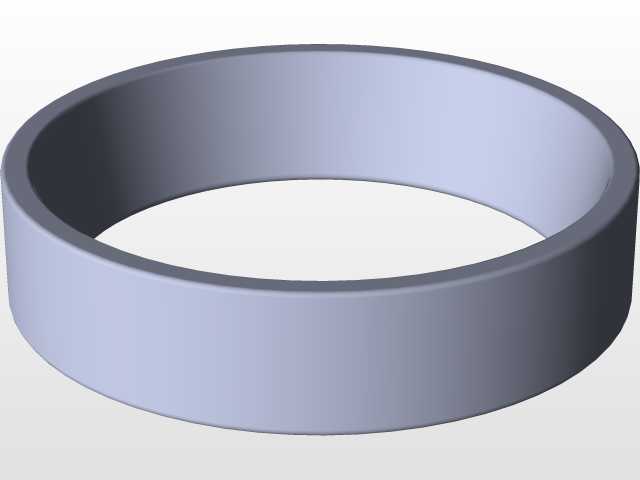

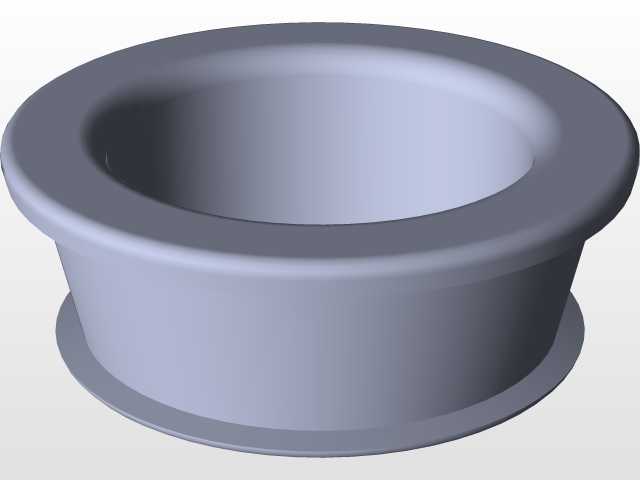

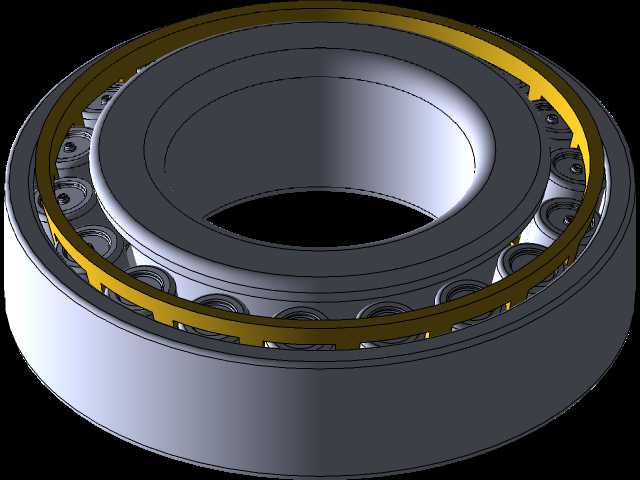

  在各类旋转传动设备的结构设计中,滚动轴承是承担径向与轴向复合载荷的核心支承零件,这款圆锥滚子结构的滚动轴承,主要适配同时存在径向载荷与单向轴向载荷的传动场景,常见于机床主轴、车辆驱动桥、减速器输入输出轴、重型输送机辊筒等需要承受复合载荷的旋转部位。从实际使用场景来看,这类轴承的滚子采用锥形排布设计,接触角的设定直接决定了轴向承载能力的占比,接触角越大,可承受的轴向载荷越高,设计过程中需要根据轴系的实际受力分布匹配对应接触角的型号,避免选型不当导致的早期点蚀或保持架损坏。从结构设计思路来看,这款轴承采用分离式结构设计,内圈组件与外圈可分别安装,在轴系装配过程中能够灵活调整安装过盈量,也便于后期维护时的拆卸检查,

  不需要额外设计复杂的拆卸工装即可完成轴承的更换。滚子与滚道的接触为线接触形式,相比球轴承的点接触,承载能力有明显提升,能够在重载、冲击载荷的工况下保持稳定的旋转精度,同时滚子的锥面设计使得滚动过程中各接触点的线速度与滚道匹配,减少了滑动摩擦带来的发热与磨损。在外形尺寸与安装边界方面,设计时需要严格控制轴承的内径、外径与宽度尺寸公差,内径与轴颈的配合通常采用基孔制过渡配合,外径与轴承座孔的配合采用基轴制过渡配合,配合公差的选择需要根据载荷大小、转速高低进行调整,重载低速工况下可选择稍紧的配合,高速轻载工况下则适当放宽配合过盈量,避免内圈蠕变或外圈跑圈的问题。安装时需要预留合适的轴向游隙,游隙过小会导致轴承运转时温升过高,

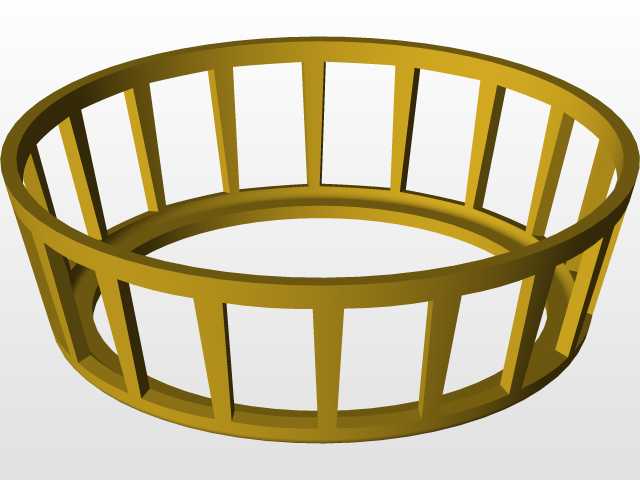

  润滑脂快速失效,游隙过大则会降低轴系的旋转精度,引发振动与噪声,设计阶段需要在装配图中标注游隙调整的工艺要求,通常通过锁紧螺母的预紧力矩或者调整垫片的厚度来控制轴向游隙的数值。保持架采用冲压钢板结构,兜孔的设计需要保证滚子能够灵活转动,同时限制滚子的轴向窜动,避免滚子在运转过程中发生歪斜,保持架的材质选择需要兼顾强度与耐磨性,在高温工况下也可采用铜合金保持架提升耐热性能。润滑方式的选择上,低速工况可采用脂润滑,填充量控制在轴承内部空腔的三分之一到二分之一,过多的润滑脂会导致搅拌发热,高速工况则采用油润滑,通过油路将润滑油输送到轴承内部,同时带走运转产生的热量。密封结构的设计需要根据使用环境确定,粉尘较多的工况需要加装接触式密封圈,

  防止外部杂质进入轴承滚道造成磨粒磨损,清洁工况下可采用开式结构降低运转阻力。在轴系设计中,这类轴承通常成对使用,面对面或者背对背安装,分别承担两个方向的轴向载荷,同时对轴系进行双向轴向定位,安装时需要保证两个轴承的同轴度,避免附加弯矩带来的额外载荷,影响轴承的使用寿命。建模过程中需要准确还原滚子的锥度参数、滚道的曲率、保持架的兜孔位置,确保装配后滚子与滚道的接触状态符合实际工况,干涉检查需要覆盖所有运转位置,避免滚子与保持架、内外圈之间出现运动干涉,为后续的有限元受力分析、运动仿真提供准确的模型基础。
