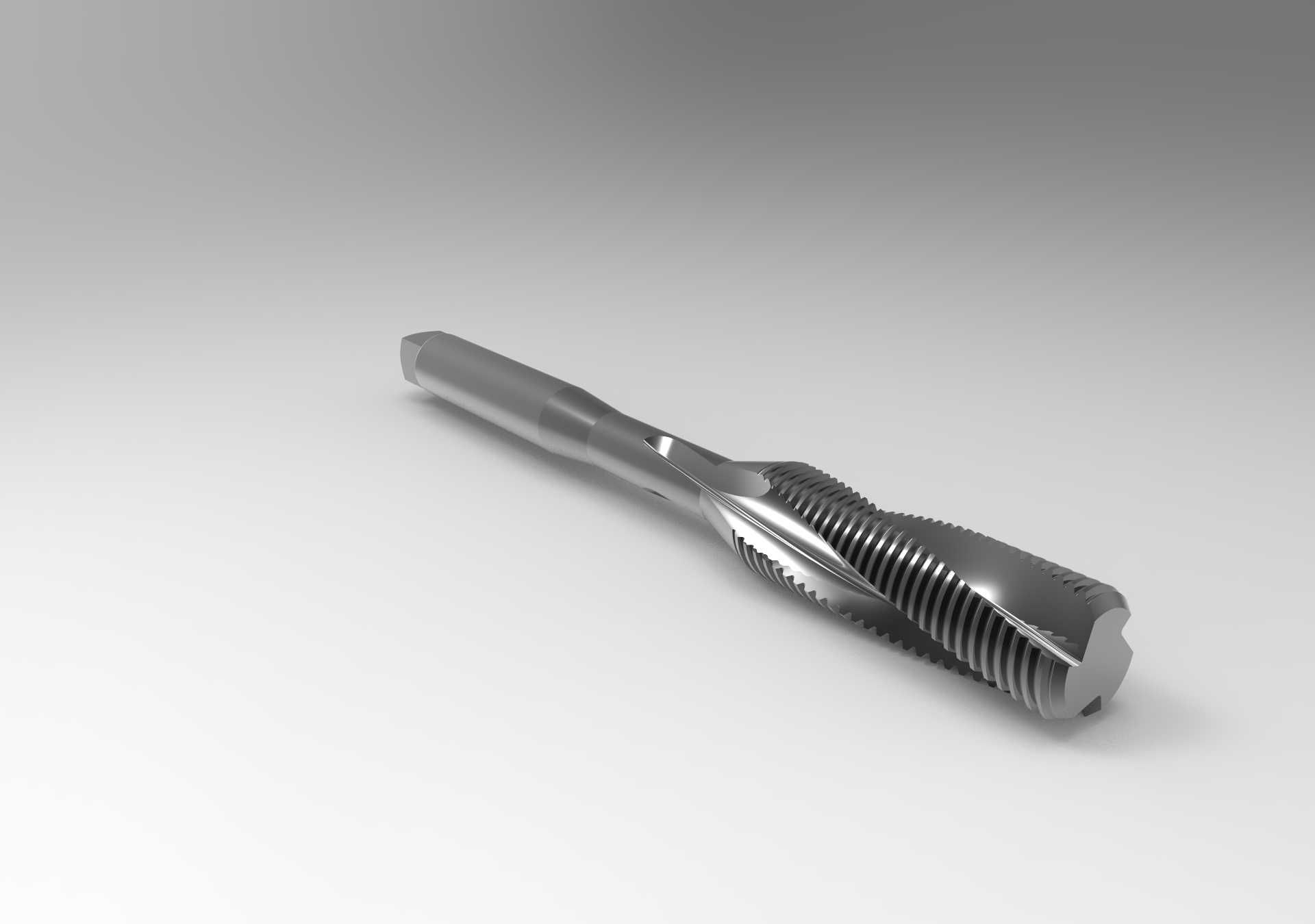

螺旋槽机用攻丝刀具三维结构设计

　　在金属切削加工的螺纹成型工序里，这类螺旋槽结构的攻丝刀具是内螺纹加工环节的核心消耗件，和直槽丝锥相比，它的排屑方向沿螺旋槽向上排出，尤其适合在盲孔工况下完成螺纹攻制，不会因为切屑堆积在孔底造成刀具崩刃或者螺纹牙型缺损。从实际加工场景来看，这类刀具常配套在立式钻床、加工中心、攻丝机以及手持气动攻丝工具上使用，覆盖普通碳钢、不锈钢、铝合金、铜合金等常见金属材料的内螺纹加工，小到电子设备的微型螺纹孔，大到通用机械的连接螺纹孔加工，都能见到这类结构刀具的应用。

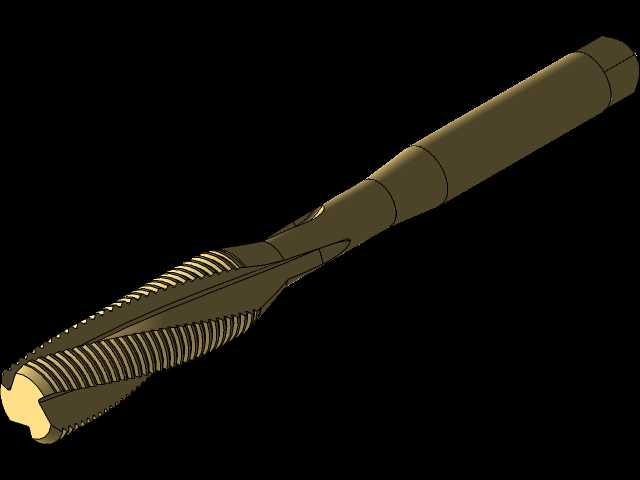

　　从结构设计逻辑来看，这款刀具的工作部分分为切削锥段、校准段以及夹持柄段三个核心区域。切削锥部分做了不等径的齿形铲背处理，切入工件时每一圈刀齿的切削量均匀分配，避免单齿负载过大造成崩损，切削锥的角度根据加工工况做了差异化设计，盲孔加工时选用较小的切削锥角，保证有效螺纹长度能达到设计要求，通孔加工时可选用稍大的切削锥角来降低进刀阻力。校准段的牙型是完整的标准螺纹轮廓，主要作用是在切削锥攻进后对已经成型的螺纹牙型做修光校准，同时引导刀具保持进给方向与螺纹孔轴线重合，避免出现螺纹偏斜、牙型瘦牙等质量问题。螺旋槽的槽型设计经过曲率优化，槽深从切削锥向柄部方向逐渐过渡变浅，既保证切屑有足够的容纳卷曲空间，又不会因为槽深过大降低刀体的整体抗扭强度，加工韧性材料时，螺旋槽的大前角设计能让切屑顺利卷曲沿槽排出，不会刮伤已经加工好的螺纹内壁。

　　夹持柄部采用的是标准等径圆柱柄设计，配套钻夹头或者ER弹性筒夹即可完成装夹，柄部和工作部分的同轴度公差控制在微米级，避免高速旋转时出现刀具摆振，造成螺纹孔径超差或者牙型表面粗糙度不达标。刀体的芯厚尺寸经过反复校核，在保证排屑槽通流面积足够的前提下，尽可能提升芯厚占比，增强刀具的抗扭刚性，在加工不锈钢这类粘性大、切削负载高的材料时，也不容易出现断刀问题。刀齿的后角做了铲磨处理，减少刀具和工件已加工表面的摩擦面积，降低攻丝过程中的切削扭矩，同时也能减少刀具磨损，延长单次修磨前的加工寿命。

　　在实际选型适配过程中，这类刀具的外径尺寸严格对应标准螺纹的大径、中径公差带，能直接加工出符合国标公差要求的内螺纹，不需要后续二次修牙。安装时需要保证刀具轴线和工件底孔轴线的同轴度误差在允许范围内，浮动攻丝刀柄的使用可以进一步抵消装夹偏差带来的侧向力，避免刀具折断。和挤压丝锥不同，这款切削型结构的攻丝刀具不需要预制过大的底孔，按照标准螺纹底孔直径钻孔即可完成加工，适用的材料范围更广，即使是铸铁这类脆性材料也能稳定加工，不会出现挤压成型带来的螺纹牙型脆裂问题。在自动化加工产线的攻丝工位，这类螺旋槽丝锥因为排屑顺畅的特性，能有效减少因为切屑卡滞造成的停机故障，提升批量加工的稳定性，相比直槽丝锥，它在深盲孔加工场景下的优势尤为明显，不需要中途退刀排屑就能一次攻进至设计深度，大幅提升单孔加工效率。
