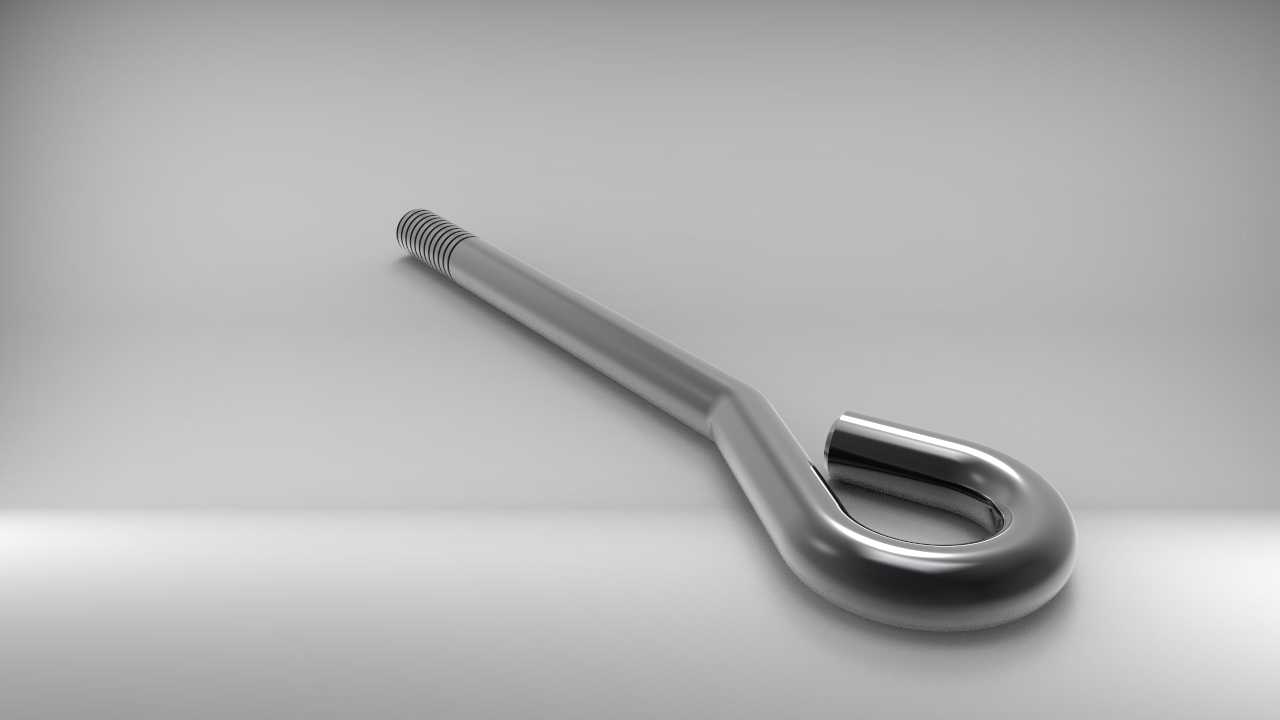

9字形弯钩预埋锚固地脚螺栓结构

　　做设备基础预埋设计快十二年，经手的锚栓选型少说也有几百套，9字形弯钩地脚螺栓算是中小型设备固定场景里用得最频繁的一类，很多刚入行的结构工程师总觉得锚栓就是个带弯的螺杆，随便选个尺寸埋进去就行，真到设备安装调平的时候，要么锚固力不够设备运行带振动拔出来，要么弯钩方向留错和设备底座螺栓孔对不上，返工凿基础的事见过太多。

　　这类弯钩型地脚螺栓核心的应用场景，集中在动载荷不算特别大的中小型工业设备固定，比如车间里的普通离心泵、小型皮带输送机机架、轻型冲压设备、立式储料罐支脚，还有厂房钢结构柱脚的二次预埋，和那种带锚板的重型锚栓不一样，它不需要提前在基础钢筋里焊死锚板，靠端部弯钩和混凝土的握裹力、弯钩弯折段的抗拔阻力来承受设备运行带来的上拔力、水平剪切力，施工容错率比直杆锚栓高不少，成本也低，只要混凝土标号不低于C25，锚固长度留够，常规工况下完全能满足固定要求。

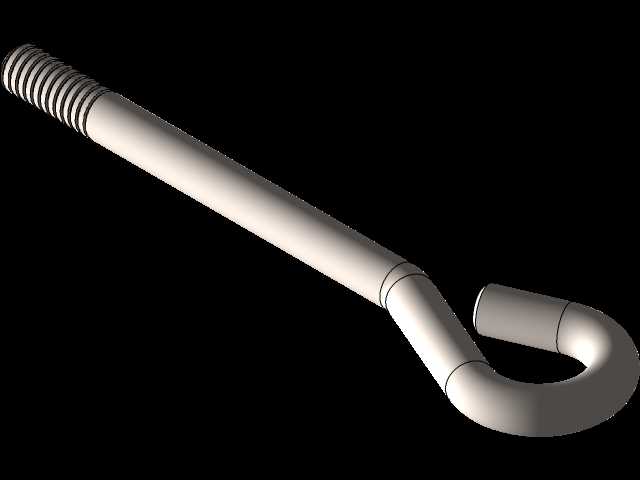

　　从功能特性上来说，这个弯钩结构不是随便弯个圈就行，实际建模的时候要注意几个核心参数：螺杆段的螺纹长度要比设备底座板厚度、调平垫片厚度、双螺母锁紧厚度加起来多留3到5个螺距的余量，很多新手建模的时候螺纹长度卡着底座厚度做，现场安装的时候垫片叠多了螺母拧不到位，只能重新套丝，耽误工期。弯钩的弯折内径不能小于螺杆直径的2.5倍，弯折角度要保证弯钩平直段长度不小于4倍螺杆直径，这个尺寸不是随便定的，弯折半径太小的话，冷弯的时候螺杆容易产生应力裂纹，后期受拉的时候直接从弯折处断裂，平直段留短了，混凝土握裹的时候抗拔力会打折扣，遇到设备启停的冲击载荷很容易松脱。

　　设计建模的时候首先要明确安装边界：螺栓预埋的时候露出基础顶面的高度，要结合设备底座的安装标高来定，一般比基础面高50到100毫米，方便后期调平的时候垫垫片，弯钩的朝向要顺着设备水平剪切力的方向布置，比如离心泵的锚栓，弯钩要朝向泵进出口的管线作用力方向，不能随便乱摆，不然水平力过来的时候弯钩没法有效分担载荷。螺杆的直线度公差要控制在千分之一以内，很多小厂做的成品锚栓螺杆弯弯曲曲，现场穿设备底座孔的时候穿不进去，只能用气割烤了掰直，直接破坏螺杆的金相组织，强度掉一大截。建模的时候还要注意螺纹收尾的退刀槽位置，不能刚好卡在基础混凝土顶面的位置，那个位置是应力集中区，设备运行的时候反复受振动，退刀槽处很容易发生疲劳断裂。

　　实际选型的时候要结合设备的动载系数算锚固深度，一般静态设备的锚固深度取螺杆直径的15到20倍，有连续振动的设备要加到25到30倍，弯钩部分要埋在基础混凝土的下层钢筋网片以下，最好和钢筋网点焊固定，不然浇筑混凝土的时候振捣棒一碰到螺栓，位置就歪了，后期设备根本装不上。很多人做三维建模的时候只画个螺杆加个圈就完事，忽略了和基础钢筋、设备底座、调平垫片、锁紧螺母的配合间隙检查，真到装配的时候才发现螺栓位置和底座加强筋干涉，或者螺母拧的时候空间不够，扳手伸不进去，这些都是实际工程里踩过无数次的坑。

　　这类锚栓和膨胀螺栓、化学锚栓的适用场景完全不一样，膨胀螺栓靠挤压孔壁受力，只能用在静态的轻型支架固定，化学锚栓靠胶体粘结，耐高温和长期抗振性能差，而这种预埋的弯钩地脚螺栓，和基础浇筑成整体，抗振、抗拔的长期稳定性要好很多，只要前期预埋位置控制到位，二三十年的设备运行周期里基本不会出连接失效的问题。建模的时候还要考虑现场施工的误差余量，螺栓在基础里的定位固定架要做足够的刚度，不能让螺栓在浇筑过程中移位，一般两个方向的位置偏差要控制在2毫米以内，露出高度偏差控制在5毫米以内，这样后期设备安装的时候不需要额外扩孔，能直接穿装到位。

　　从结构受力的角度说，弯钩部分的作用是在螺杆受上拔力的时候，把载荷分散到更大范围的混凝土里，避免螺杆直接从混凝土里拔出，所以建模的时候弯钩的圆弧过渡要顺滑，不能有尖锐的折角，尖锐折角处会产生应力集中，受拉的时候首先从折角处破坏。螺杆的材质一般用Q235或者Q355的圆钢加工，不需要用高强度合金钢，因为这类锚栓的失效形式大多是混凝土握裹力不足被拔出，很少是螺杆被拉断，选太高强度的材料反而浪费成本。螺纹一般选普通粗牙螺纹，自锁性能好，适合有振动的工况，配双螺母锁紧，一个主螺母一个锁紧螺母，避免设备运行的时候螺母松脱。
