铸铁外壳弹子结构挂锁三维结构设计

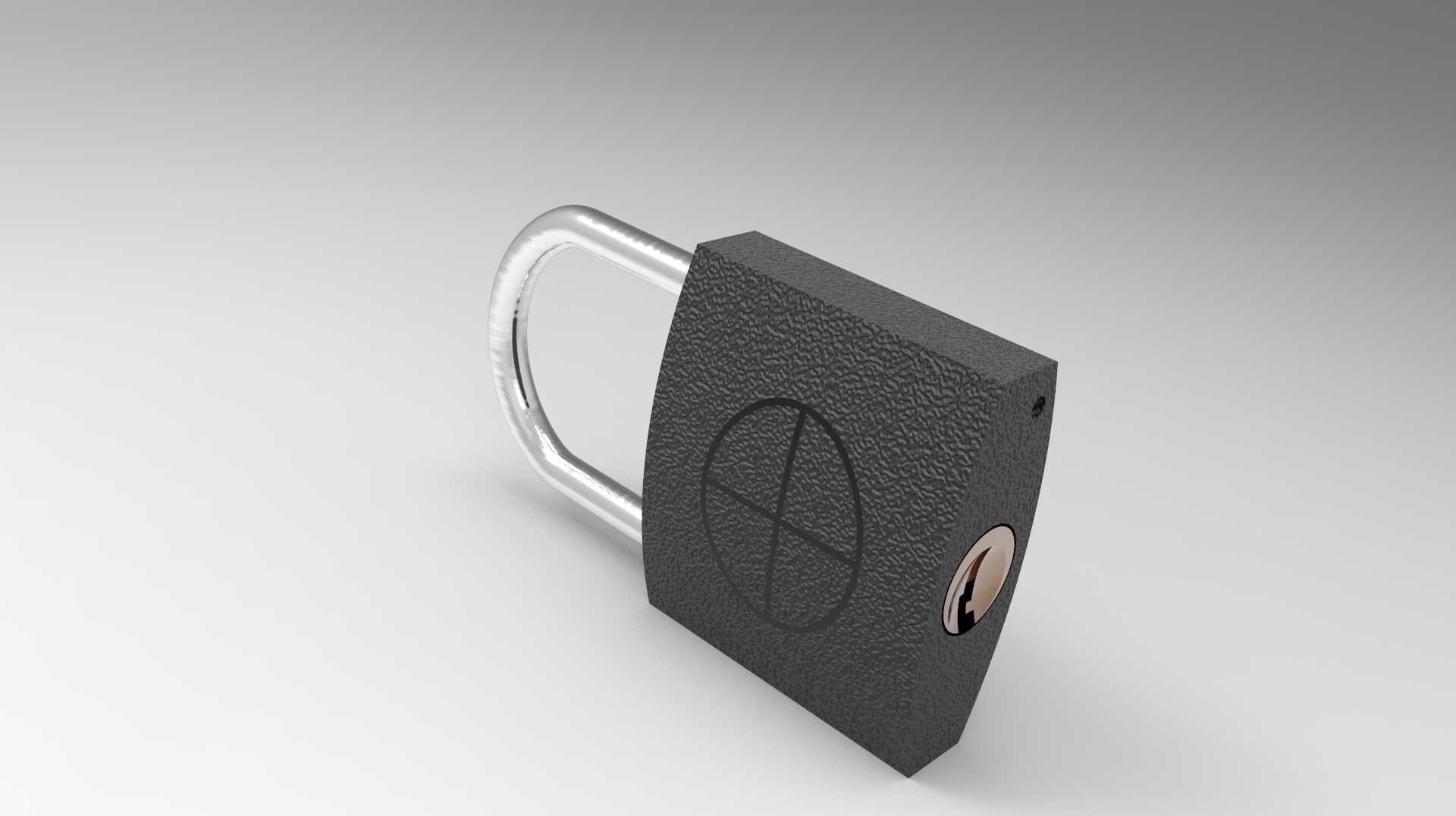

　　日常生产生活场景中，挂锁是应用覆盖范围极广的锁止构件，从户外配电箱柜门、仓储笼具、设备检修口盖板，到民用储物箱、自行车停放锁止、施工区域临时围挡固定，都能见到这类挂锁的使用身影。不同于内嵌式门锁需要匹配对应安装孔位，挂锁本身属于独立可移动的锁止单元，不需要提前在被锁构件上预留复杂的安装槽，仅需要两个同轴的通孔或者配套锁鼻即可完成锁止固定，适配场景的灵活度远高于固定式锁具。这款挂锁的主体外壳采用铸铁材质做磨砂纹理处理，外壳整体为近似长方体的块式结构，边角做了小圆弧过渡处理，避免尖锐边角在使用过程中磕碰划伤操作人员，同时铸铁材质本身具备较好的抗冲击、抗剪切性能，能够承受一定程度的外力破坏，满足户外场景下的防盗使用需求。

　　锁梁采用弯折成型的金属圆钢构件，表面做镀铬抛光处理，一方面提升金属表面的防锈能力，适配户外潮湿、雨淋的使用环境，另一方面光滑的表面也能降低锁梁和锁鼻之间的摩擦阻力，开合过程更加顺畅。锁芯采用经典的弹子锁结构，锁芯孔设置在锁体侧面靠近底部的位置，钥匙插入后通过弹子对位解除锁梁的限位约束，锁梁在内部弹簧的作用下会弹出一端，即可完成开锁动作；锁止状态下锁梁的两端都被锁体内部的卡销结构限位，即便一端被外力撬动，另一端依旧保持锁止状态，提升整体的防撬性能。在结构设计过程中，首先需要确认锁体内部的腔体空间，要预留出弹子组件、锁梁复位弹簧、卡销限位结构的安装位置，同时要保证外壳的壁厚满足抗冲击要求，

　　避免外壳受外力挤压变形后内部构件卡滞无法正常开锁。锁梁的直径尺寸需要匹配常规通用锁鼻的通孔直径，适配市面上绝大多数标准锁鼻的安装尺寸，不需要用户额外改装被锁物件；锁梁的内空高度也做了适配性设计，既能够满足单锁鼻的锁止需求，也能穿过两个叠放的锁鼻完成对开构件的锁止。锁体表面的磨砂纹理一方面是为了提升握持时的摩擦力，操作人员戴劳保手套操作时也能稳定拿取锁具，不会因为表面光滑出现滑脱；另一方面纹理表面也能掩盖使用过程中产生的轻微划痕，长期使用后外观不会出现明显的磨损痕迹。在建模过程中，锁体外壳的分型面设置在侧面边缘位置，符合铸铁件的压铸成型工艺要求，不需要额外做复杂的抽芯结构，降低生产制造的模具成本；锁芯和锁体的配合位置做了公差预留，

　　保证锁芯能够在锁体孔位内顺畅转动，不会出现卡滞。锁梁和锁体的配合孔位做了导向倒角处理，锁梁下压锁止时能够顺利插入孔位，不需要精准对位即可完成上锁动作，提升日常使用的便捷性。内部的弹簧选型需要匹配锁梁的弹出行程，保证开锁后锁梁能够弹出足够的高度，方便用户抽出锁梁完成解锁，同时弹簧的弹力不会过大，避免上锁时需要施加过大的按压力度。锁芯的弹子孔位排布采用错位设计，不同长度的弹子配合弹簧实现钥匙的牙花匹配，非原配钥匙无法对齐弹子分界位置，也就无法转动锁芯完成开锁，满足基础的防盗等级要求。这款挂锁的整体尺寸属于常规民用级挂锁的尺寸区间，既不会因为体积过大导致携带不便，也不会因为尺寸过小导致锁梁强度不足容易被剪断，适配绝大多数日常锁止场景的使用需求。
