工业设备柜用压紧式把手锁结构设计

　　这款压紧式把手锁，主要面向工业机柜、电气控制柜、户外设备箱体这类需要频繁启闭、同时要求闭合后具备一定压紧密封性能的应用场景，不少车间里的动力柜、户外通讯基站机箱、小型设备防护舱的舱门，都会用到同结构的锁具来实现门体的锁闭与压紧。不同于普通民用门锁的旋转锁舌结构，这类锁的核心功能是在把手扳动的行程末端，通过内部的偏心凸轮结构带动锁舌产生横向的压紧位移，让门体和柜体边框的密封胶条产生均匀的压缩量，既可以避免柜门因为设备运行振动出现松脱异响，也能提升柜体的防护等级，阻挡粉尘、溅水进入柜体内部损伤电气元件。

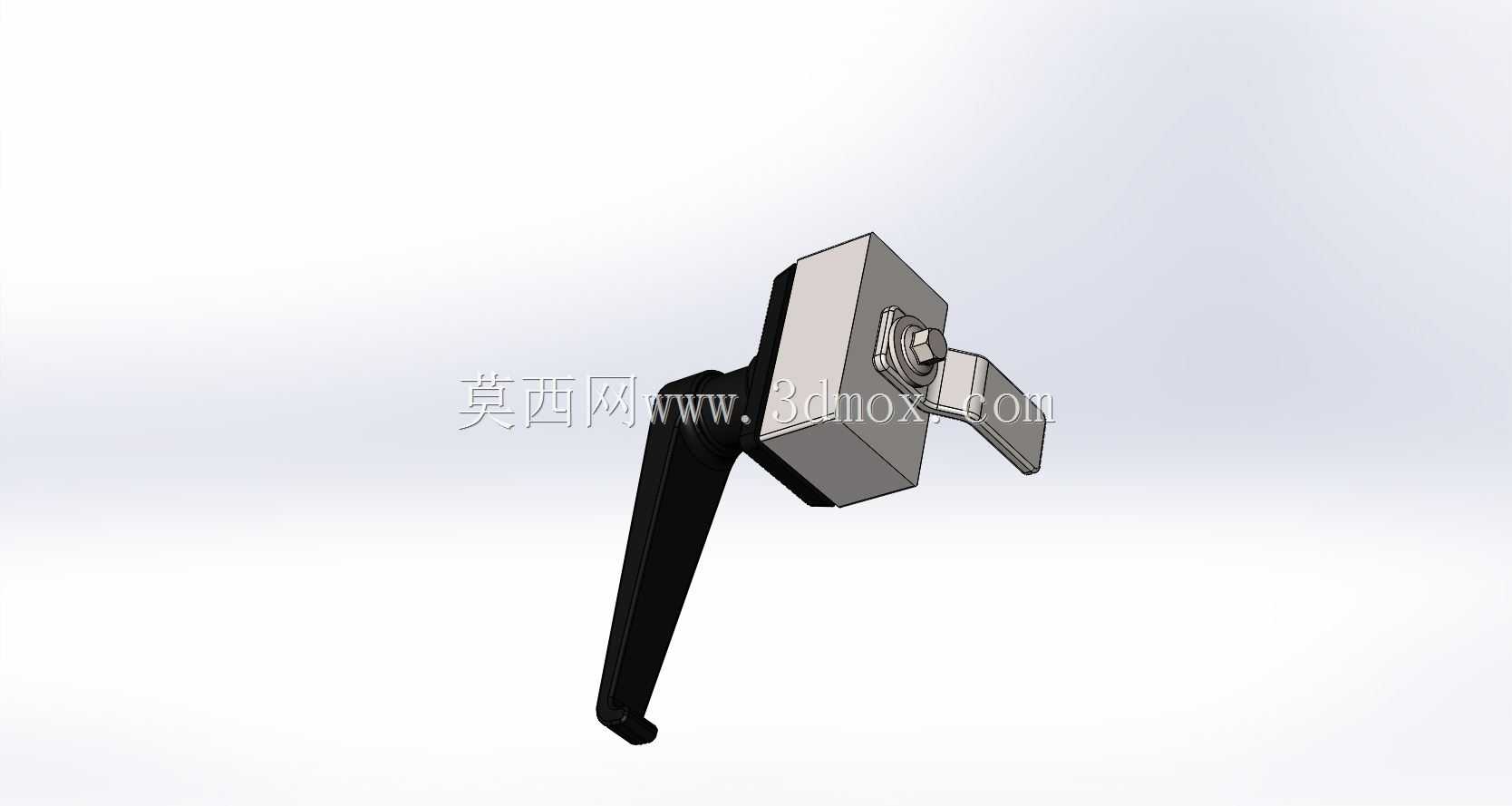

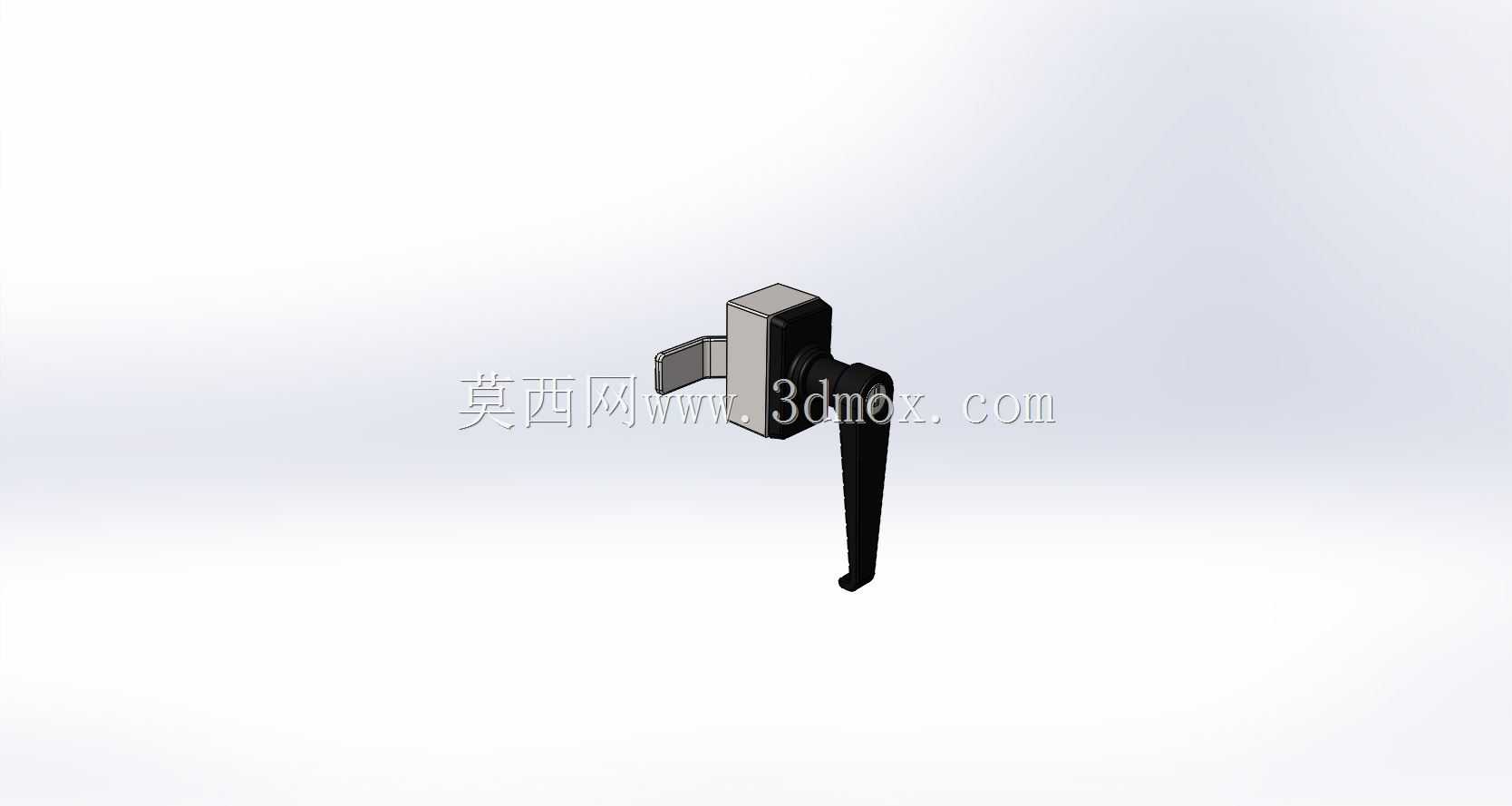

　　从结构设计的逻辑来看，这款锁的整体布局采用了外露式把手加基座的分体装配思路，基座部分设计为方形贴合面，安装时可以直接嵌入门板预先开好的方形安装孔内，基座背面设置有定位卡扣与螺纹固定柱，不需要在门板上做复杂的沉台加工，普通钣金门板经过冲孔、去毛刺工序后就可以完成装配，适配1.2mm到3mm厚度范围的冷轧钢门板、不锈钢门板或者硬质工程塑料门板，安装边界的容错空间比较充足，即使门板冲孔存在±0.2mm的尺寸偏差，也可以通过基座背面的调节垫片完成位置补偿，不会出现安装后锁体歪斜、把手卡滞的问题。

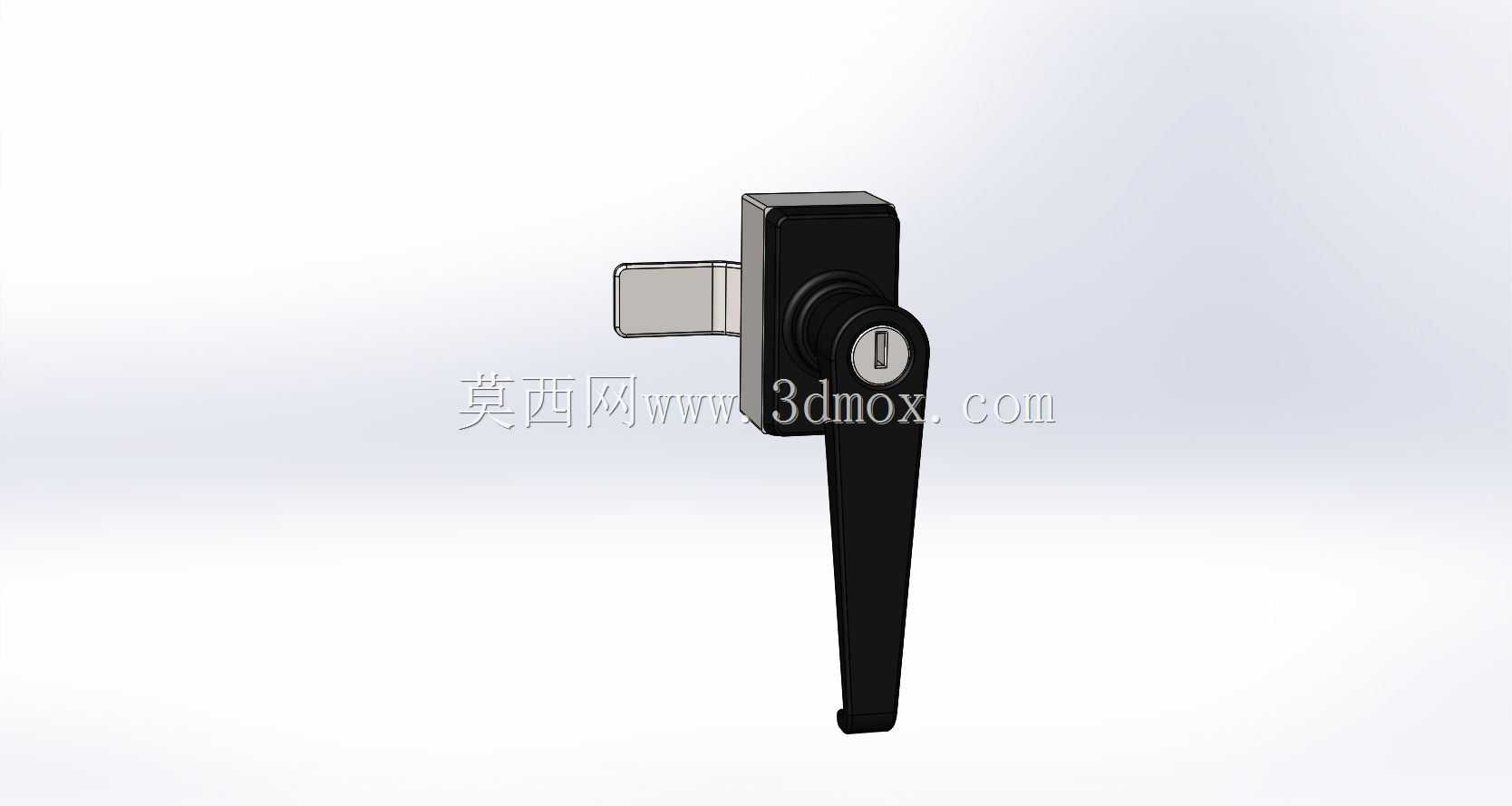

　　锁体的操作逻辑做了简化设计，常态下把手处于自然下垂的锁闭位置，此时内部锁舌处于伸出卡紧状态，并且通过偏心结构的死点位置实现自锁，即使外部受到一定的冲击振动，锁舌也不会自行回缩解锁；需要开门时，将把手向上扳动90度，首先会带动偏心轴转动，先解除锁舌对柜体边框的压紧力，继续扳动到行程终点时，锁舌完全回缩到锁体内部，此时就可以直接拉动把手带动门体开启，整个操作过程不需要额外的钥匙动作（同结构也可扩展锁芯模块实现钥匙锁止），单手握持就可以完成解锁、开门的连贯动作，适合操作人员需要频繁开关柜门的运维场景。

　　外形尺寸上，锁体基座的外轮廓控制在较小的尺寸范围内，不会在门板表面占用过多的安装空间，把手部分做了圆弧过渡的握持造型，边缘没有尖锐的棱角，操作人员戴劳保手套操作时也不会出现刮蹭、打滑的问题；锁体内部的传动部件都做了限位结构，把手扳动的两个极限位置都有硬限位挡块，避免操作时用力过大导致内部凸轮结构过位损坏，同时锁舌的伸出长度做了合理设计，既保证足够的卡接深度，也不会因为锁舌伸出过长导致关门时和柜体边框发生碰撞刮擦。

　　在实际选型适配的时候，这类锁具需要匹配柜体边框的锁扣位置，安装时需要保证锁体基座和门板表面完全贴合，固定螺丝的锁紧力矩控制在合理范围，避免力矩过大导致塑料基座变形或者金属基座压迫门板漆面出现掉漆锈蚀；如果是用在有密封要求的户外柜体上，还可以在基座和门板的贴合面加装配套的橡胶密封垫，填补门板表面的平面度误差，进一步提升安装位置的防水防尘性能。不同于平面式的转舌锁，这款带长把手的锁具在启闭时可以提供更大的操作力矩，即使是门板上的密封胶条压缩量比较大、需要较大的压紧力才能闭合到位的场景，也可以通过把手的杠杆力轻松完成锁闭，不需要操作人员额外施加过大的按压力量，长期使用的操作疲劳度更低。

　　从结构建模的细节来看，这款锁的各个装配部件都做了合理的拔模斜度，基座和把手的配合位置预留了足够的装配间隙，不会因为温湿度变化出现热胀冷缩卡滞的问题；锁舌部分采用了金属嵌件的结构设计，和内部凸轮接触的受力位置使用金属材质，避免长期反复启闭导致的磨损，外部非受力的装饰部分可以采用工程塑料材质降低整体重量与成本，兼顾结构强度和使用经济性。
