商用场所轴流通风扇结构设计方案

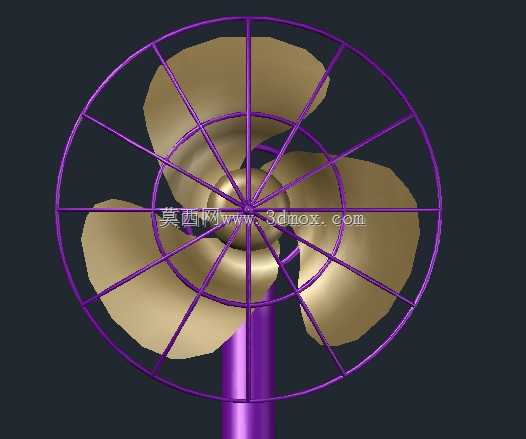

　　在商用公共空间的通风系统设计中，这类轴流结构的通风扇是局部空气置换的核心执行部件，常见于酒店公共区域、餐饮后厨、商超辅助通道这类需要持续定向送风的场景，区别于家用小尺寸风扇，商用场景下的通风设备需要兼顾送风覆盖范围、运行稳定性与安装适配性，避免出现送风死角或者长期运行后结构形变的问题。从结构设计逻辑来看，这款通风扇采用三叶片大弦长的扇叶构型，扇叶曲面采用等变曲率设计，根部做加厚过渡处理，匹配轮毂位置的安装固定结构，既可以降低叶片旋转时的根部应力集中，也能在相同转速下获得更大的送风风量，减少气流沿叶根位置的紊流损耗。扇叶材质选用金属质感的硬质结构方案，表面做光滑圆弧过渡，避免叶片表面出现凹凸结构积尘，降低后期运维的清洁难度，

　　同时金属基材的抗形变能力更强，在长期高转速运行下不会出现叶片蠕变导致的动平衡偏移问题。外围的防护网罩采用径向辐条搭配多圈环形加强筋的结构，辐条从中心轮毂位置向外辐射，与不同直径的环形筋条交叉焊接固定，网罩整体做表面涂装处理，既可以避免金属结构锈蚀，也能形成足够的防护间隙，防止异物误入扇叶旋转区域引发安全事故，网罩的安装边界与扇叶的旋转外径预留足够安全距离，避免扇叶运行过程中与网罩产生剐蹭，同时网罩的边框位置设置快拆卡扣结构，方便后期拆卸清洁扇叶与网罩积尘。底部的支撑立柱采用圆柱形空心结构，在保证结构支撑强度的前提下降低整体设备重量，立柱内部预留走线空间，将供电线路隐藏在结构内部，避免线路外露引发的磕碰破损或者安全隐患，立柱与底座的连接位置设置加强筋结构，提升整体设备的抗倾覆能力，即使受到轻微外力碰撞也不会出现倾倒问题。从安装适配维度来看，这款通风扇既可以搭配落地底座做移动式送风，也可以拆除底座结构，通过立柱顶部的安装法兰将设备固定在墙面或者吊顶支架上，适配不同商用场景的安装需求，设备的整体旋转外径控制在常规商用通风设备的通用尺寸区间内，安装时不需要对原有建筑结构做大规模改造，替换旧设备时可以直接匹配原有安装点位的固定孔位，降低现场施工的改造成本。在功能设计层面，这款通风扇的送风方向可以沿立柱连接轴做俯仰角度调节，调节范围覆盖水平送风到向下30度区间，可以根据现场的空气流通需求调整送风角度，针对不同层高的空间都能实现有效的空气循环，

　　比如在酒店大堂这类层高较高的空间，可以调整角度将上层滞留的空气带动到下层活动区域，在餐饮后厨这类需要定向排送风的场景，可以调整角度对准油烟产生区域，辅助油烟收集设备提升排烟效率。扇叶与电机的连接位置采用锥面配合的固定结构，相比平键连接的方案，锥面配合的同轴度更高，运行时的振动更小，同时拆卸维护时不需要额外的拉马工具，直接松开锁紧螺母就可以拆下扇叶做清洁或者更换，降低运维的操作难度。电机安装位置设置在轮毂后方的封闭罩壳内，罩壳表面做散热格栅设计，既可以保证电机运行时的散热需求，也能避免油污、水汽直接接触电机绕组，提升设备在潮湿、多油烟场景下的运行寿命，电机的固定支架采用三点式减震结构，在支架与安装基座之间加装橡胶减震垫，

　　吸收电机运行时产生的振动，避免振动传递到网罩或者立柱结构引发共振噪音。从气流组织的设计角度，三叶片的构型相比多叶片方案，在相同转速下的送风距离更远，适合大空间的空气循环需求，叶片的翼型截面经过气动优化，叶片前缘做圆角处理，后缘做薄化切边，减少气流在叶片表面的分离损失，降低运行时的气动噪音，避免在酒店这类对噪音控制有要求的场景下产生扰民问题。网罩的环形筋条间距经过测算，既满足安全防护的间隙要求，也不会因为筋条过密阻挡送风气流，减少气流穿过网罩时的压力损失，保证送风效率不会因为防护结构出现大幅衰减。设备的整体配色采用辨识度较高的防护网紫色与扇叶金属金色搭配，在商用空间中既可以作为通风设备使用，也能在一定程度上适配空间的装饰风格，不会因为设备外观过于突兀影响整体空间的视觉效果。在结构强度校核层面，扇叶的最大应力出现在叶片根部与轮毂连接的位置，设计时通过加厚根部截面、设置圆弧过渡圆角的方式将应力控制在材料许用应力范围内，网罩的辐条与环形筋的连接位置采用满焊处理，保证整体结构的抗冲击能力，即使受到外力撞击也不会出现网罩脱开的问题，立柱的壁厚经过抗弯强度校核，在设备最大俯仰角度送风时，立柱的最大形变量控制在允许范围内，不会出现长期使用后立柱弯曲的问题。
