嵌入式超声波测距探头结构设计

　　这款超声波感应部件的结构设计，核心围绕近距离非接触检测场景的实际安装需求展开，日常在智能泊车辅助、小型物料到位检测、自动门触发感应、液位非接触测量这类场景中都能见到同类型部件的应用，核心功能是通过发射并接收回波计算与前方障碍物的距离，输出可被主控系统识别的电信号，完成距离判定与触发逻辑。

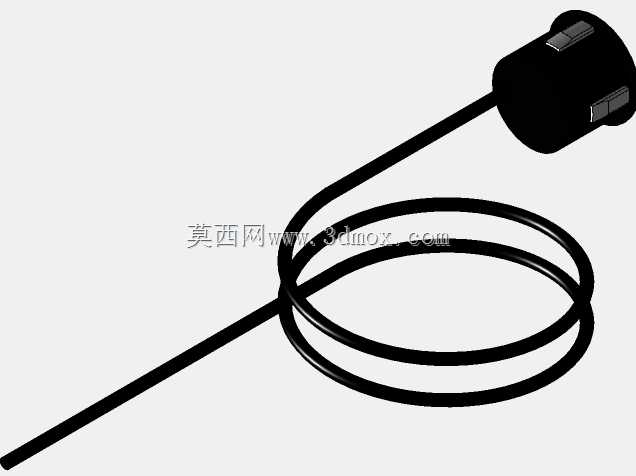

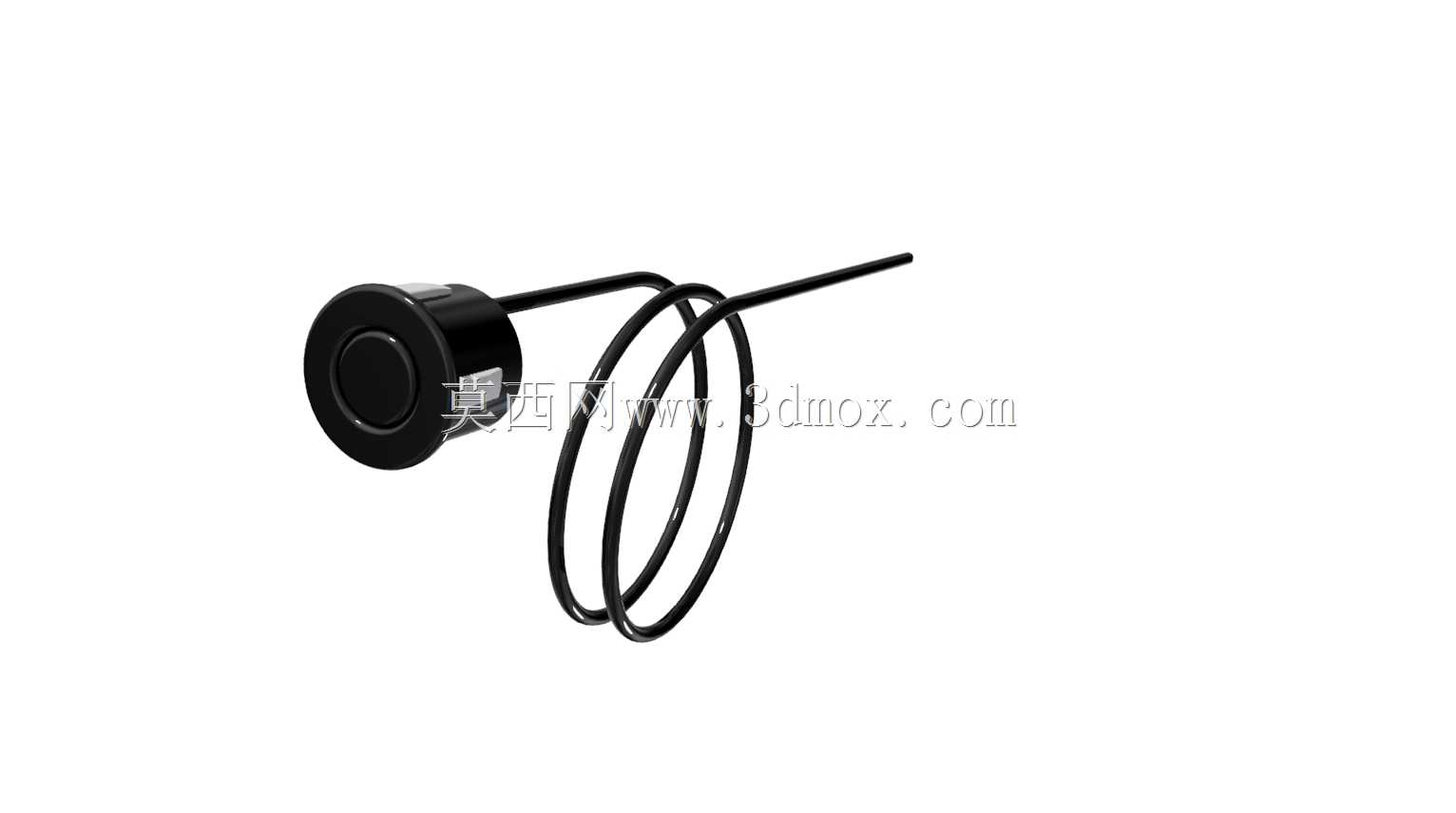

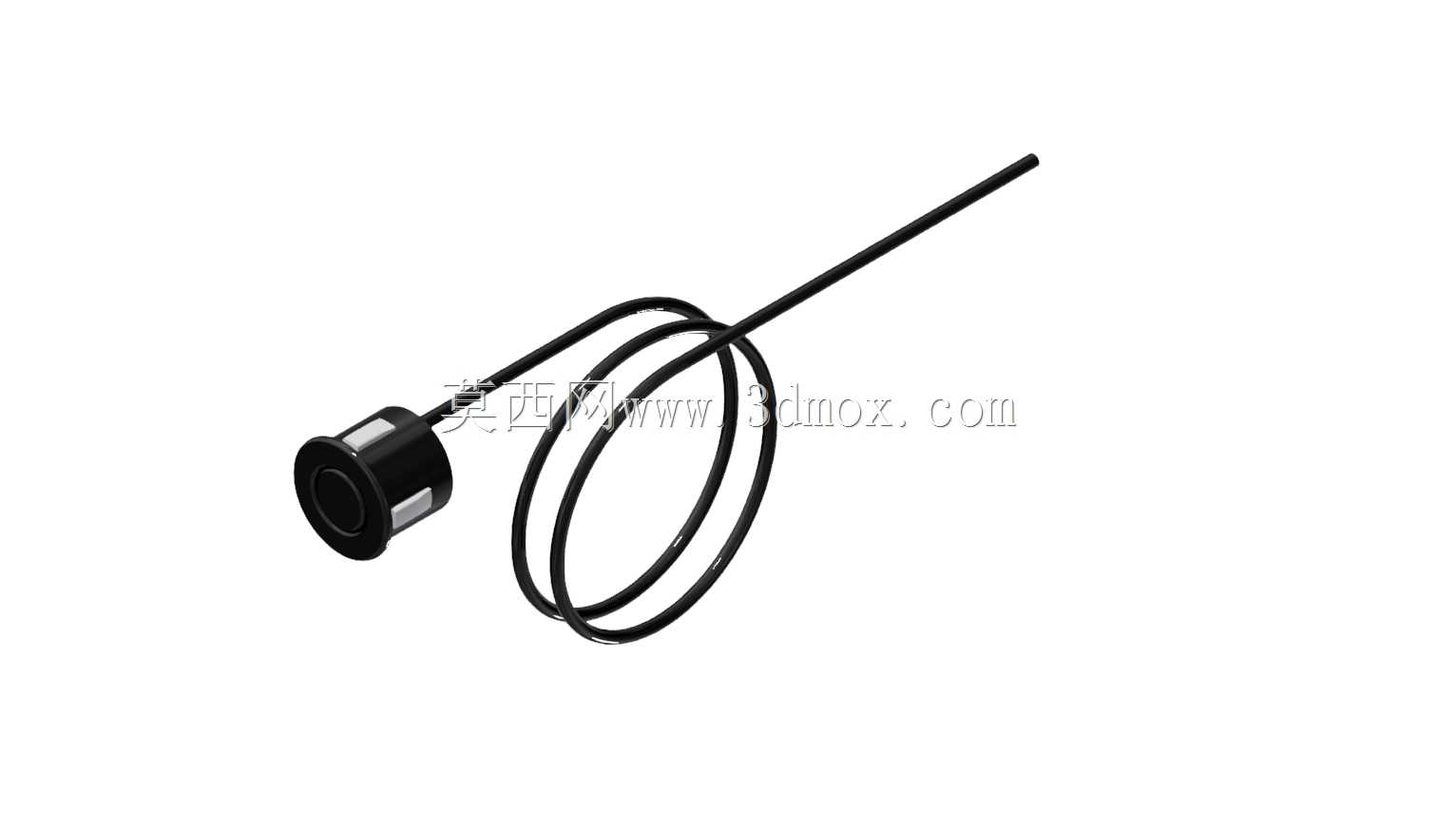

　　从结构设计思路来看，探头主体采用圆柱嵌入式安装形态，外壳做了阶梯轴式的限位结构，安装时仅需在对应安装面板上开出匹配直径的圆孔，将探头从面板外侧推入，依靠外壳前端的凸缘即可完成轴向定位，不需要额外设计复杂的固定支架，能大幅降低安装面的加工复杂度，适配厚度在1.5mm到3mm之间的金属、塑料、玻璃钢等常见设备面板，安装后探头感应端面与安装面基本齐平，不会突出过多造成剐蹭，也不会凹陷过深影响超声波的发射接收角度。探头尾部引出的信号线缆做了螺旋状的应力释放结构，区别于普通直出线缆的设计，这种螺旋结构可以在安装空间存在走线偏差、设备运行存在小幅振动的场景下，缓冲线缆受到的拉扯力，避免线缆根部与探头外壳连接处出现断线、接触不良的问题，螺旋段的自然伸展长度可以覆盖10cm到30cm的走线距离，足够应对大部分嵌入式安装场景的内部走线余量需求，不需要额外延长接线。

　　功能特性上，探头的感应端面采用硬质透声材料封装，既可以保证超声波信号的高效透射，减少信号在封装层的衰减，又能阻挡外部的灰尘、水汽进入探头内部，适配户外或者存在少量溅水的安装环境，外壳主体采用耐候性工程塑料注塑成型，表面做哑光处理，不会在长期光照环境下出现明显的老化脆裂，整体结构没有外露的金属导电部件，安装时不需要额外做绝缘防护，降低了装配过程的工序复杂度。从实际选型适配的角度看，这类探头的波束角设计控制在60度以内，既可以保证正前方的检测灵敏度，又不会因为检测范围过宽造成侧面障碍物的误触发，在泊车辅助场景下，安装在车辆保险杠上时，相邻探头之间的间距可以控制在30cm到40cm之间，不会出现信号串扰的问题；在自动化设备的物料到位检测场景中，安装在输送线侧方时，可以稳定检测到距离探头10cm到3m范围内的常规尺寸物料，不会因为输送线的振动出现误判信号。

　　建模过程中对安装边界做了完整的细节还原，包括探头外壳的配合公差、凸缘的厚度尺寸、线缆出线口的倒角处理、螺旋线缆的自然弯曲形态，都按照实际量产部件的尺寸比例搭建，结构工程师在做整机装配设计时，可以直接将该模型导入装配体，匹配安装孔位的尺寸、预留出线的走线空间，不需要再对探头的安装结构做二次测绘。需要注意的是，这类超声波探头的安装面需要尽量保持平整，不能在感应端面正前方设置金属格栅、凸起筋位等会遮挡声波传播的结构，安装时要保证探头轴线与检测方向保持垂直，倾斜角度超过15度时会明显降低检测精度，甚至出现检测不到目标的情况。另外探头尾部的螺旋线缆在装配时不能过度拉伸，拉伸长度超过螺旋自然长度的1.5倍时，会造成线缆内部芯线的损伤，影响信号传输的稳定性，走线时需要顺着螺旋的自然弯曲方向整理线缆，避免出现线缆打死折的情况。

　　从结构可靠性的角度考虑，探头外壳的拼接缝处做了密封结构设计，在常规的溅水、多尘环境下可以稳定工作，不需要额外增加密封防护套，但如果是长期浸泡在液体中、或者存在强腐蚀气体的场景，还需要额外做密封防护处理，不能直接裸露安装。在做整机的结构布局时，需要将探头安装在远离强电磁干扰源的位置，比如远离大功率电机、变频器这类设备，避免干扰信号通过线缆传入主控系统，造成距离检测数值跳变的问题，如果受安装空间限制无法远离干扰源，需要给探头线缆增加屏蔽层，并且将屏蔽层可靠接地，保证信号传输的稳定性。
