多节铰接式线缆承托导向结构件

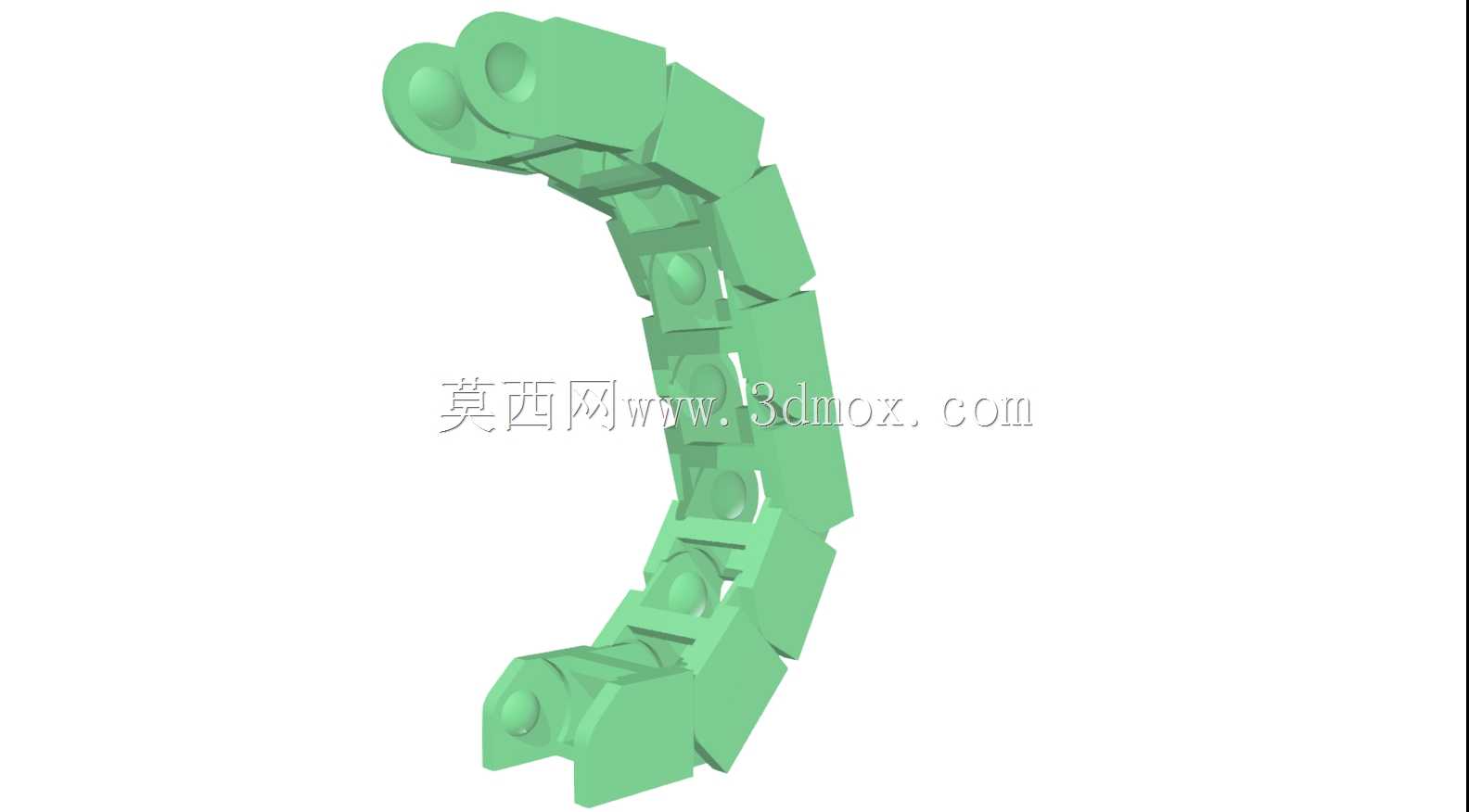

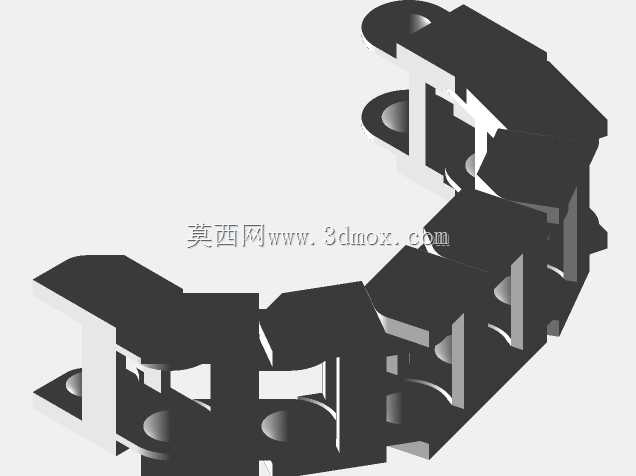

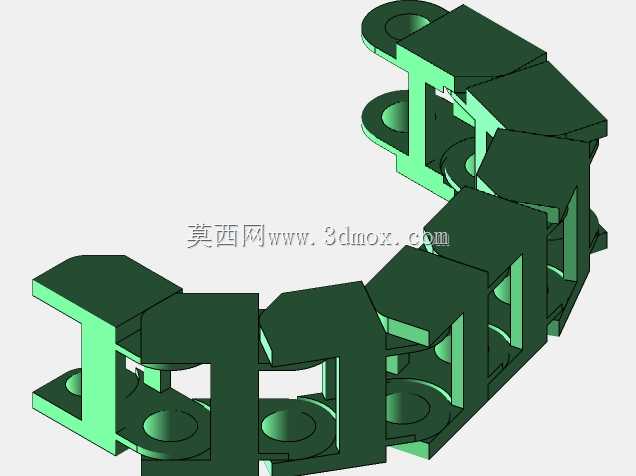

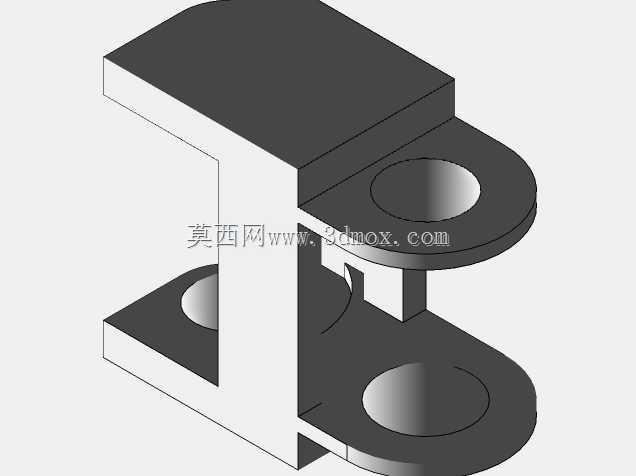

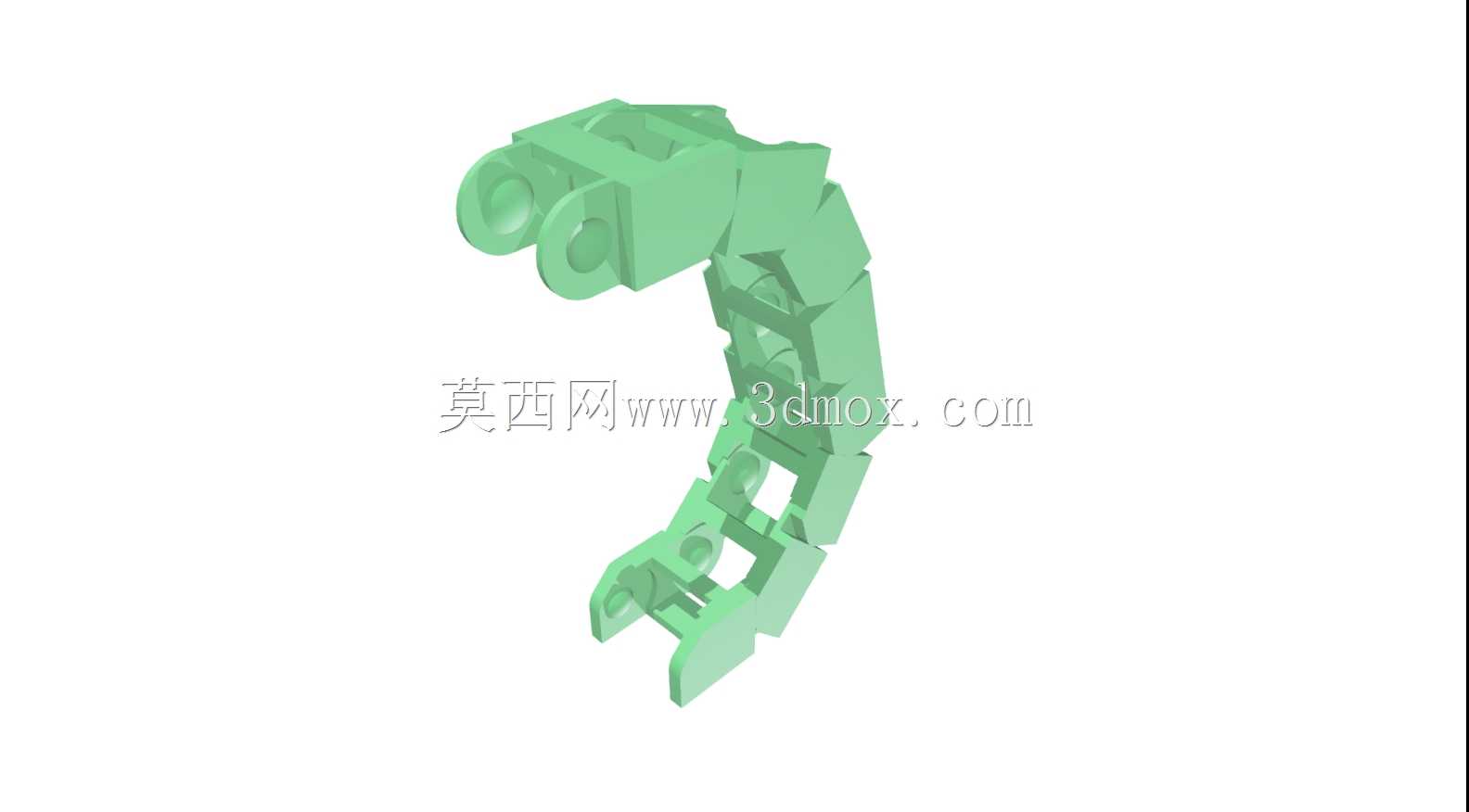

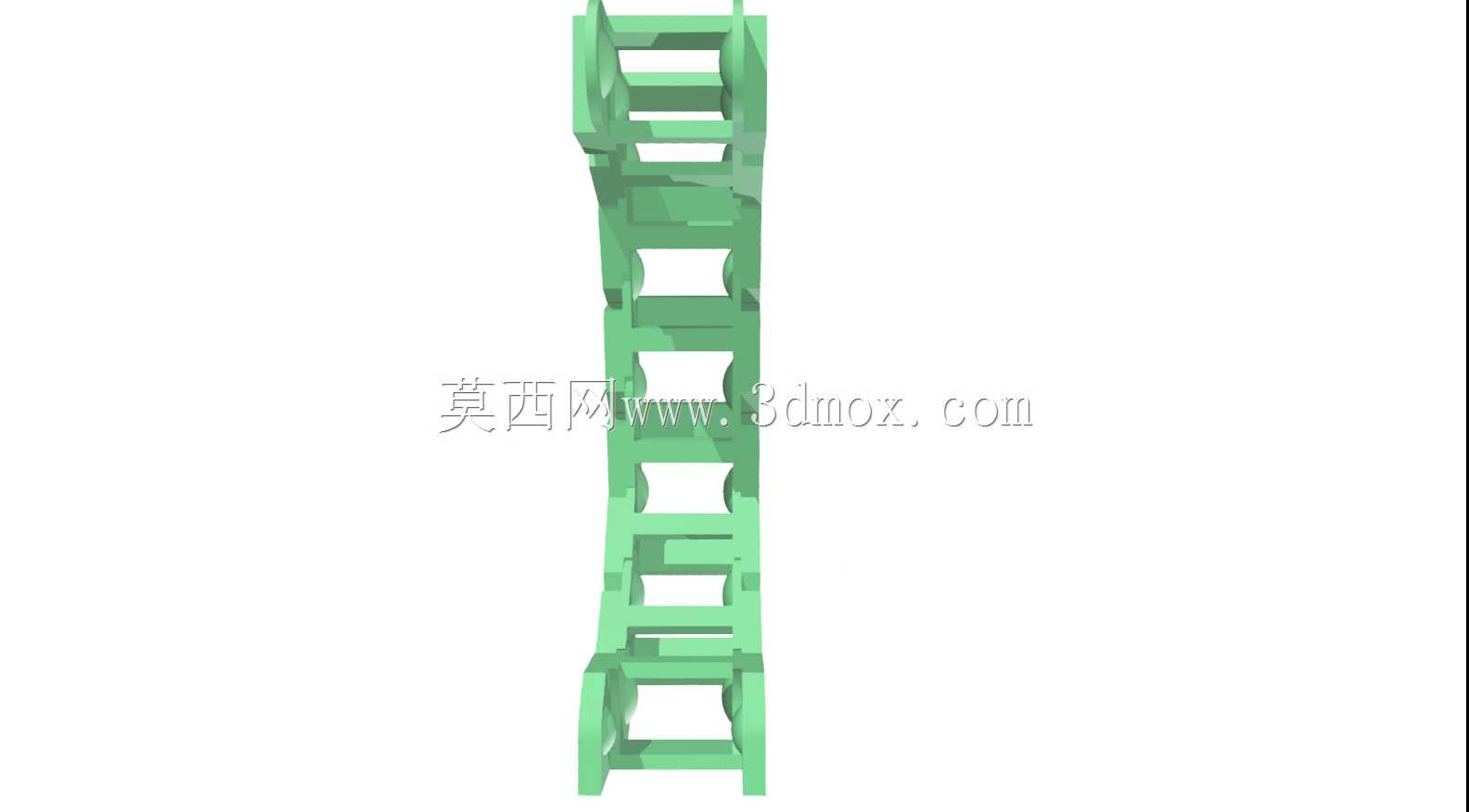

　　在工业设备内部走线、自动化产线动力线缆布设、通讯机柜内部线缆整理的场景中，这类多节铰接的线缆承托结构件是解决线缆随活动部件往复运动时磨损、拉扯、错位问题的核心部件。区别于传统固定式线槽，该结构采用单节链节首尾铰接的组合形式，每一节链节都设置有同轴的铰接孔位，相邻链节通过销轴配合实现一定角度范围内的相对转动，多节串联后可形成适配安装空间的弯曲弧度，既能够给内置的电缆、通讯线路提供封闭的承托空间，避免线缆直接接触设备运动部件造成外皮刮损，也能在线缆随设备端做往复位移时，约束线缆的弯曲半径，防止线缆过度弯折导致内部线芯断裂、信号传输中断。从结构设计逻辑来看，每一节链节都采用一体化的框型结构，两侧设置对称的铰接耳板，

　　耳板上的铰接孔做了同轴度公差约束，保证多节拼接后转动顺畅无卡滞，不会出现相邻链节错位剐蹭的问题；链节内部的空腔做了圆角过渡处理，没有尖锐的棱角，避免穿线时刮伤线缆外护套；链节的外侧设置有连续的限位凸台，当多节链节弯曲到设计允许的最小半径时，相邻凸台会互相抵接，限制结构继续弯折，从物理层面保证线缆的弯曲半径始终大于线径允许的最小弯折值，从根源上规避线缆弯折疲劳失效的风险。在安装边界层面，该结构首端设置有带双安装孔的固定连接端，可通过螺栓直接固定在设备的静态走线端口处，末端可根据需求适配不同的活动端连接接头，适配设备活动端的走线随动需求；单节链节的宽度、内部空腔高度可根据布设线缆的总外径做匹配调整，

　　铰接转动角度根据实际设备的运动行程做对应设计，保证在设备全行程运动过程中，托架既不会拉紧绷直造成额外的负载，也不会过度下垂剐蹭设备内部其他构件。实际应用中，这类铰接式线缆托架常被用在数控机床的主轴走线、工业机器人的关节走线、通讯设备内部的活动模块走线场景中，相比柔性波纹管，它的抗挤压、抗冲击性能更强，在有切削液飞溅、金属碎屑掉落的加工场景中，封闭式的链节结构可以阻挡碎屑进入托架内部磨损线缆，也能避免切削液长期附着在线缆外皮上加速护套老化；相比传统的钢质拖链，这类轻量化的结构件自重更低，在高速往复运动的场景中不会产生过大的惯性冲击，运行噪音也更小，适合对运行平稳性有要求的精密设备内部使用。设计过程中需要重点校核铰接孔的配合间隙，

　　间隙过大会导致多节拼接后整体结构晃动量过大，运动过程中产生额外的振动，间隙过小则会导致转动阻力过大，增加设备运动端的负载，长期运行还会出现铰接部位磨损加剧的问题；同时还要核算单节链节的结构强度，保证在承托满配线缆重量的情况下，链节不会出现形变导致铰接卡滞，尤其是在垂直安装的场景中，链节的承重能力直接决定了托架的使用寿命和线缆的运行安全。
