欧标双插转多用孔电源转换接头结构

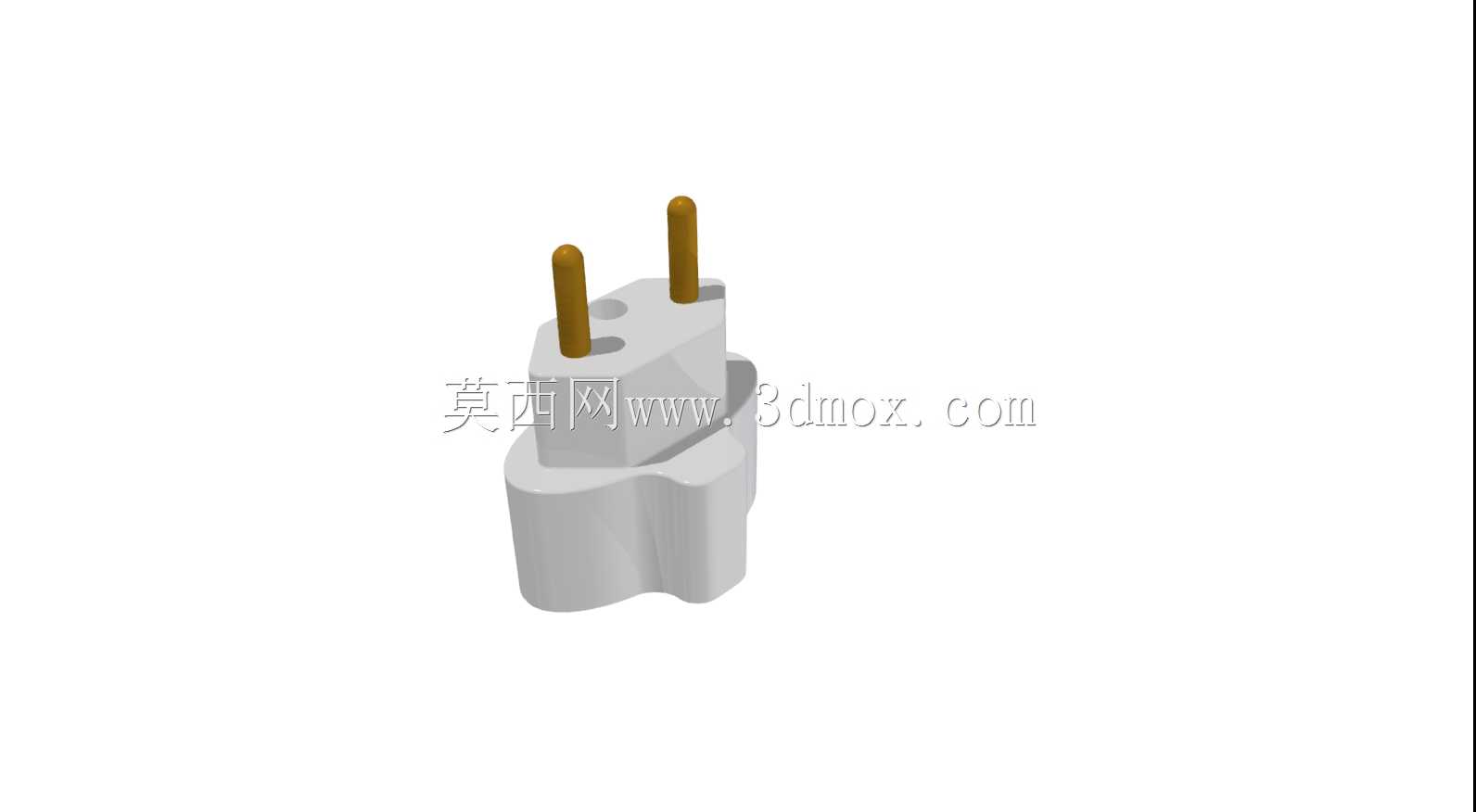

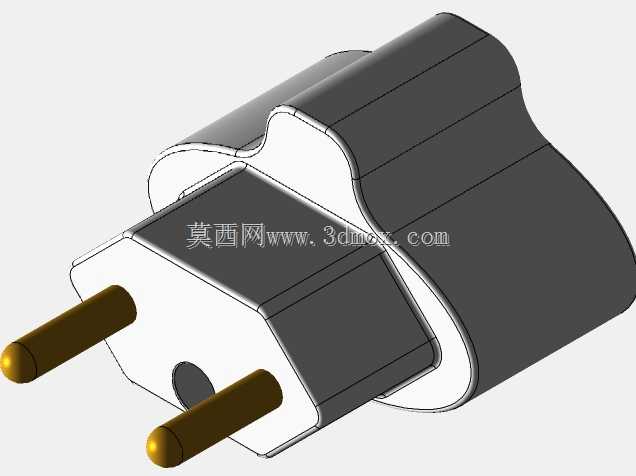

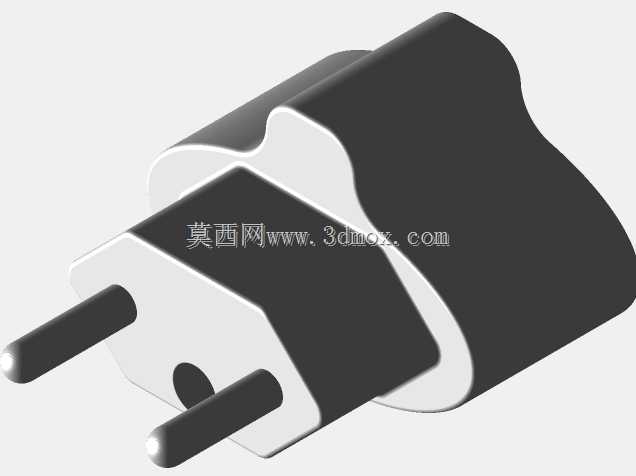

　　这款电源转换接头的三维结构，核心面向民用及小型商用场景下的取电适配需求，常见于跨境出行、老旧插座兼容、多设备临时取电等场景，解决不同制式插头与墙装插座不匹配的取电痛点。从结构设计逻辑来看，整体采用一体化绝缘外壳包裹内部导电构件的布局，外露的两个圆柱插脚为欧标两插制式，插脚采用黄铜材质，表面做钝化处理降低接触电阻，插脚根部做了加粗限位结构，插入插座时可避免插脚过度深入壳体内部，同时限制插入深度，保证插脚与插座铜套的接触长度符合电工安全规范，插脚与内部导电片采用铆接工艺固定，相比焊接结构抗振动性能更好，长期插拔也不会出现松脱虚接的问题。外壳采用阻燃PC材质注塑成型，分型面设置在壳体侧部的圆弧过渡位置，合模线做了磨平处理，避免使用时割手，

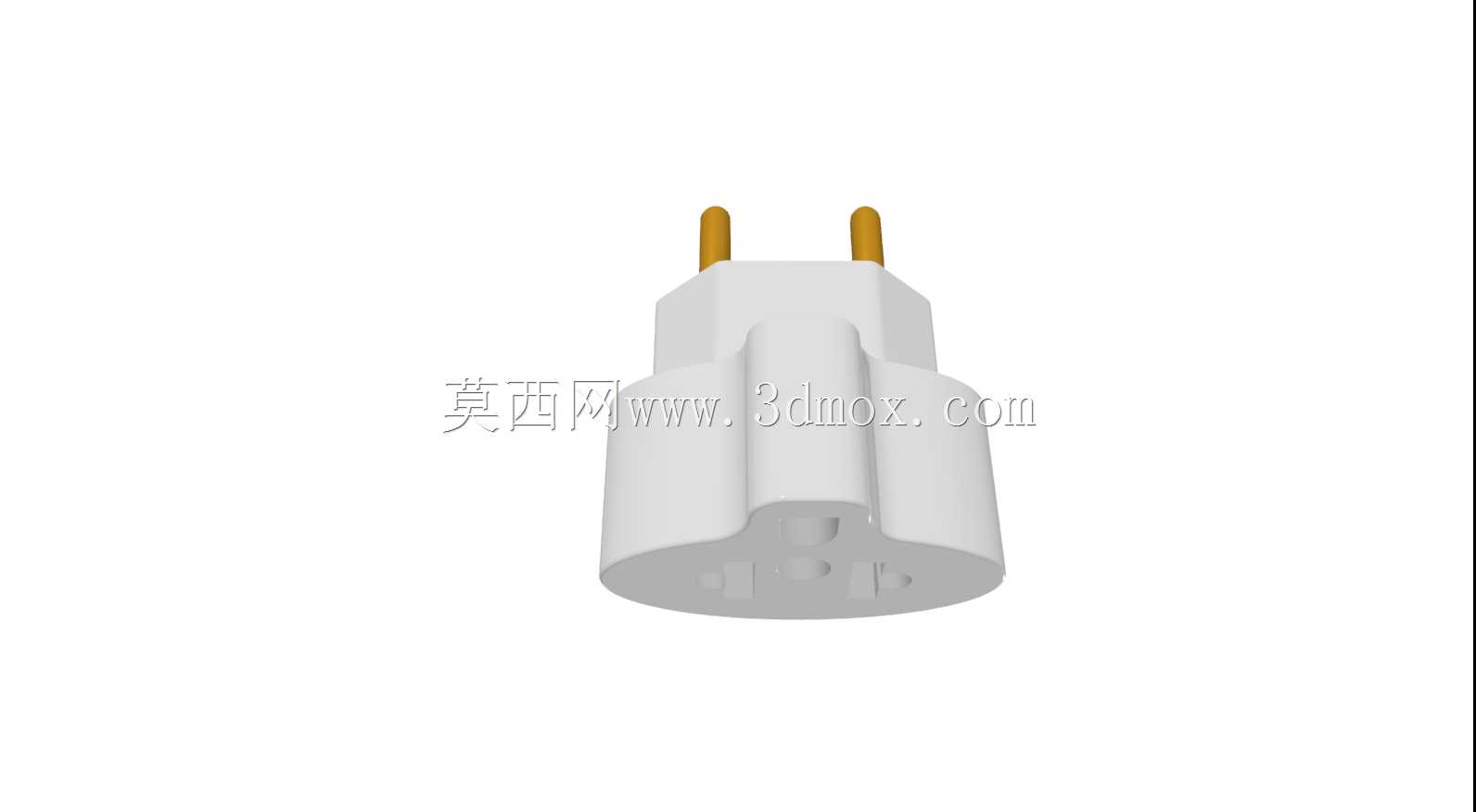

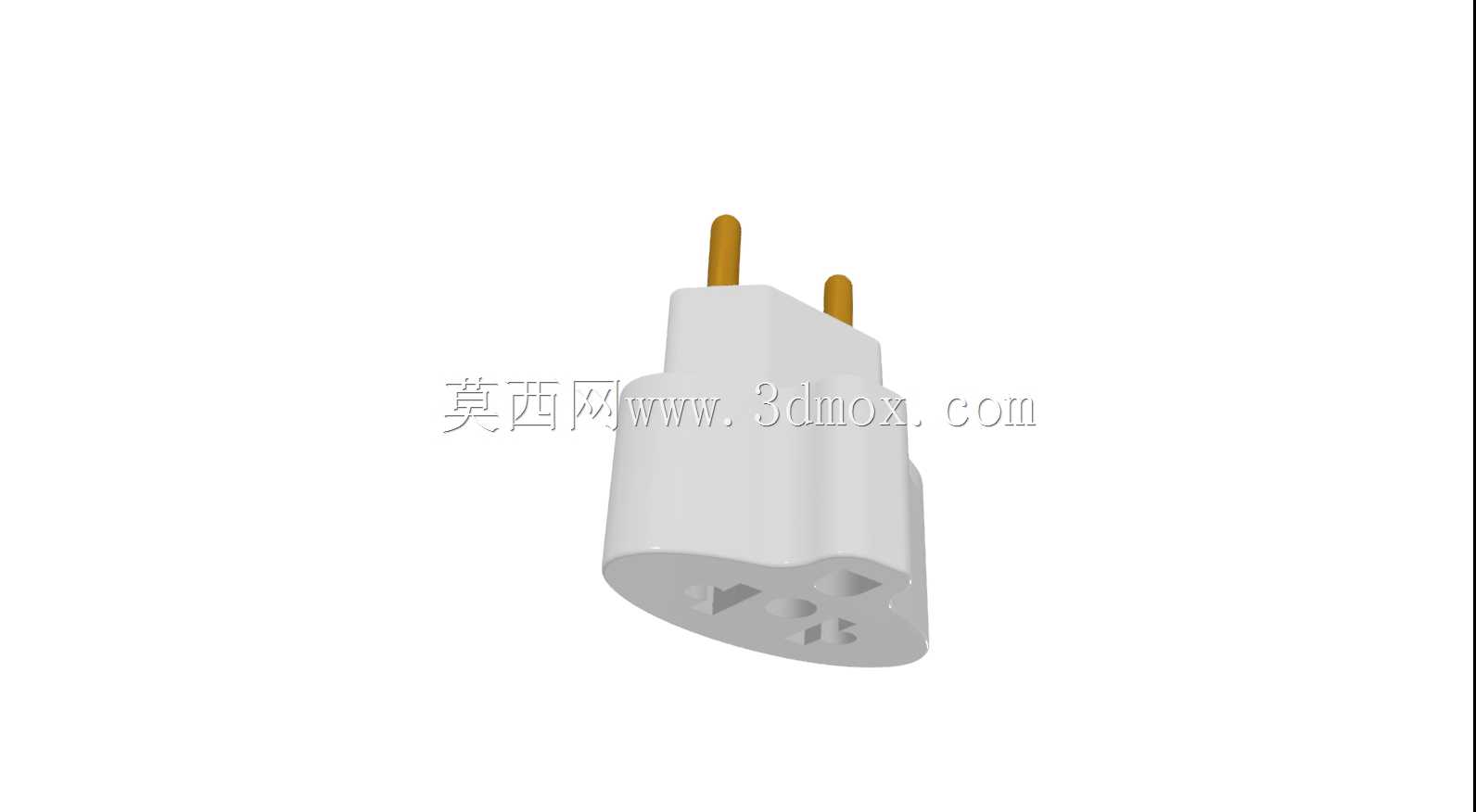

　　壳体表面做细磨砂纹理，既提升握持插拔时的摩擦力，也能减少日常使用中划痕的产生。壳体下部的插孔区域做了内凹式防护门结构，防护门采用带复位弹簧的绝缘挡板，单孔插入时挡板会被侧边限位结构卡住无法推开，只有当两个插脚同时对应插入时，才能同步顶开防护门接触内部导电片，可有效避免儿童误触单极金属件引发的触电风险。从安装边界尺寸来看，插脚中心距严格匹配欧标两孔插座的孔位间距公差，插脚直径、外露长度均符合对应制式的尺寸规范，插入墙装插座后，壳体突出墙面的厚度控制在合理范围，不会遮挡相邻插座的插孔位置，也不会因为突出过多容易被磕碰导致松脱。内部导电片采用锡磷青铜一体冲压成型，导电片的接触部位做了弧形抱爪结构，插入外接插头时，

　　抱爪会依靠自身弹性抱紧插脚，保证接触压力稳定，避免接触不良导致的发热问题，导电片之间设置了绝缘隔筋，将不同极性的导电件完全分隔开，即使出现极端情况下的插脚歪斜，也不会造成极间短路。壳体的拼接采用超声波焊接工艺，焊接筋沿壳体边缘连续布置，焊接后壳体接缝紧密，可达到日常防泼溅的防护等级，日常使用中溅到少量水渍也不会渗入内部引发短路。在实际选型使用中，这类转换接头仅适用于二类电器的取电适配，没有接地导通结构，不能用于需要接地保护的一类大功率电器，额定电流、电压参数匹配常规民用取电标准，可满足小功率数码设备、小家电的取电转接需求。建模过程中对所有配合公差做了预留，插脚与外壳的配合间隙、防护门的活动间隙、

　　导电片的装配余量都按照注塑件的常规公差范围设置，开模生产时不需要额外调整结构即可直接投入注塑生产，插孔的位置度公差控制在合理范围，保证外接插头可以顺畅插入，不会出现卡滞或者插不到位的情况。壳体的外形做了多段圆弧过渡，没有尖锐棱角，握持插拔时手感舒适，插脚前端做了圆弧导角，对准插座孔位时可以顺利导入，不需要反复调整对位。
