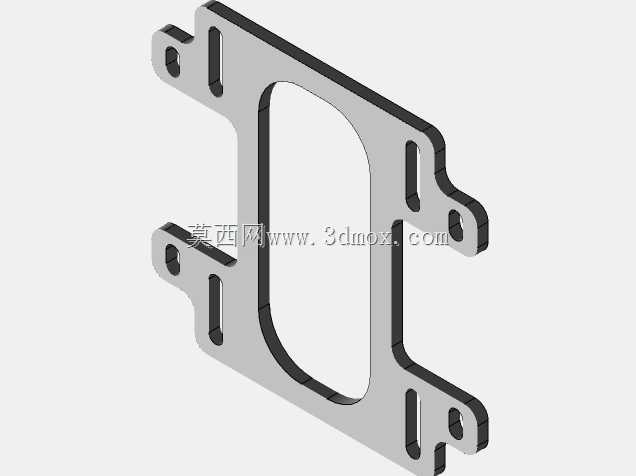

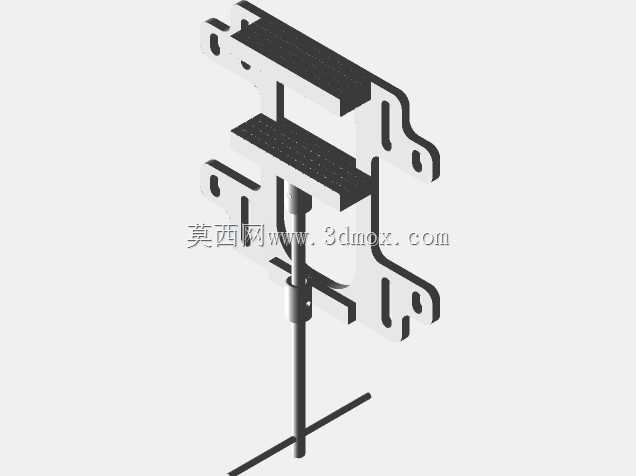

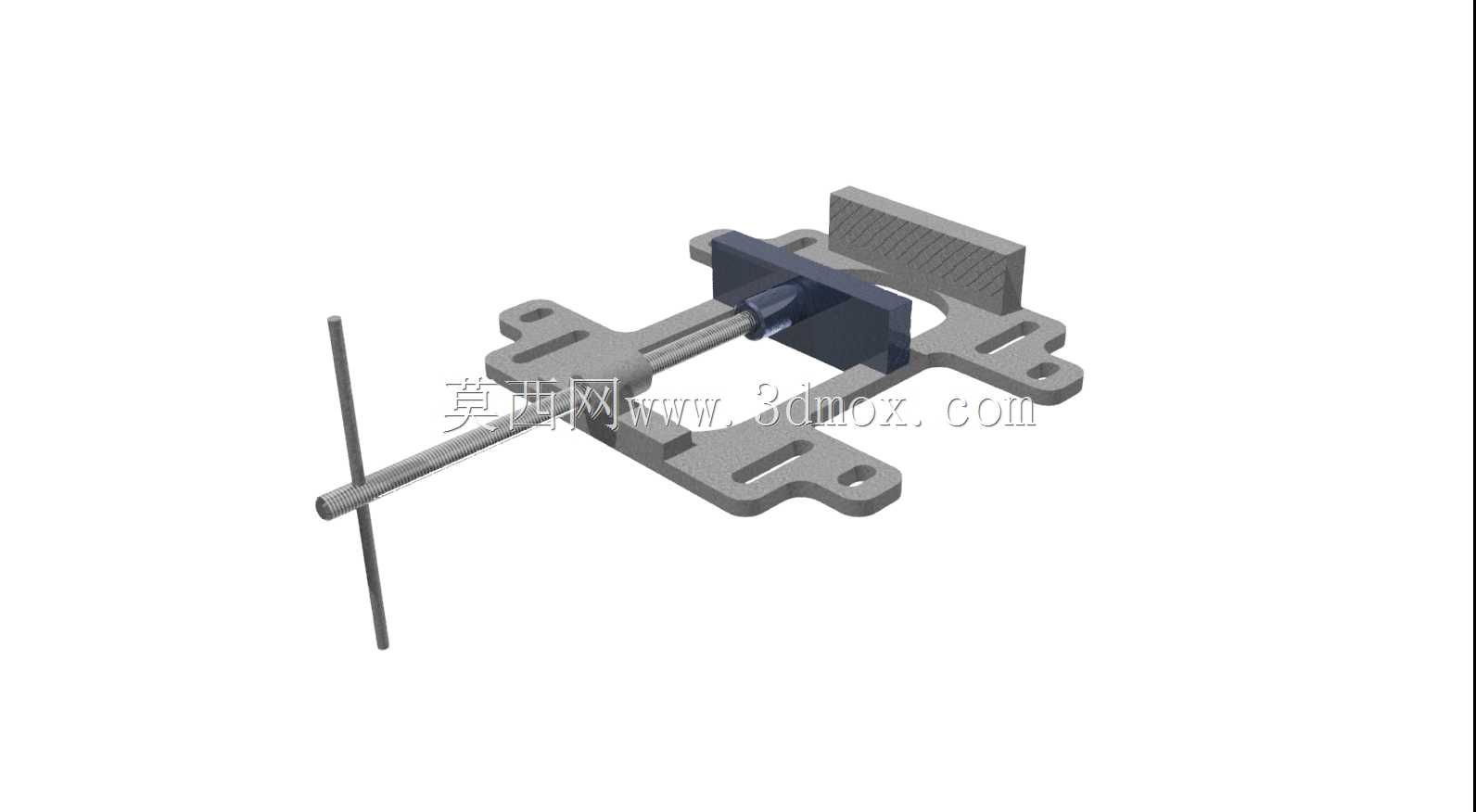

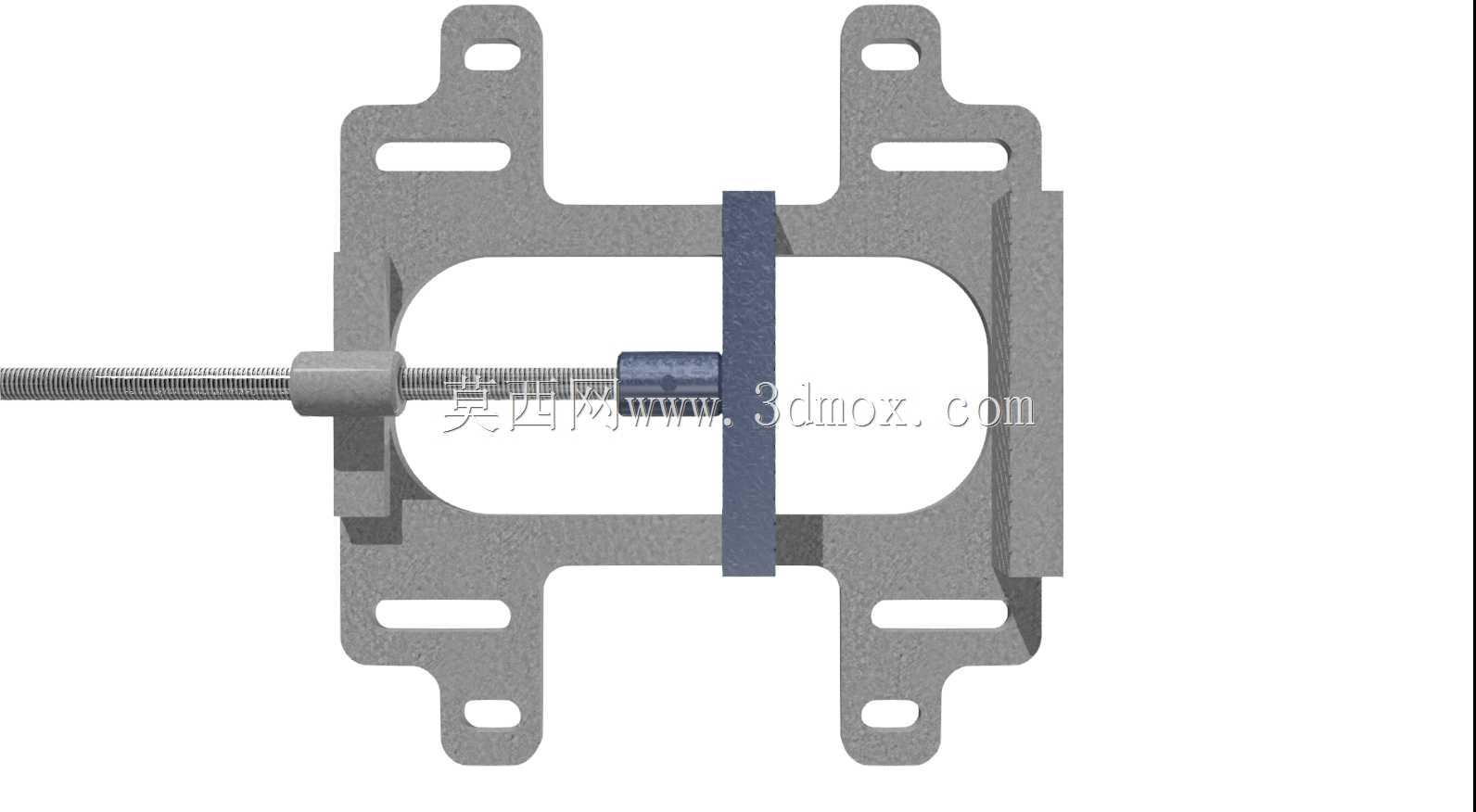

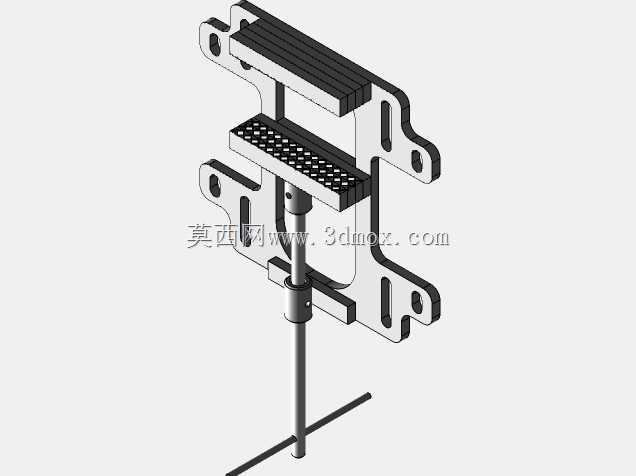

在小型工件装夹、工位辅助定位的作业场景里,这类手动丝杆驱动的夹持结构是一线装配、检测工位上十分常见的工装形式,它不需要外接动力源,完全依靠人工转动丝杆实现夹持块的直线进给,适配小批量多品种的柔性作业需求,在五金修配、小型零件检测、教学实训台架搭建等场景中都能见到同类结构的应用。从结构组成来看,该工装主体采用一体式冲压成型的安装底座作为承载基础,底座上开设多组长条形调节安装孔,既可以通过螺栓穿过长孔将整个工装固定在工作台面、工装架体上,长孔的预留长度也给安装位置的微调留出了足够余量,不需要在安装基体上反复配钻定位孔,适配不同安装基面的孔位偏差。底座两侧的立臂为丝杆提供了稳定的支撑导向,丝杆采用梯形传动螺纹,具备良好的自锁性能,

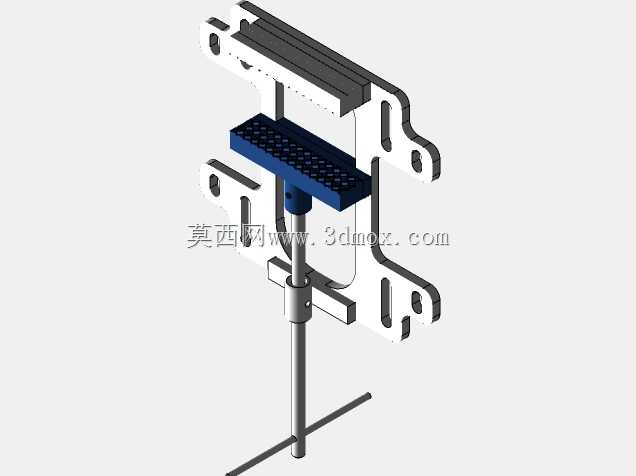

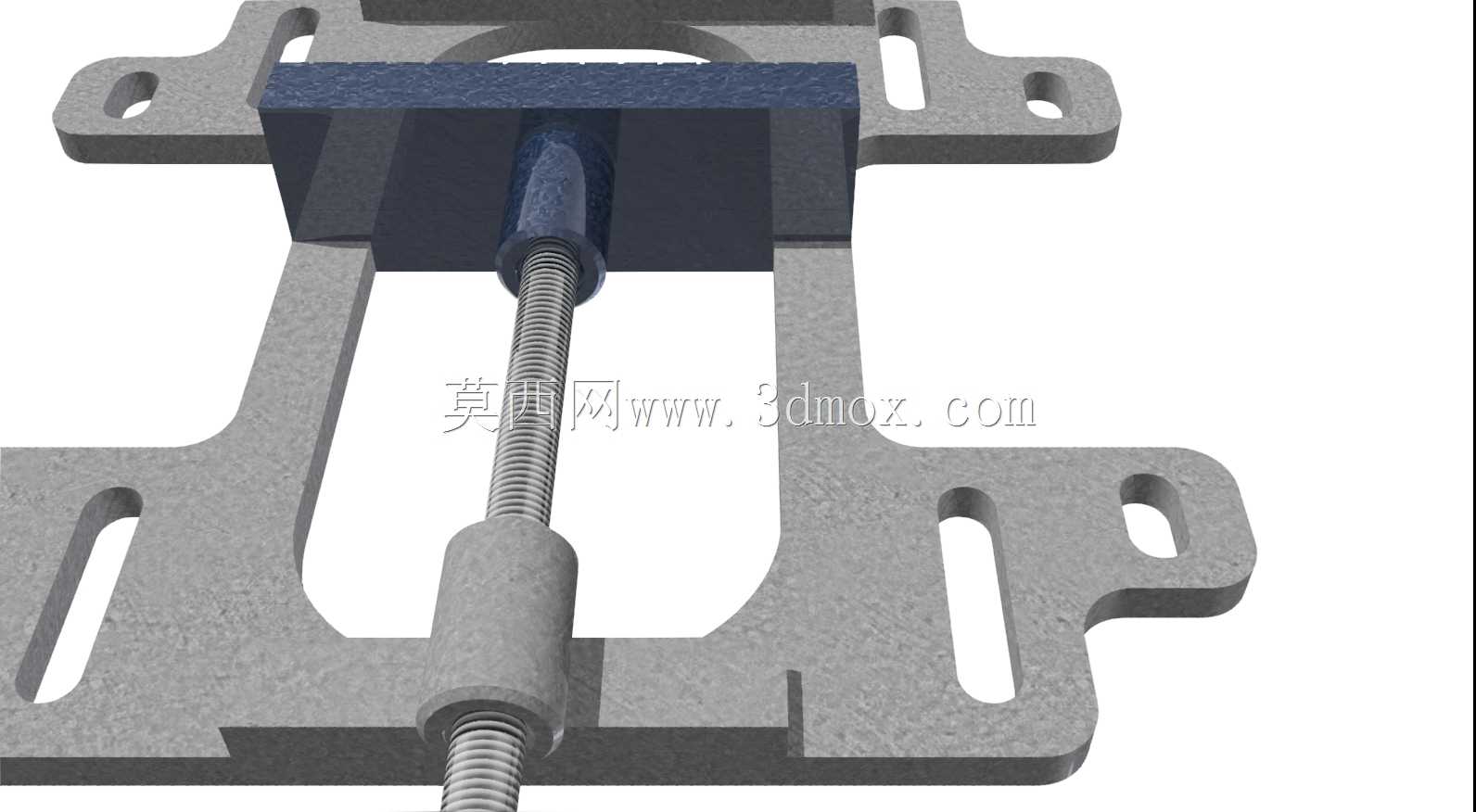

当夹持块压紧工件后,不会因为工件的反作用力出现丝杆回退、夹持松脱的问题,不需要额外增加锁止结构就能保持稳定的夹持力。中间的夹持压块采用矩形块状结构,与丝杆端部做活动连接,丝杆转动时压块不会随丝杆一同旋转,只会沿着立臂的导向方向做直线进退,压块的压紧面做了平面度处理,与工件接触时可以均匀施加压力,避免压伤工件表面或者出现夹持偏斜。在设计这类简易夹持工装时,首先要明确的是夹持行程范围,该结构的丝杆有效行程覆盖了底座中部的开放空间,能够适配不同厚度尺寸的工件装夹需求,从薄片状的钣金件到一定厚度的型材、块状零件都可以通过调整丝杆进给量实现可靠夹紧。其次要考虑安装边界的适配性,底座的安装孔采用对称布局,孔距尺寸符合常规工作台T型槽的间距标准,
也可以适配通用铝型材框架的安装槽尺寸,不需要额外制作过渡连接板就能完成固定。结构上做了简化处理,没有多余的复杂传动部件,所有零件都采用常规机械加工工艺即可制作,底座可以采用钢板冲压或者激光切割下料后折弯成型,加工成本低,后期维护也十分方便,丝杆出现磨损后可以直接替换标准梯形丝杆,不需要更换整个工装主体。实际使用过程中,操作人员只需要转动丝杆末端的握持部位,就能带动压块前进或者后退,装夹工件时先将压块退到足够的开口位置,放入工件后转动丝杆带动压块压紧工件即可,操作门槛低,不需要专门的操作培训就能快速上手。这类简化结构的夹持工装,相比气动、液压驱动的夹紧装置,没有管路布线、动力源配套的要求,在没有压缩空气、

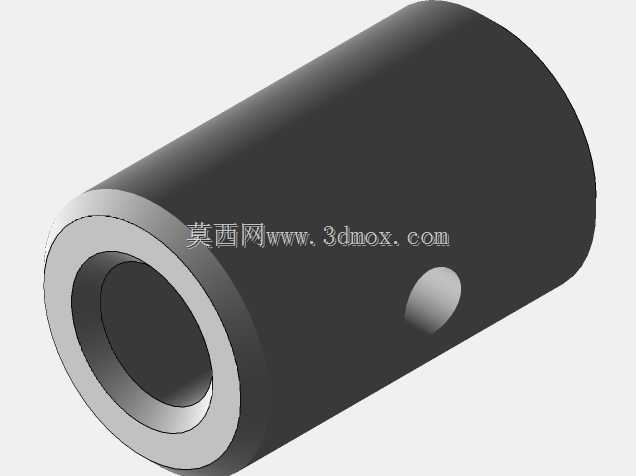

电力供应的临时作业场景也能正常使用,同时整体重量较轻,方便根据作业需求随时移动位置,调整工位布局。结构的受力路径也十分清晰,夹持工件时的反作用力直接通过压块传递到丝杆,再由丝杆传递到底座两侧的立臂,最终通过底座的安装螺栓传递到安装基体上,整个受力路径短,没有多余的传力环节,刚性表现足够应对小型工件的装夹需求,不会出现夹持过程中结构变形导致的工件定位偏移。在细节处理上,底座的中部开放区域留出了足够的操作空间,工件装夹后下方没有多余的结构遮挡,方便对工件进行划线、钻孔、尺寸检测等作业,也方便清理装夹过程中掉落的切屑、杂物,不会出现杂物堆积在工装内部影响丝杆传动的问题。丝杆与立臂的配合部位预留了润滑间隙,日常使用时只需要定期在丝杆螺纹部位涂抹少量润滑脂,就能保持丝杆传动的顺畅,避免长时间使用后出现螺纹卡滞、磨损加剧的问题。压块与丝杆的连接部位采用间隙配合,允许压块在小范围内自适应调整角度,当工件的被夹持面存在微小的平面度误差时,压块可以自动贴合工件表面,保证夹持力均匀分布,避免出现点接触导致的工件压痕或者夹持不稳。
