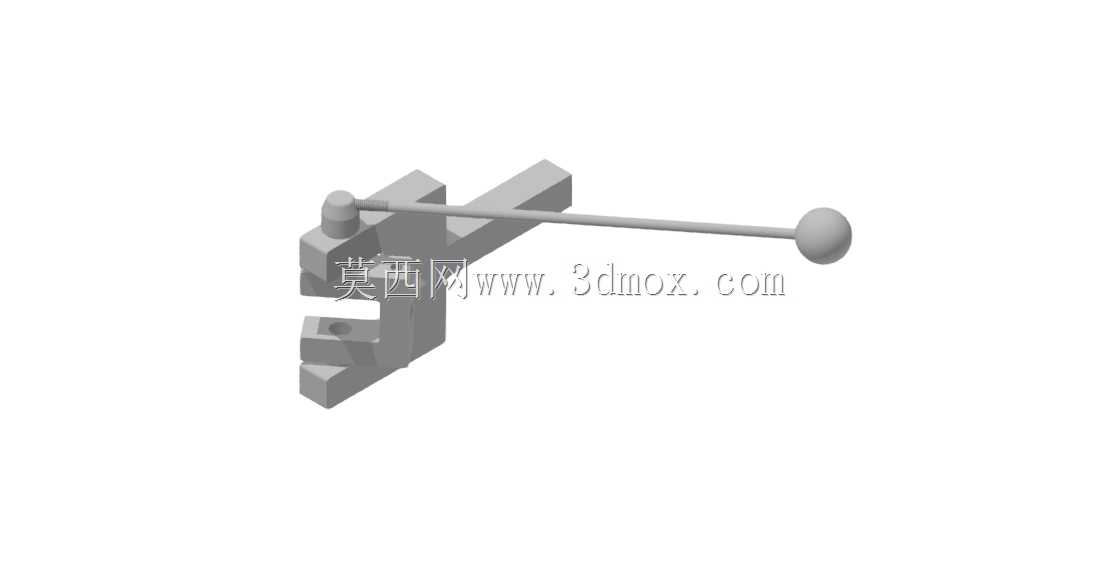

杠杆式球形操作手动锁紧夹具结构

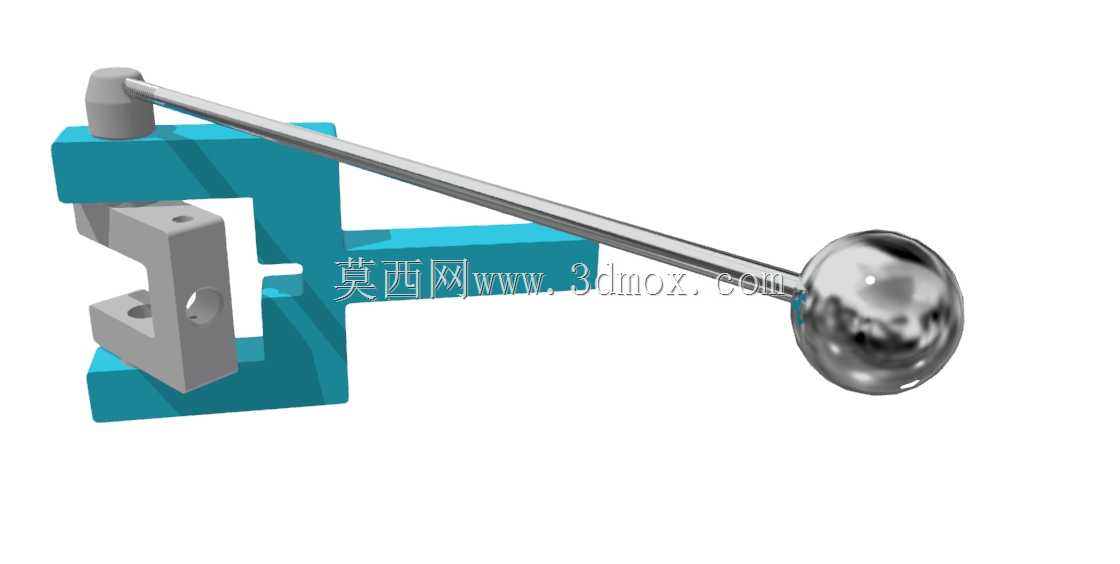

　　在中小批量零部件的机加工工位、装配线定位环节，这类带球形操作端的杠杆式手动锁紧夹具是一线班组使用频率极高的工装部件，很多做非标工装设计的工程师刚入行时，最先接触的实操类结构往往就包含这类手动夹紧单元。不同于气动、液压驱动的夹紧机构，这类纯机械结构的手动夹具不需要外接动力源，在没有气源、电源布设的临时维修工位、野外装配场景，或者小批量试制的零散工位上，完全依靠操作人员手动扳动操作杆就能完成工件的夹紧与松脱，不会因为动力中断导致工件移位，可靠性在离散制造的零散作业场景里反而比动力驱动的夹具更有优势。

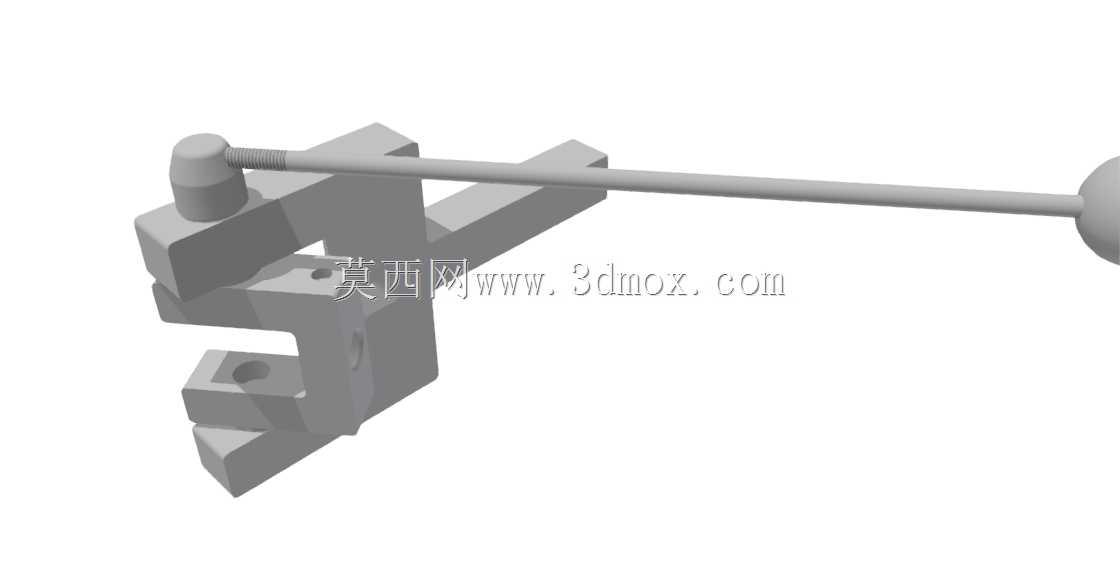

　　从结构功能逻辑来看，这套夹具的核心是利用杠杆的力放大原理，操作人员握持球形手柄端施加的扳动力，经过长力臂的放大后传递到前端的夹紧块位置，只需要很小的操作力就能在夹紧端面产生足够的压紧力，满足普通金属切削加工、部件装配定位时的夹持力要求，不会因为常规的切削振动、装配敲击出现夹件松动的问题。球形操作端的设计不是为了外观好看，而是考虑到操作人员在不同站位、不同操作角度下都能顺畅施力，不管是戴劳保手套操作还是徒手操作，球形曲面都不会出现硌手、打滑的问题，长操作杆的长度经过匹配设计，既不会因为力臂过长导致操作时占用过多工位空间，也不会因为力臂过短导致操作力过大，增加操作人员的劳动强度。

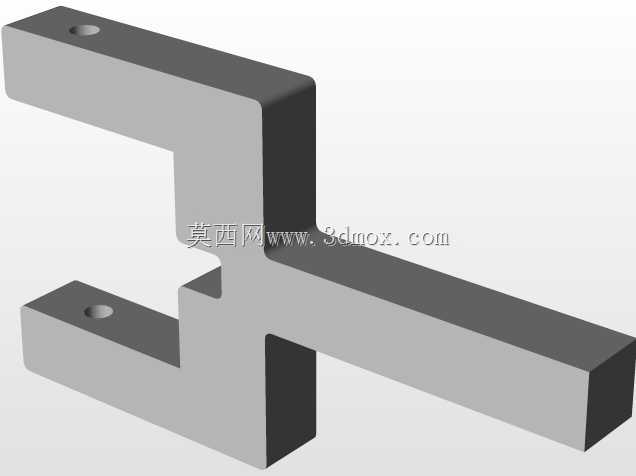

　　设计这类夹具的时候，首先要明确安装边界，底部的C型基座是整个夹具的安装基准，基座上预留的两个安装孔位需要和工位台、工装基板的T型槽或者预留螺纹孔匹配，安装时要保证夹紧块的运动方向和工件的被夹紧面垂直，避免夹紧力出现分力导致工件定位偏移。前端的活动夹紧块采用了分体式设计，和杠杆驱动端做了可拆连接，磨损之后可以单独更换夹紧块，不需要更换整个夹具主体，能降低长期使用的维护成本；夹紧块和工件接触的端面做了平面处理，部分工况下还可以在接触端面加装铜质或者尼龙材质的保护垫，避免夹紧力过大在工件表面留下压痕，适合有色金属件、表面处理完成后的成品件装配定位使用。

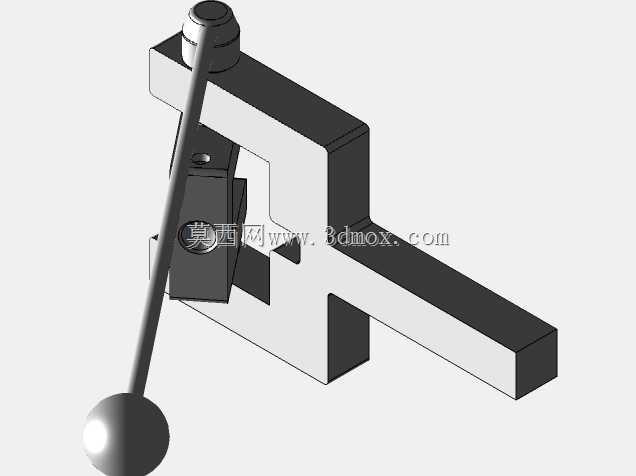

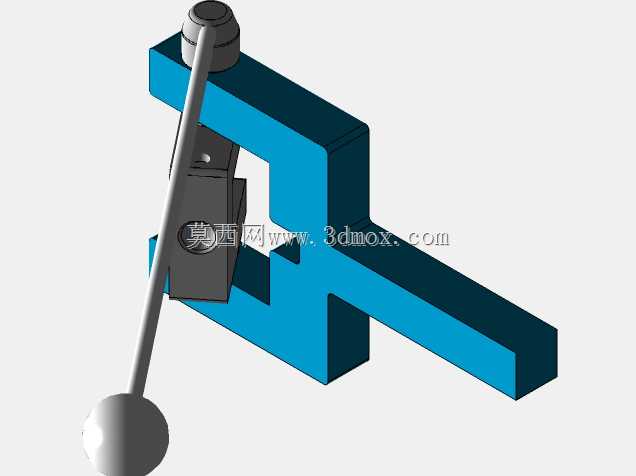

　　从安装尺寸的匹配逻辑来说，这套夹具的C型基座开口尺寸决定了可夹持工件的最大厚度范围，设计时需要根据常用工件的厚度区间调整基座的开口高度，开口过大容易导致夹紧行程过长，操作效率降低，开口过小则会限制夹具的适用范围。长操作杆的摆动角度需要做限位设计，在夹紧到位和完全松脱的两个极限位置设置硬限位，避免操作人员扳动角度过大导致杠杆机构过死点，出现夹具无法正常松脱的问题；杠杆的铰接位置采用了销轴连接，销轴和铰接孔之间预留了合适的配合间隙，既保证杠杆转动顺畅不会卡滞，也不会因为间隙过大导致夹紧时出现旷量，影响定位精度。

　　在实际生产场景里，这类夹具除了用在机加工工位的工件装夹，还经常被用在焊接工装的定位环节，焊接时的飞溅大、作业环境复杂，这类纯机械结构没有精密的电子元件、密封件，不会因为焊接飞溅、粉尘堆积出现故障，日常维护只需要定期在铰接销轴位置加注少量润滑脂，就能保证长期使用的操作顺畅性。和常见的螺旋式压板夹具相比，这类杠杆夹具的操作速度更快，只需要一次扳动就能完成夹紧或者松脱，不需要像螺旋压板那样反复拧动螺母，在需要频繁装卸工件的工位上，能大幅降低辅助操作时间，提升单工位的作业效率。

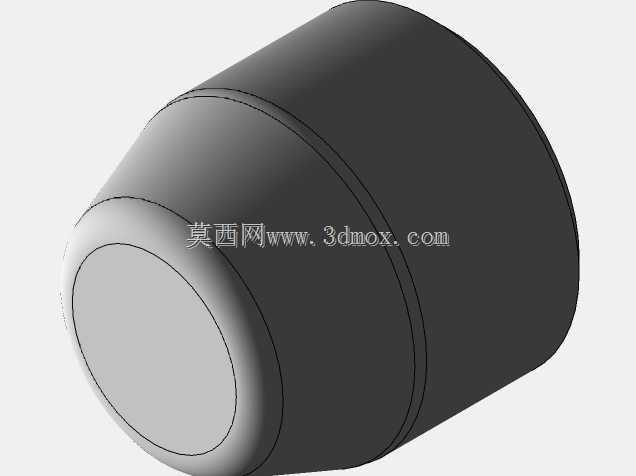

　　做三维建模的时候，要重点关注几个配合位置的尺寸公差：铰接销轴和孔的配合公差要选合适的间隙配合，保证转动灵活的同时控制径向旷量；夹紧块的滑动面要和基座导向面做平行度约束，避免夹紧时出现偏斜导致工件被夹伤；球形手柄和操作杆的连接要做同轴度约束，保证操作时手柄不会出现偏心晃动。整个结构的零件全部采用常规的机加工工艺就能制作，基座部分可以采用型材铣削加工，杠杆部分采用圆钢车削后铣扁加工，球形手柄可以采用标准的机床操作球头配件，不需要开模或者特殊工艺，加工成本低，制作周期短，非常适合非标工装的快速设计、快速制作需求，很多工厂的工装班组在接到临时工装制作任务时，都会优先选用这类成熟的杠杆夹紧结构，只需要根据实际工位的安装尺寸、工件夹持要求调整对应部分的尺寸参数，就能快速完成一套可靠的手动夹紧工装制作，不需要从零开始做结构原理验证，能大幅缩短工装的设计制作周期。
