带缓冲层重载包胶滚轮结构设计

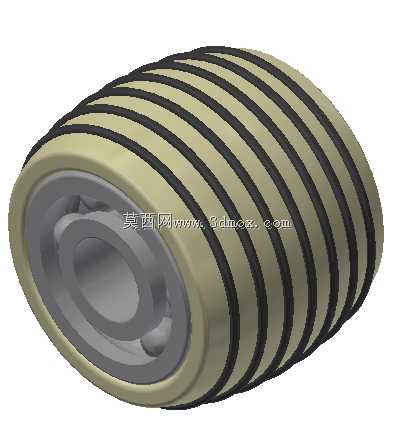

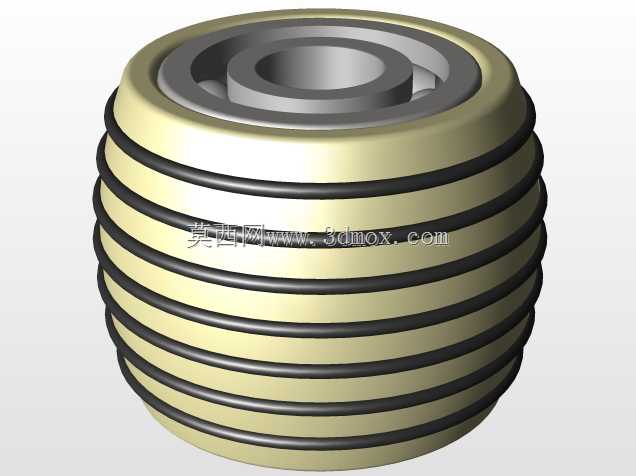

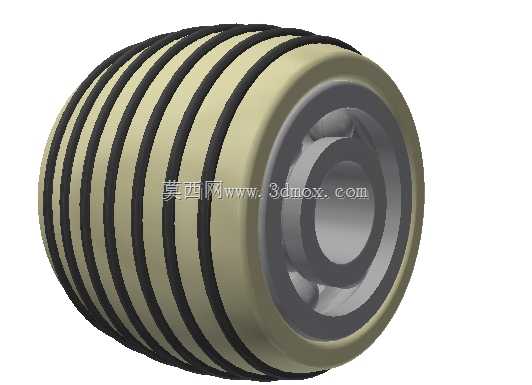

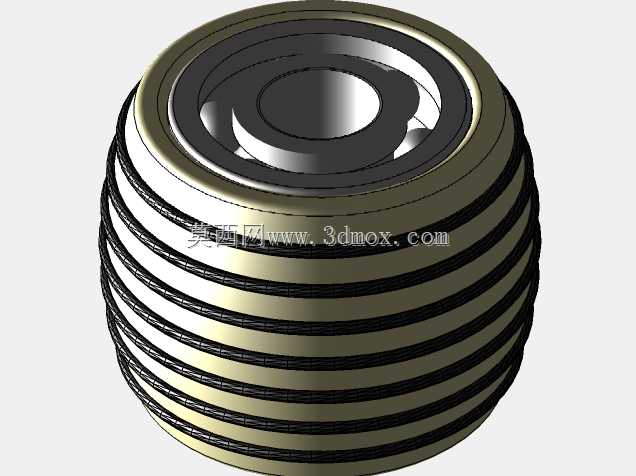

　　日常做物流输送设备、小型移动工装、宠物笼具转运架的结构设计时，行走轮的选型和建模往往是容易被忽略但直接影响设备使用体验的环节，这款带环形缓冲胶条的包胶滚轮，就是针对室内平整地坪场景下的轻载移动需求设计的。先从实际使用场景说起，这类滚轮常见于酒店布草转运车、宠物寄养笼移动底座、轻型货架推移机构、实验室小型设备移动架上，使用场景多为环氧地坪、瓷砖地面这类硬质平整铺装面，要求移动时噪音低、不会刮伤地面，同时具备一定的越障能力，能顺利通过地面的伸缩缝、薄地毯压边这类微小凸起。从功能特性上看，这款滚轮采用了金属轮毂内嵌深沟球轴承的核心结构，轮毂外侧不是全包胶结构，而是等距排布了多道环形橡胶缓冲条，这种设计和全包胶轮相比有几个明显的工程优势：

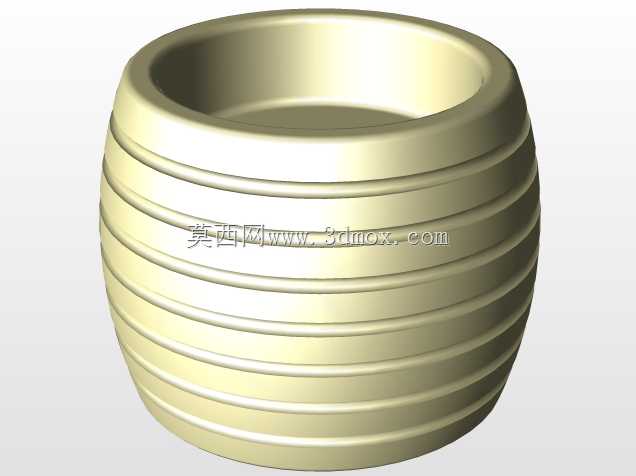

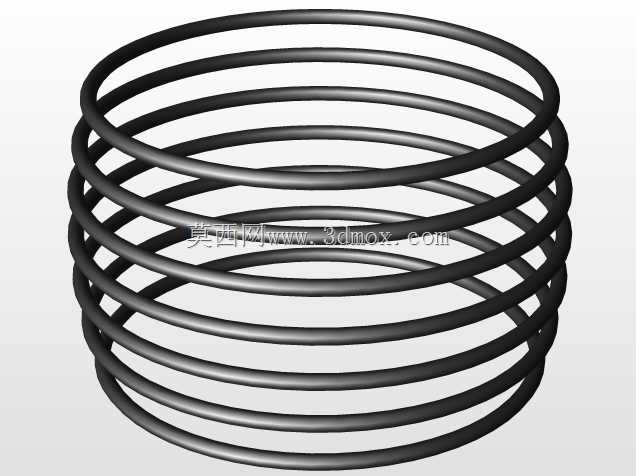

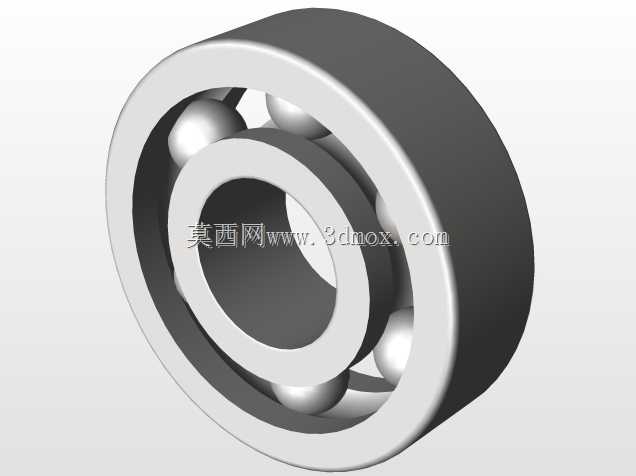

　　首先是橡胶材料的用量更少，在保证缓冲减震效果的前提下降低了轮体的转动惯量，推动时更省力；其次是环形胶条之间的裸露轮毂部分可以和地面形成硬接触支撑，当设备静置停放时，不会因为橡胶长期受压产生永久形变，避免了长期停放后轮子转动卡滞、推行跳动的问题；另外环形沟槽结构还能在地面有少量水渍、浮尘的时候，让杂物从沟槽间隙排出，减少胶面和地面之间的打滑概率。再说到设计思路上，做这个轮体建模的时候，首先要确定的是轴承的安装位尺寸，内嵌的标准深沟球轴承要和轮毂的轴承室采用过盈配合，过盈量控制在0.02-0.05mm之间，既保证轴承外圈和轮毂不会相对转动，又不会因为过盈量太大导致轴承内圈卡滞、转动阻力变大。轮毂主体采用硬质工程塑料或者压铸铝合金材质，轮缘位置做了小圆角过渡，避免胶条装配时被锐边割伤，环形胶条的安装槽采用梯形截面设计，胶条压入后可以靠自身弹性卡紧在槽内，不需要额外粘接，后期胶条磨损后可以单独更换，降低维护成本。外形尺寸和安装边界方面，这款滚轮的外径控制在80mm级别，轮体宽度35mm，适配的安装轴径为10mm，对应的轴承选用6200标准深沟球轴承，安装时轮体两侧要加装轴用挡圈，限制轮体的轴向窜动，窜动量控制在0.1-0.3mm之间，既不会因为间隙太大导致轮体摆动，也不会因为间隙太小出现转动卡滞。轮体的橡胶条邵氏硬度控制在65A-70A之间，这个硬度区间既能保证足够的缓冲性能，推行时压过细小杂物不会产生明显颠簸，又不会因为胶条太软导致承重后形变量过大，

　　单轮额定承重可以达到50kg，四个轮子搭配使用时可以满足200kg以内的设备移动需求。建模过程中要注意几个细节：一是轴承室的同轴度公差要控制在0.03mm以内，否则装配后轴承会出现偏载，大幅缩短使用寿命；二是环形胶条的排布间距要均匀，相邻胶条的间距控制在8mm左右，胶条自身宽度5mm，保证轮体和地面接触时至少有3道胶条同时受力，避免局部应力过大导致胶条过快磨损；三是轮毂的轴承室外侧要设计密封挡边，减少地面的灰尘、毛发进入轴承内部，延长轴承的维护周期。实际选型搭配时，这类滚轮可以搭配定向支架或者万向支架使用，万向支架的回转中心要和轮体的中心面偏移15mm左右，保证转向时灵活不卡滞，在需要驻车的场景下，还可以在支架上搭配对应的刹车结构，

　　刹车块直接作用在轮毂的金属端面，不要压在橡胶胶条上，避免胶条被长期挤压产生变形。很多新手工程师做轮体建模的时候，容易直接画成实心橡胶轮，忽略了轮毂的支撑结构和轴承的安装细节，要么就是胶条和轮毂的配合没有设计定位结构，导致后期装配时胶条容易脱落，这款结构在设计时就充分考虑了加工和装配的工艺性，轮毂部分不管是注塑还是压铸，都可以直接脱模，不需要额外的侧抽芯结构，胶条采用标准截面的橡胶条裁切后压装即可，不需要单独开模定制橡胶轮，大幅降低了小批量生产时的成本。在做设备整体布局的时候，要注意轮体的安装高度，支架和轮体顶部之间要留至少10mm的间隙，避免设备上的杂物掉落到轮体和支架之间卡住滚轮，同时轮体的最外侧要比设备底座的外边缘突出3-5mm，避免设备推移时撞到墙面，直接磕坏设备本体或者墙面装饰层。
