便携式钻头刃磨辅助工装结构设计

　　在机加工车间的日常作业场景里，钻头作为孔加工环节消耗量最大的切削刀具，其刃口锋利度直接决定孔位加工精度、孔壁粗糙度以及单支钻头的实际使用寿命，很多小型加工点位、户外维修作业场景下，工人没有条件随时使用专业万能工具磨床完成钻头重磨，手动手持钻头在砂轮机上刃磨时，很难精准控制钻头的后角、顶角以及横刃斜角的参数，经常出现刃磨后两主切削刃长度不对称、角度偏差大的问题，轻则导致钻孔时孔径扩偏、钻头进给抖动，重则直接造成钻头崩刃报废，这款小型手动钻头刃磨辅助工装，就是针对这类零散、应急的钻头重磨需求设计的便携辅助结构。

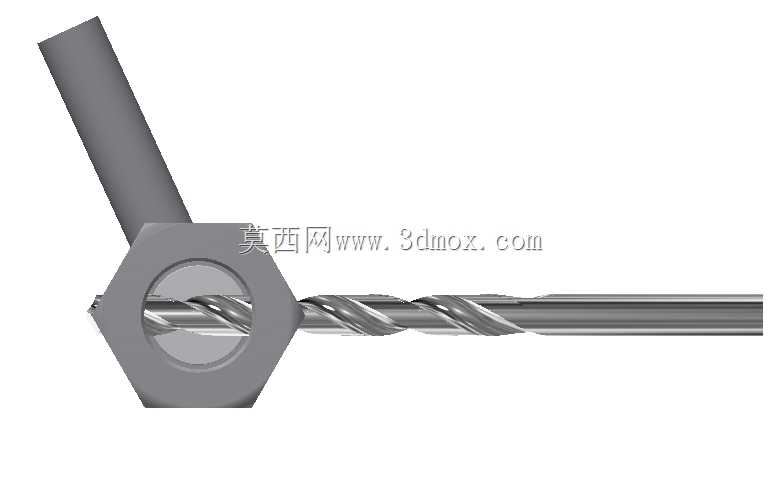

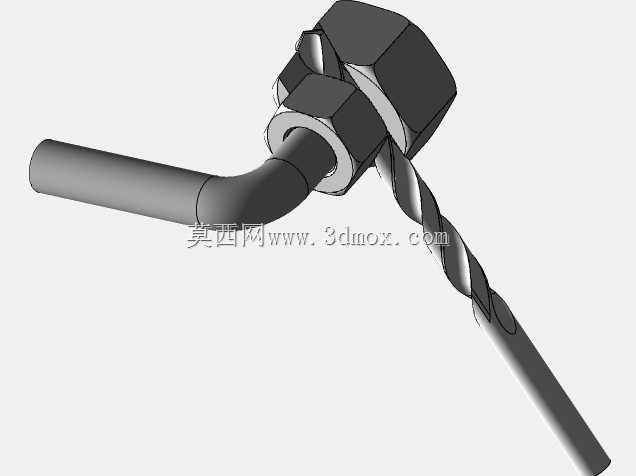

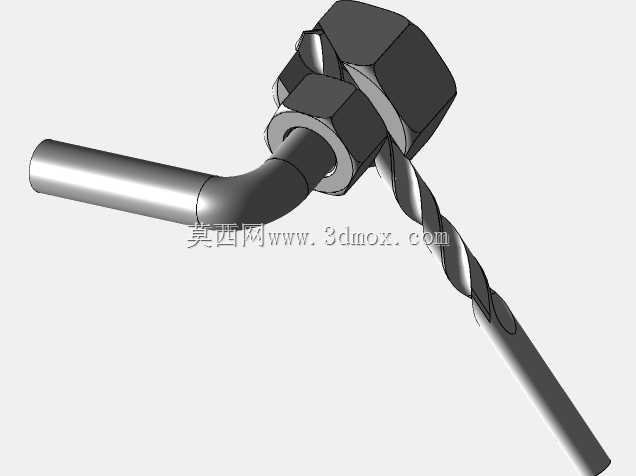

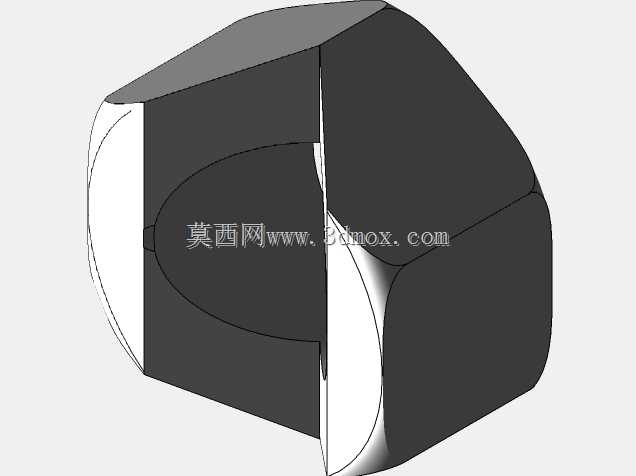

　　从结构功能逻辑来看，整套工装没有复杂的传动与调节组件，核心依靠底部的六角基座作为整个装置的支撑定位基础，基座上方设置带外螺纹的弯臂导向结构，弯臂的水平段作为钻头进给的导向通道，可适配不同直径的直柄麻花钻穿入，钻头穿入后前端切削刃位置刚好对准砂轮机的磨削工作面，弯臂与基座连接的螺纹段搭配两个六角锁紧螺母，可通过旋转螺母调整弯臂的倾斜角度，以此匹配不同规格钻头所需的标准顶角参数，常规高速钢麻花钻加工钢件时常用的118度顶角、加工脆性材料用的135度顶角，都可以通过调整弯臂的倾斜角度来实现定位，不需要工人凭手感控制磨削角度。

　　设计过程中优先考虑了工装的便携性与操作门槛，整体结构没有采用铸件或厚重的焊接结构，全部采用标准五金件组合加工的思路，基座的六角外形刚好可以适配普通台虎钳的夹持工位，使用时直接将整个工装夹在台虎钳上，调整好弯臂角度后锁紧螺母，将需要刃磨的钻头从弯臂水平端穿入，保持钻头柄部与弯臂内孔同轴，缓慢向砂轮机方向进给即可完成主切削刃的刃磨，每磨完一个主切削刃，只需将钻头绕自身轴线旋转180度，即可完成另一侧切削刃的磨削，能有效保证两切削刃的对称度，避免手动刃磨时常见的角度偏差问题。

　　从安装边界与尺寸适配来看，整套工装的整体高度不超过120mm，弯臂水平段的长度控制在80mm左右，占用的操作台空间极小，即使是在户外维修的临时作业点，只要有小型台式砂轮机，搭配普通台虎钳就能快速装夹使用，不需要额外的安装固定工位；弯臂的内孔可通过更换不同内径的导向套来适配1mm到13mm直径范围的直柄麻花钻，覆盖了日常维修、小件加工场景下绝大多数常用钻头的规格，导向套与弯臂内孔采用小间隙配合，更换时只需从弯臂端部抽出即可，不需要额外的锁紧结构，操作十分便捷。

　　在实际使用的功能细节上，工装的螺纹调节结构预留了足够的角度调节余量，除了标准麻花钻的顶角调节外，还可以通过微调弯臂的上下角度，实现钻头后角的磨削控制，避免刃磨后钻头后角过大导致扎刀、或者后角过小导致钻头切削阻力过大的问题；基座底部做了平面度处理，即使不夹在台虎钳上，放置在平整的工作台面上也能保持稳定，应对小直径钻头的轻量刃磨需求完全足够；弯臂的弯折处做了圆角过渡处理，没有应力集中的尖角结构，日常拿取、调整时不会划伤操作人员，整体结构没有易损件，只要螺纹段没有严重磕碰变形，整套工装可以长期使用，不需要频繁更换配件。

　　不同于专业的全自动钻头磨床，这款辅助工装的定位就是低成本、高适配性的应急刃磨辅助工具，不需要电源、不需要复杂的参数设置，新入职的机加工操作人员不需要长时间练习手动刃磨技巧，借助这套工装就能磨出参数合格的钻头，能有效降低小型加工场景下的钻头损耗成本，也能减少因为钻头刃磨不合格导致的孔加工报废问题，在五金维修、单件小批量加工、户外设备维保等场景下都有很高的实用价值。
