8毫米规格方形安装式机械枕套结构件

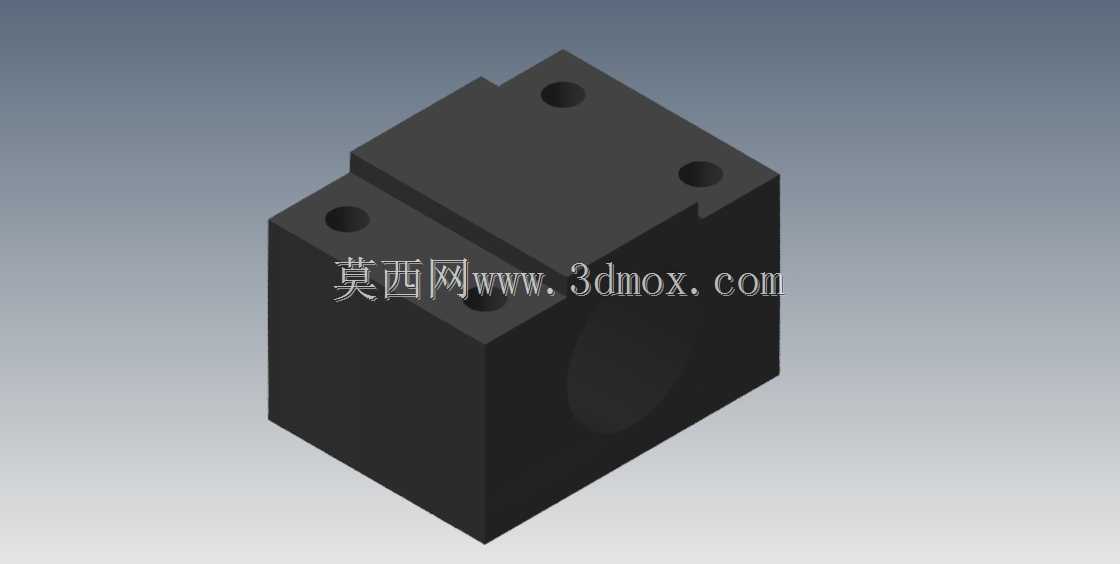

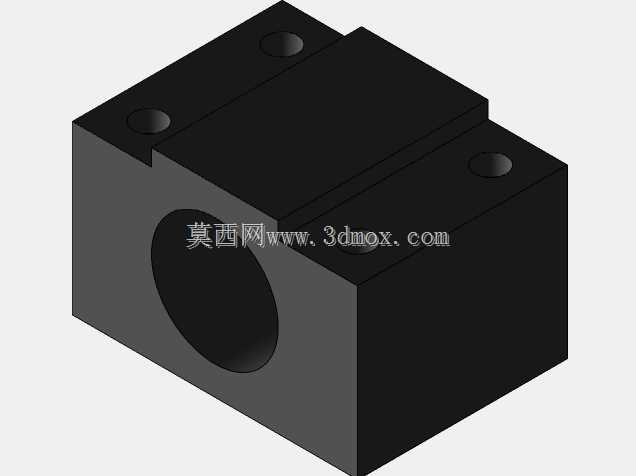

　　在常规小型传动机构、轻载导向组件以及桌面级工装夹具的装配体系里，这类8毫米规格的枕套结构件往往承担着轴系径向支撑、安装基准定位的核心作用，区别于大尺寸重载型枕式支撑座，该款结构件针对小行程、低负载的精密传动场景做了尺寸收敛，整体采用方块式一体化构型，没有多余的外伸结构，能在狭窄的设备安装腔体内完成固定，不会和周边的走线槽、传感器支架产生空间干涉。从实际装配逻辑来看，该结构件的四个安装孔采用对称式布局，孔位的同轴度、孔端面与主体基准面的垂直度公差控制在0.02毫米范围内，安装时可以直接通过内六角螺栓固定在设备的安装基板上，不需要额外加工定位沉台，能大幅缩减现场装配的配做工序，适配常见的铝型材框架、冷轧钢板安装板的固定孔位标准。

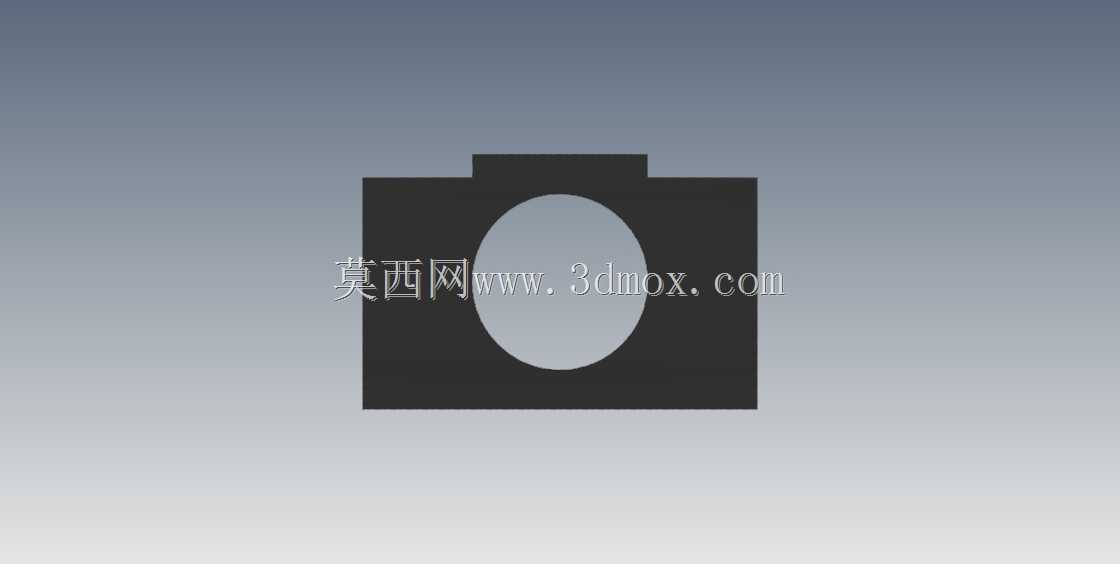

　　结构件中部的8毫米内孔是核心功能位，孔壁做了均匀的粗糙度处理，既可以直接穿入对应直径的光轴做滑动支撑，也可以压入配套的直线轴承、铜套实现低摩擦往复运动，内孔的轴向长度与整体块体的厚度保持一致，能为轴件提供足够的支撑跨度，避免轴系在往复运动过程中出现悬臂翘曲、运行卡滞的问题。从设计思路上拆解，这款结构件放弃了传统圆形枕座的外轮廓设计，采用方正的块体结构，一方面是为了在多件并排安装时可以实现侧面贴靠定位，不需要额外调整相邻支撑件的同轴度，只要靠紧基准边就能保证所有支撑孔的轴线处于同一直线上，大幅降低多轴系排布时的调校难度；另一方面方块结构的六个平面都可以作为安装基准面，在特殊安装场景下可以选择侧面、顶面作为固定面，

　　适配不同方向的轴系支撑需求，不用单独定制异型支撑座。在安装边界的把控上，该结构件的所有棱边都做了0.5毫米的倒角处理，既可以避免装配时锐边划伤操作人员、划破线缆绝缘层，也能在压装轴承、铜套时起到导向作用，不会因为棱边毛刺刮伤配套零件的配合表面。四个安装孔的沉头深度做了精准控制，螺栓锁紧后头部完全沉入沉孔内，不会突出结构件表面，预留出足够的轴件运动空间，也不会和周边运动的滑台、连杆产生碰撞。实际应用场景中，这类小规格枕套结构件常出现在小型自动化送料机构的导向轴支撑、3D打印设备的光轴固定、桌面型点胶机的运动轴座、检测设备的探针模组导向支撑位置，相比一体加工在安装板上的支撑孔，这种独立式枕套结构件属于易损可更换件，

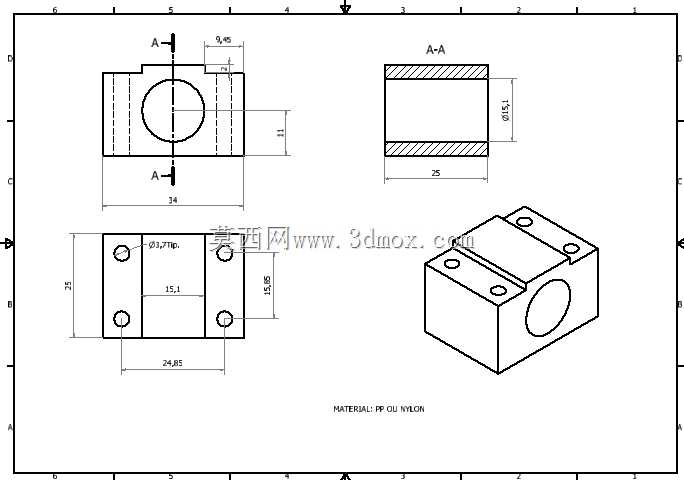

　　长期运行出现内孔磨损后，只需要拆卸螺栓更换新的支撑件即可，不需要对整块安装板进行返修，能大幅降低设备的后期维护成本。在建模过程中，该结构件的特征逻辑完全遵循机加工艺顺序排布：首先拉伸生成主体方块，随后完成四个安装孔的钻削、沉孔加工特征，再生成中部的8毫米功能内孔，最后添加所有棱边的倒角特征，所有特征的参数都可以直接关联到机加工的工序卡，不需要做二次工艺转化，导出的工程图可以直接下发车间进行铣削、钻削加工，不需要额外补充工艺尺寸。需要注意的是，这类小尺寸支撑件在材质选择上通常会根据负载场景调整，轻载低摩擦场景可以选用POM、尼龙等工程塑料直接加工，有一定负载要求的场景可以选用6061铝合金做阳极氧化处理，重载场景则可以选用45号钢做调质发黑处理，不同材质的结构件安装尺寸完全一致，可以实现跨材质互换，不需要调整周边的安装孔位。在装配校验环节，该结构件的安装孔位间距、内孔中心到安装底面的高度尺寸都做了统一的公差约束，同批次零件的互换性可以达到100%，更换时不需要重新调校轴系的平行度、同轴度，能将设备维护的停机时间压缩到最短。
