16毫米规格直线光轴配套枕式支撑座

　　这款16毫米规格的枕式支撑座，是直线传动系统里应用极广的基础固定部件，日常在各类输送线、自动化移栽机构、小型工装滑台、木工推台、包装设备的导向轴支撑环节都能见到它的身影，核心作用是为直径16mm的直线光轴提供刚性支撑，抵消光轴长行程布置时产生的挠度变形，避免光轴在负载滑动过程中出现下垂、抖动，保证配套直线轴承滑动时的同轴度与运行平顺性。

　　从结构设计逻辑来看，这款支撑座采用了分体式抱紧的结构思路，中心的通孔与光轴外径做小间隙配合，座体两侧预留了安装沉孔，用来穿装固定螺栓将座体锁付在设备安装基准面上；座体上部的剖分槽搭配锁紧螺孔，在光轴穿入到位后拧紧锁紧螺钉，就能通过抱紧力将光轴与支撑座牢牢固定，不会出现轴向窜动或者径向转动的问题，相比顶丝固定的结构，这种抱紧式的固定方式对光轴表面的损伤更小，固定力分布更均匀，长期受载也不会出现光轴表面被顶出凹点的问题。

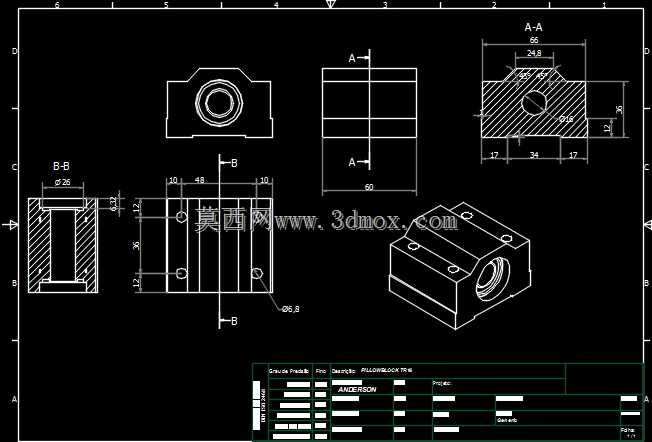

　　从安装边界尺寸来看，这款支撑座的主体长度为50mm，总宽度方向尺寸为48mm，中心安装高度为36mm，两侧安装孔的中心距为34mm，安装孔到座体端面的距离为17mm，适配M6规格的内六角圆柱头螺栓进行固定；中心通孔的同轴度、安装底面的平面度都做了公差约束，安装底面作为整个部件的定位基准，加工时要求与中心孔轴线保持平行，避免安装后光轴出现偏斜，导致配套的直线滑块运行时出现卡滞、磨损加快的问题。

　　在实际选型应用中，这类支撑座通常会成对使用，分别布置在光轴的两端，当光轴长度超过1米或者负载较大时，还会在光轴中间位置增加同规格的支撑座来提升整体刚性；座体的材质一般选用铸铁或者铝合金，铸铁材质的减震性更好，适合重载、有小幅振动的工况，铝合金材质的重量更轻，适合对设备重量有要求的轻型自动化设备场景。设计建模时需要重点关注几个关键尺寸的配合：首先是中心通孔的尺寸公差，要匹配16mm光轴的外径公差，保证抱紧时既能顺利穿入光轴，又能在锁紧后提供足够的抱紧力；其次是两侧安装沉孔的深度与直径，要保证螺栓头能完全沉入座体内部，不会突出表面干涉其他部件的运动；另外上部的锁紧螺孔位置要正对剖分槽中心，保证锁紧时的抱紧力均匀作用在光轴圆周方向，避免单侧受力导致光轴偏斜。

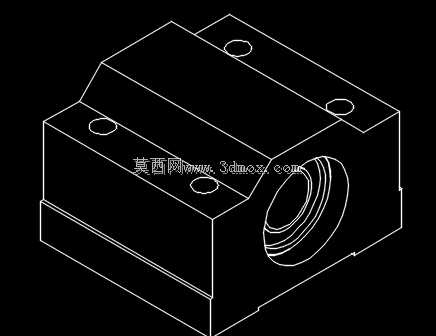

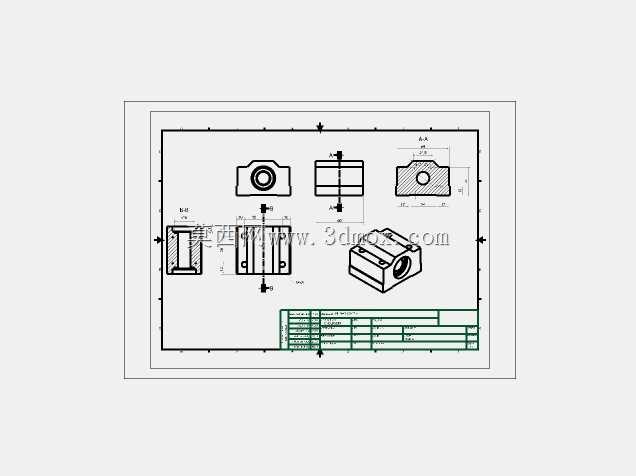

　　从工程图的视图标注来看，这款支撑座的各个加工面都做了明确的尺寸链标注，剖视图标注了内部通孔的台阶尺寸、壁厚参数，轴测图清晰展示了各个安装孔、锁紧孔的空间位置，能直接指导生产加工时的工序排布：先铣削加工六个基准面，保证各面的垂直度与平行度，再钻镗中心通孔，之后加工两侧的安装沉孔与上部的锁紧螺孔，最后做表面氧化或者喷塑处理，提升部件的防锈能力与外观质感。在实际装配环节，安装这类支撑座时需要先将座体轻轻放置在安装基准面上，不要完全锁紧固定螺栓，待光轴穿入两端支撑座、调整好光轴的水平度与平行度之后，再依次锁紧座体的安装螺栓与上部的抱紧螺钉，避免先锁死座体后穿装光轴出现别劲的问题，影响后续直线运动部件的使用寿命。
