异形电吉他轮廓结构线框设计方案

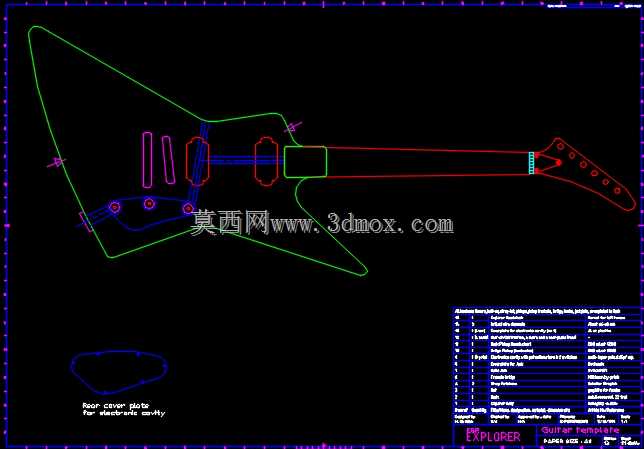

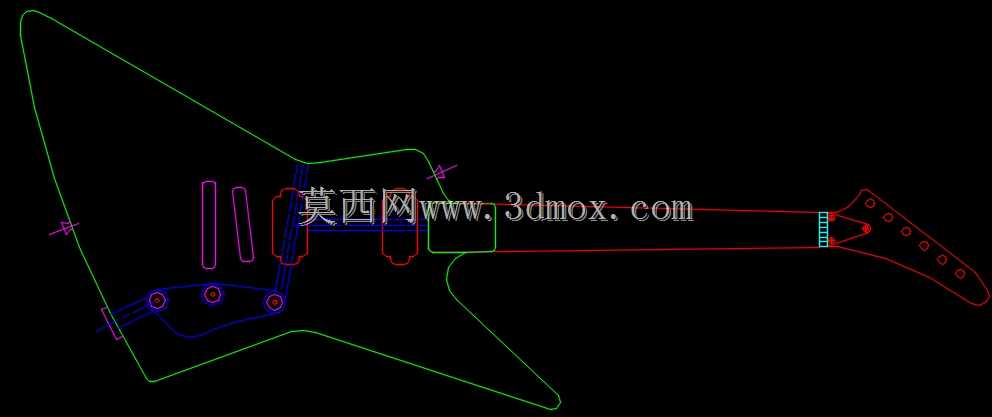

　　做乐器结构设计的同行都清楚，电吉他的异形轮廓从来不是单纯为了视觉个性，每一段曲线的走向都直接关联演奏握持手感、部件安装空间与整体重心平衡，这套线框结构把琴体、琴颈、琴头的核心安装边界全部做了明确标注，能直接作为后续三维实体建模、结构校核的基准参考。先看琴体部分的外轮廓，采用不对称尖角造型，下切角的弧度特意做了收窄处理，对应高把位演奏时小臂的贴合位置，避免常规琴体棱角卡滞小臂的问题，上半部分的轮廓凸起刚好贴合演奏者胸腹支撑位置，站立背带演奏时能自然形成支撑点，减少长时间持琴的肌肉负担。琴体内部的线框标注了三个核心部件的安装位：两个双线圈拾音器的安装槽边界、琴桥的固定孔位区间、电路仓的走线空间，三个位置的相对距离严格按照弦长比例设定，

　　从琴桥到琴枕的有效弦长基准线贯穿整个琴颈，保证后续安装品丝时的音准基准不会出现偏差。琴颈部分的线框明确标注了指板宽度边界、琴颈钢筋的预埋槽走向，从琴体衔接处到琴头的过渡段做了轻微的厚度收窄，既保证琴颈结构强度，又能降低高把位演奏时的拇指握持阻力，指板上的品记位置对应线框上的分段标记，每一段的间距都按照十二平均律的弦长分割比例设定，不需要后续重新做音准计算。琴头部分的轮廓采用尖角不对称设计，六个弦钮的安装孔位沿琴头倾斜排布，保证每根琴弦从琴枕到弦钮的走向角度一致，避免琴弦压槽角度偏差导致的跑音问题，弦钮安装位的后方预留了足够的扳手操作空间，后续调试弦钮松紧时不会出现工具干涉。从安装边界来看，

　　这套线框把所有部件的安装公差预留都做了隐含设定，琴体与琴颈的衔接处标注了插接深度，对应的安装面平面度基准可以直接导出作为机加工的定位参考，琴桥位置的安装孔位间距匹配常规固定式琴桥的通用尺寸，不需要额外做定制化的孔位调整，拾音器安装槽的深度预留了弹簧调节空间，后续调整拾音器高度来适配不同输出功率需求时，不会出现槽深不足的问题。实际应用场景里，这套线框既可以作为定制电吉他生产的初始设计基准，也能作为乐器设计教学的结构参考案例，做异形文创产品衍生设计时，也能直接提取轮廓曲线做外观延展。不同于常规量产电吉他的对称轮廓设计，这套异形结构的重心偏移量在线框阶段就做了配平考量，琴体尖角位置的重量预留刚好抵消琴头侧的重量差，

　　背带钉的安装位置标注在重心平衡点对应的轮廓线上，站立演奏时琴体不会出现低头或翘尾的倾斜问题，不需要额外加装配重块来调整平衡。从结构强度角度看，琴体轮廓的转角位置都做了微小的圆弧过渡标注，避免尖角位置应力集中导致的木材开裂问题，琴颈与琴体的插接位置做了加宽处理，增大粘接接触面积，提升大力度推弦时的结构稳定性，减少琴颈变形的概率。走线空间的线框标注特意避开了琴体的受力支撑区域，电路仓的位置不会削弱琴体整体结构强度，同时预留了足够的屏蔽层安装空间，后续做电路屏蔽处理时不需要额外扩仓。
