刚性联轴器用对接法兰连接结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444897
  • 刚性联轴器用对接法兰连接结构
  • 刚性联轴器用对接法兰连接结构
  • 刚性联轴器用对接法兰连接结构
  • 刚性联轴器用对接法兰连接结构

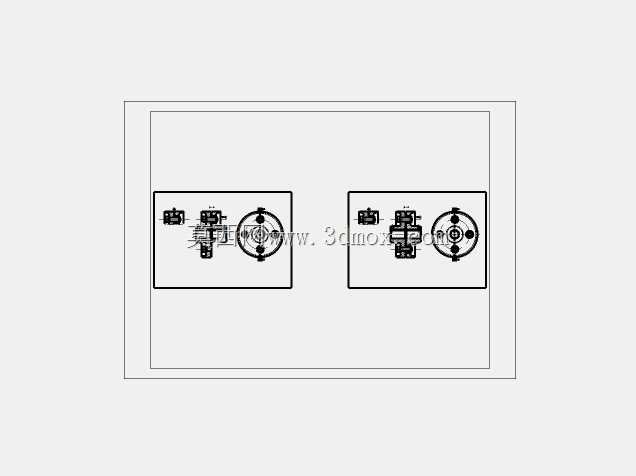

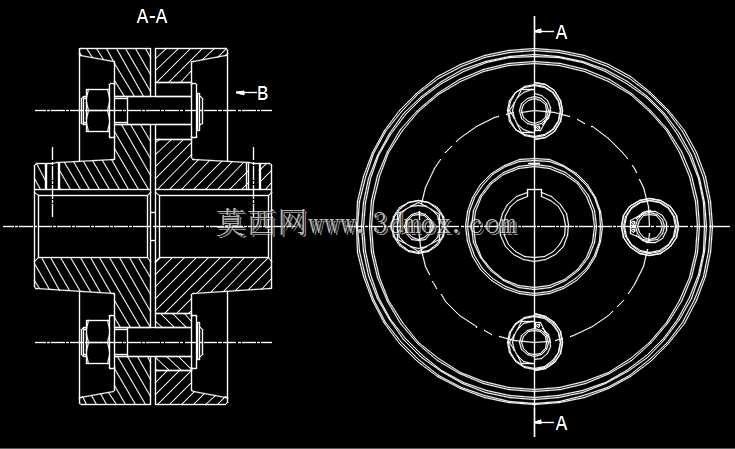

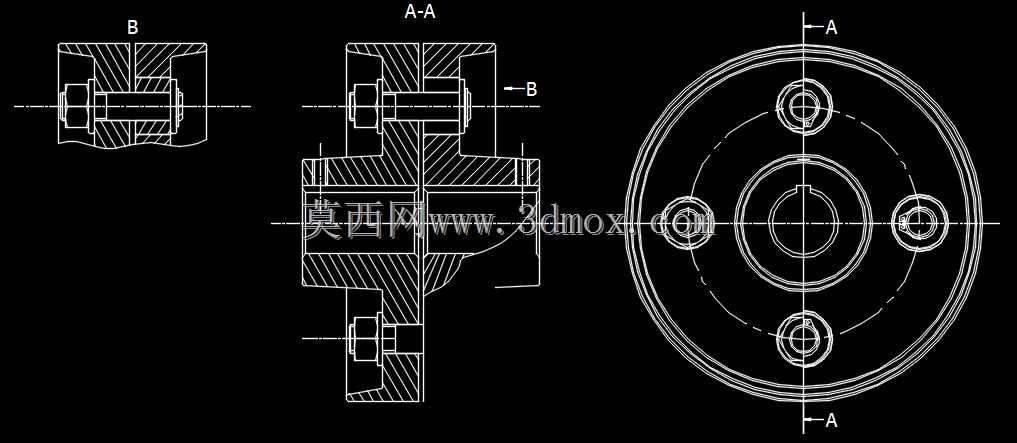

  在工业传动系统的轴系对接场景中,这类刚性连接法兰是实现两根同轴轴段刚性固连的核心部件,常见于重载传动、精密传动不允许出现轴间偏移的设备布局中,比如固定式输送辊道的轴段拼接、小型发电机组动力输出端与负载端的直连、工业泵组的电机轴与泵轴刚性对接场景,区别于挠性联轴器,这类法兰连接结构不具备补偿径向、角向、轴向偏移的能力,因此对安装时的轴系对中精度要求极高,一旦对中偏差超出允许范围,运行过程中会在连接螺栓、法兰根部以及轴肩位置产生极大的附加交变载荷,长期运行极易引发螺栓断裂、轴系疲劳开裂等故障。从结构设计逻辑来看,这套法兰采用成对对称布置的结构形式,两个法兰盘分别通过键连接与两侧待对接的轴段实现周向固定,

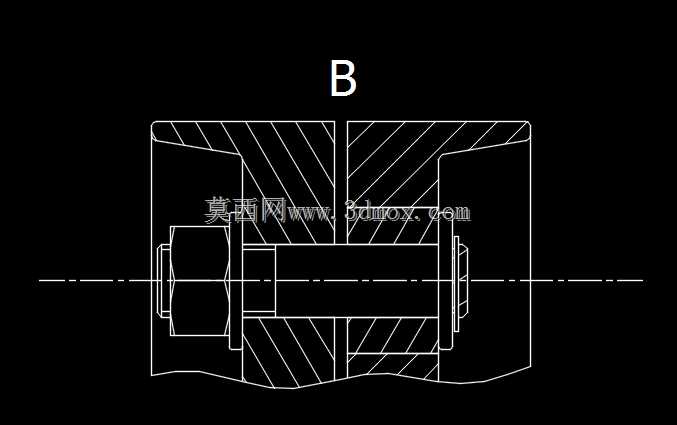

  法兰盘的轮毂段与轴采用过渡配合保证装配后的同轴度,轴端可通过轴端挡圈或者圆螺母实现法兰的轴向定位,避免运行过程中法兰出现轴向窜动。两个法兰盘的对接端面加工有定位止口,装配时止口的凸台与凹槽相互嵌合,能够在螺栓预紧前就实现两个法兰的径向定位,大幅降低装配时的对中难度,同时也能在传递扭矩的过程中承担部分剪切载荷,减少连接螺栓的受力负荷。法兰盘沿圆周方向均匀布置三组螺栓连接副,螺栓采用受拉螺栓设计,装配时按照对角线顺序分次拧紧至规定预紧力矩,依靠两个法兰对接端面之间的摩擦力来传递工作扭矩,螺栓杆与法兰盘上的螺栓孔之间采用间隙配合,避免螺栓承受额外的剪切力,这种设计也方便后期的拆装维护,不需要完全挪动两侧的设备就可以完成法兰的拆卸与更换。

  从安装边界尺寸来看,法兰的外径尺寸根据所适配的轴径以及所需传递的额定扭矩匹配设计,轮毂段的长度需要满足键连接的挤压强度要求,保证在最大扭矩工况下键连接面不会出现压溃失效,螺栓孔的中心圆直径需要兼顾螺栓的布置空间与法兰盘的抗弯截面模量,避免法兰盘在螺栓预紧力以及工作载荷作用下出现盘面翘曲变形。法兰盘的端面与轴线的垂直度、止口与轴孔的同轴度是加工过程中的核心形位公差要求,这些公差直接决定了轴系连接后的运转精度,若端面垂直度超差,螺栓拧紧后会导致两侧轴段出现角向偏差,高速运转时会产生明显的振动与噪声。在实际选型应用过程中,需要先核算轴系所需传递的最大扭矩,结合工况的冲击载荷系数确定法兰的规格尺寸,同时要匹配所连接轴的轴径、键槽尺寸,

  保证法兰的轮毂孔径、键槽宽度与轴的参数完全一致,安装时需要先调整两侧设备的位置,保证两根轴的径向偏差、角向偏差控制在允许范围内,再吊装法兰进行装配,螺栓拧紧后需要手动盘车检查轴系转动是否顺畅,无卡滞、偏磨情况后再进行空载试运转,试运转过程中需要检查法兰连接位置的温升、振动情况,确认无异常后再加载运行。这类刚性法兰连接结构相比其他联轴器结构,具备结构简单、制造成本低、传动扭矩大、运转无背隙的特点,在对传动精度要求高、轴系无相对位移、重载低速的传动场景中应用十分广泛,设计过程中需要重点关注法兰盘的强度校核、螺栓的预紧力计算、键连接的挤压强度验算,同时要考虑装配工艺性,避免出现无法装配或者后期维护困难的问题,比如法兰的轮毂外径不能超过相邻部件的安装间隙,螺栓的布置位置要预留足够的扳手操作空间,方便现场安装时的螺栓拧紧作业。
