汽车传动系统花键连接法兰结构设计

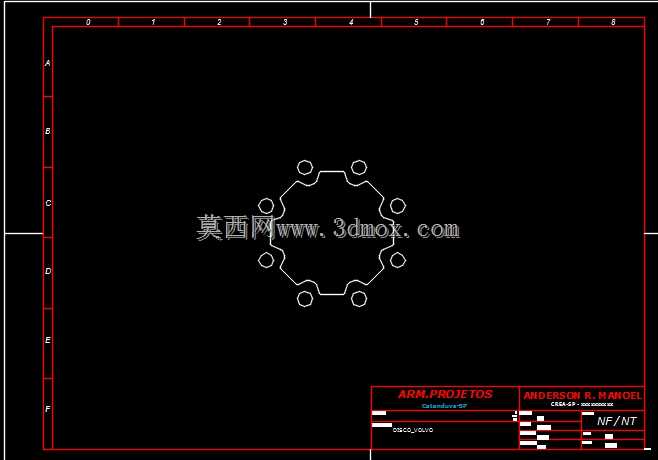

　　在商用车底盘传动系统的布置场景中，这类周向均布齿形的法兰连接结构，主要承担传动轴与驱动桥主减速器输入端的扭矩传递作用，区别于普通平键连接的单点受力形式，多齿均布的结构能将输入扭矩均匀分散到每个啮合齿面，大幅降低单齿接触应力，适配大扭矩柴油动力车型的起步、爬坡等极端工况下的载荷冲击。从实际装车的边界条件来看，这类法兰的安装基准面需要与主减速器输入轴的轴肩端面完全贴合，端面跳动公差控制在0.02mm以内，避免高速转动时出现传动轴抖振的问题，周向分布的12个齿形采用渐开线齿廓设计，齿侧间隙控制在0.03-0.05mm区间，既保证装配时的顺利推入，又能在正反向扭矩切换时减少齿面撞击异响。设计过程中首先要匹配对应车型的传动轴端连接尺寸，

　　法兰外圆的止口直径需要与传动轴万向节叉的内孔做过渡配合，配合公差选用H7/k6，保证同轴度误差不会超出万向节的允许补偿范围，齿形的分度圆直径根据额定传递扭矩计算得出，当发动机最大输出扭矩达到1200N·m时，齿面的接触强度安全系数需要达到1.8以上，弯曲强度安全系数不低于2.2，才能满足整车30万公里无疲劳损坏的可靠性要求。这类结构的轴向定位依靠轴端的锁紧螺母提供预紧力，预紧力矩按照轴径大小匹配，通常M30规格的锁紧螺母预紧力矩控制在280-320N·m，预紧后法兰端面与轴肩的贴合面需要做涂色检查，接触面积不低于85%，且不能出现内侧边缘虚接的情况，避免长期运转后出现法兰松旷。在实际维修场景中，这类花键法兰的齿面磨损量超过0.

　　15mm时就需要更换，否则会出现传动间隙过大、起步撞击的问题，设计时在齿根位置做了R0.5的圆角过渡，减少应力集中，避免齿根位置在冲击载荷下出现断裂。从加工工艺角度考虑，齿形部分采用拉削工艺一次成型，加工效率高且齿形精度一致性好，法兰端面的安装孔位置度公差控制在Φ0.1mm以内，保证与万向节叉的连接螺栓能顺利穿入，不会出现螺栓受剪的附加载荷。不同于普通连接法兰的光孔设计，这类带内花键的法兰在装配时需要对准花键齿的位置，不能用螺栓强行压入，否则会造成齿面磕碰损伤，后续运转时出现早期磨损。在整车传动系统的匹配计算中，这类法兰的转动惯量也需要纳入传动轴总成的动平衡计算，通常单件法兰的动平衡精度需要达到G6.3等级，

　　和传动轴焊合后整体动平衡精度提升到G16等级，避免高速行驶时出现整车共振的问题。针对北方低温地区的使用场景，法兰材料选用40Cr调质处理，硬度达到HB240-280，齿面做高频淬火处理，淬火层深度1.5-2mm，表面硬度HRC48-55，既保证芯部的韧性可以承受冲击载荷，又能让齿面具备足够的耐磨性，减少长期啮合过程中的磨损量。法兰的外圆边缘做了C2的倒角，避免装配时划伤操作人员，也能减少应力集中，在法兰与万向节叉的贴合面之间，通常会加装0.5mm厚的密封垫片，防止雨水、泥沙进入花键啮合位置，造成齿面锈蚀磨损。
