异形飞V造型电吉他结构三维数模

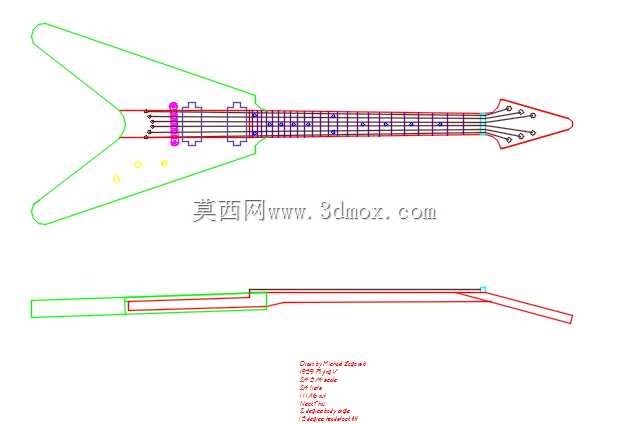

　　这款飞V造型的电吉他结构数模，完整还原了经典异形电吉他的整体装配关系，从琴身轮廓到琴颈、琴头的衔接结构都做了精准的几何表达，可作为乐器结构设计、个性化定制改装环节的三维参考基准。在乐器制造行业的实际应用场景中，这类异形电吉他的结构设计需要同时兼顾演奏握持手感、结构刚性平衡、琴弦振动传导效率三个核心维度，不同于常规对称琴身的电吉他，飞V造型的锐角轮廓在加工时需要特别注意边缘过渡的曲率控制，避免演奏时硌伤演奏者腿部或手臂，同时非对称的轮廓分布对整琴的重心配平提出了更高要求，数模中预留的琴身拾音器安装槽、琴桥固定位、背带钉安装孔的位置都经过重心校核，确保站立演奏时琴身不会出现前倾或侧翻的问题。从设计思路层面看，

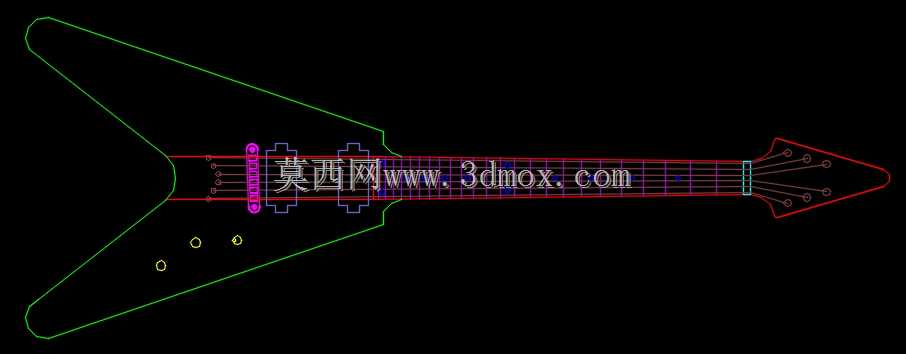

　　这款模型的琴身采用双层轮廓线做边界区分，外层为琴身的最终外形加工边界，内层为电路仓、拾音器槽的挖空区域，这种分层的轮廓表达能够直接对接数控雕刻加工的刀路生成需求，不需要二次拆分结构线；琴颈部分的指板品丝位置、琴颈钢筋预埋槽、琴头弦钮安装孔都做了对应几何特征的还原，琴颈与琴身的插接角度做了1.5度的后仰设计，这个角度是为了匹配琴弦振动的振幅需求，避免高把位演奏时出现琴弦打品的问题，同时琴颈插接处的配合公差预留了0.2mm的胶装间隙，能够满足实木粘接的工艺要求。在安装边界的尺寸控制上，琴身的最大横向宽度控制在340mm范围内，纵向总长度从琴头顶点到琴身底端尖角为980mm，这个尺寸既符合常规电吉他的演奏握持尺寸要求，

　　也能适配市面上通用的电吉他硬盒收纳尺寸，不需要单独定制收纳容器；琴身的厚度控制在42mm，这个厚度能够保证琴身内部有足够的空间布置电位器、档位器、输出接口等电路元件，同时不会因为过厚导致演奏时手臂抬升幅度过大产生疲劳感。琴头部分的弦钮安装位采用3+3的对称排布，每个弦钮的安装孔直径为10mm，孔位间距保持22mm的统一尺寸，能够适配市面上绝大多数标准规格的封闭式弦钮，不需要额外做扩孔或补孔处理；琴桥位置的安装孔位采用通用双摇琴桥的固定孔距，用户可以根据自身需求更换固定琴桥或单摇琴桥，安装位的周边平面做了0.1mm的平面度要求，避免琴桥安装后出现倾斜导致琴弦八度不准的问题。

　　拾音器安装槽采用双 Humbucker 双线圈拾音器的标准尺寸，槽深18mm，能够直接安装市面上主流的封闭式双线圈拾音器，槽位周边预留了2mm的盖板安装台阶，可以固定金属或塑料材质的拾音器固定环；琴身的背带钉安装位一个设置在琴身上端尖角处，另一个设置在琴身底端的中心位置，两个安装点的连线经过整琴的重心平衡点，背带安装后整琴的重量分布均匀，长时间站立演奏也不会出现肩带滑移的问题。指板部分的曲率半径做了12英寸的圆弧处理，这个曲率兼顾了低把位和弦演奏的手感与高把位速弹的流畅度，品丝的安装槽宽度为1.2mm，能够适配标准规格的镍银合金品丝，指板边缘做了2mm的圆弧倒角，避免演奏时左手滑动换把出现剐蹭的问题。从结构刚性的角度看，这款飞V琴型的两个尖角位置做了内部加厚处理，因为尖角位置是整琴结构最薄弱的区域，日常使用中如果发生磕碰很容易出现开裂，加厚处理后能够提升该区域的抗冲击性能，同时不会过多增加整琴的重量，整琴的重量控制在3.2kg左右，符合电吉他的常规重量区间，不会因为过重导致演奏负担增加。电路仓的位置设置在琴身背部，仓盖的安装位预留了螺丝孔，能够通过四颗螺丝固定仓盖，方便后期电路检修与元件更换，仓体内部的空间足够布置屏蔽层与走线，不会出现线路挤压导致的信号干扰问题。
