PVC布查德雷杜外齿锁紧螺纹接头

　　日常做民用给排水、小型化工流体输送管路的三维布管时，这类带外齿锁紧结构的PVC螺纹接头是出镜率极高的小零件，很多刚入行的结构设计师容易忽略这类小连接件的细节建模，等到实际装配做干涉检查、管路应力仿真的时候，往往因为接头的外形尺寸、安装预留空间没做准，导致整套管路布局要反复调整，耽误项目进度。

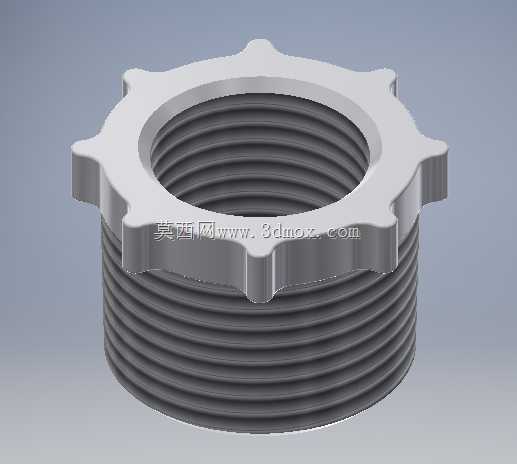

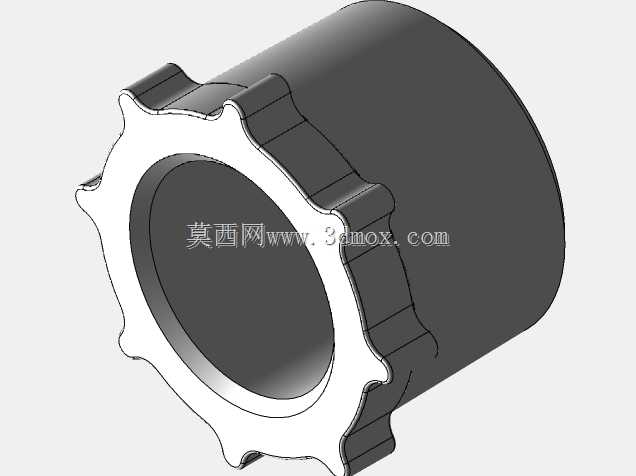

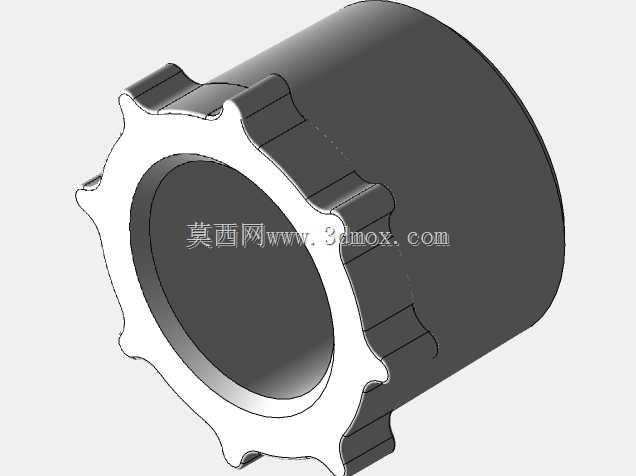

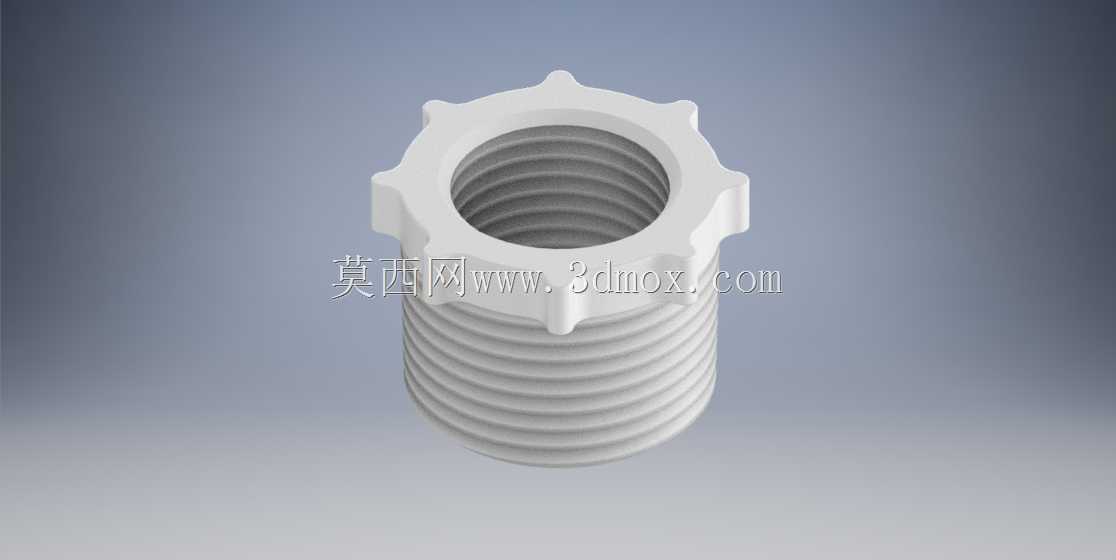

　　这个接头的设计逻辑完全围绕PVC管路的快装需求展开，主体采用上下两段螺纹的结构布局，下段是外螺纹段，用来和带内螺纹的管路底座、设备接口做旋合连接，上段是内螺纹段，用来对接同规格的外螺纹PVC管路，中间的法兰边做了八处均匀分布的外凸齿形结构，不是为了外观好看做的装饰，而是专门给安装时预留的施力位置——PVC材质本身硬度不高，安装时不需要用管钳大力夹持，只要用手或者简易的勾形扳手卡住这几个外齿，就能轻松把接头旋紧到位，不会像普通圆形法兰边那样施力时打滑，也避免了管钳夹持在螺纹段上咬坏PVC螺纹，导致连接处渗漏的问题。

　　做这个零件的三维建模时，首先要卡准两个核心的安装边界尺寸：一个是下段外螺纹的大径、小径和螺距，要完全匹配3/4规格的PVC管路通用螺纹标准，旋合长度要控制在12mm左右，既保证足够的连接密封长度，又不会因为旋入过深导致接头底部顶到接口内的限位台阶，造成装配不到位；另一个是外齿法兰边的外径，要比下段螺纹大径大出8mm左右，每个齿的凸台高度控制在3mm，齿根处做R1的圆角过渡，避免注塑生产时出现应力集中，导致齿部受外力时开裂，同时这个法兰边的厚度要做到4mm，保证旋紧时的结构强度，不会因为手劲稍大就出现法兰变形。

　　实际应用场景里，这类接头大多用在室内家装给排水、小型水族箱管路搭建、实验室低压流体输送管路、农用小型灌溉管路的连接位置，因为PVC材质本身耐弱酸弱碱腐蚀，重量轻，成本低，不需要做额外的防锈处理，相比金属接头更适合民用低压管路场景。建模时还要注意内螺纹的收尾位置，要在距离接头内孔顶部2mm的位置做螺纹退刀结构，避免对接管路旋入时顶到内孔底部，造成螺纹错牙；接头的内孔通径要和3/4规格PVC管的通径完全一致，不能出现台阶缩径的问题，不然会增大管路的流体阻力，在输送带微小杂质的流体时，还容易在缩径位置堆积杂质造成管路堵塞。

　　很多新手建模时容易把外齿的数量和角度做乱，这个接头的八个外齿是沿法兰圆周均匀45度分布的，每个齿的侧边做15度的拔模斜度，既符合PVC注塑件的脱模要求，也让安装时扳手卡入齿槽的适配性更好，不管从哪个角度都能顺利卡住施力。另外接头下段外螺纹的起始端要做0.5mm的倒角导向，方便安装时快速对准螺纹孔，不会出现螺纹错扣的问题，这个细节虽然小，但实际装配时能大幅提升安装效率，尤其是在狭小的管路安装空间里，操作人员看不到接口位置，全靠手感对准螺纹，导向倒角的作用就非常明显。

　　做管路整体装配仿真的时候，还要给这个接头预留足够的安装操作空间，法兰边外齿的最大外径处，要留出至少10mm的径向操作空间，保证安装时工具或者手能顺利卡住齿部旋紧，不能把接头贴在墙面或者其他设备外壳上布置，不然安装时根本没法施力，后期维护拆卸也会非常麻烦。另外PVC材质的蠕变特性也要在设计时考虑进去，接头的螺纹配合公差不能做的太松，要采用中等精度的过渡配合，靠PVC本身的微量变形填充螺纹间隙，不需要额外加生料带就能实现低压下的密封，当然如果是输送有压力的流体，还是可以在螺纹段缠绕少量生料带提升密封性能，但接头本身的尺寸精度要保证即使不加密封带，也能顺利旋合到位。
