塞勒维尔蒂格雷3/4英寸管路端帽结构

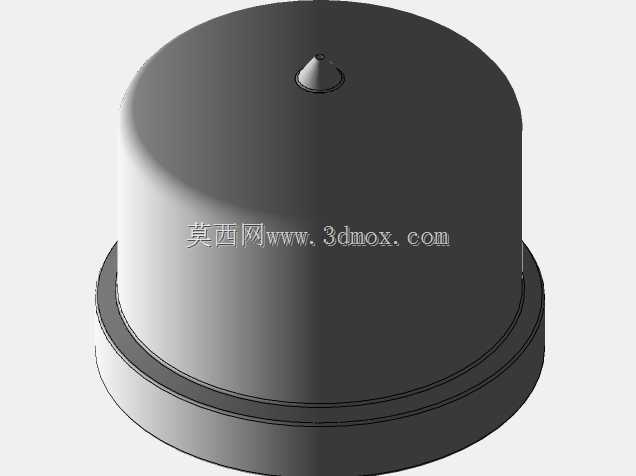

　　在低压流体输送管路系统的末端布设场景中，这类端帽是非常常见的封堵构件，日常在民用给排水支路、小型气动控制回路、低压润滑输油管线的临时或永久封堵工位都能见到它的应用。不同于大管径高压管路采用的法兰式盲板，这类小尺寸旋接端帽更适合3/4英寸规格的小径管路，安装时不需要额外搭配螺栓垫片，直接通过端部的配合结构与管路端头完成嵌合或旋接，就能实现管路端口的密封封堵，避免管路内的流体外泄，同时阻挡外界的粉尘、水汽进入管路内部造成介质污染或者管路内壁锈蚀。从结构设计来看，这个端帽采用了一体式的柱形主体结构，主体侧壁做了等壁厚设计，在保证结构强度的前提下尽可能控制了整体重量，底部带有一圈凸起的限位凸缘，安装时这个凸缘会抵在管路端头的端面位置，

　　起到安装到位的限位作用，避免安装过度导致配合结构损伤。顶部的小凸台结构并非冗余设计，一方面可以在安装拆卸时提供受力点位，方便操作人员借助简易工具完成旋紧或者松脱操作，另一方面也能增强端帽顶部的结构刚度，避免管路内存在轻微压力波动时端帽顶部出现鼓胀变形，影响密封性能。实际选型应用时，需要重点关注端帽的配合尺寸边界，它的适配管径为3/4英寸，安装时需要确认管路端头的配合公差在允许范围内，过松会导致密封失效出现渗漏，过紧则会造成安装困难甚至挤裂端帽主体。这类端帽的内壁通常会根据应用场景适配不同的密封结构，用于水路的版本一般会在配合段增加橡胶密封圈，用于气动回路的版本则会对配合面做更高精度的机加工处理，依靠配合面的紧密贴合实现密封。

　　在做管路系统三维布局设计时，这类端帽的外形尺寸需要准确纳入整体装配边界，尤其是底部凸缘的外径尺寸，会直接影响管路末端的安装预留空间，如果相邻管路或者设备结构的间距过小，很容易出现安装干涉，导致端帽无法装配到位。很多刚入行的结构设计人员在做管路布局时，经常会忽略这类小配件的外形尺寸，只预留管路本身的管径空间，最后装配时才发现端帽的凸缘部分和周边结构碰擦，不得不重新调整管路走向，反而耽误整体项目进度。从建模逻辑来看，这个构件的建模过程并不复杂，先通过旋转特征生成主体的基本轮廓，再对底部凸缘和顶部凸台做细节特征处理，最后对边缘位置做倒角处理，去除尖锐的机加工棱角，避免安装时划伤操作人员，同时也能减少应力集中，提升构件的抗疲劳性能。

　　在实际工况中，这类端帽除了承受管路内的流体压力，还可能会受到外部的磕碰，所以等壁厚的柱形结构相比薄壁半球形端帽，抗侧向冲击的能力更强，更适合安装在人员容易触碰、或者周边有设备移动的管路工位。如果是用于有轻微腐蚀的介质管路，还可以根据介质特性调整端帽的材质，普通给排水场景用常规工程塑料或者镀锌材质即可，有弱腐蚀介质的场景则可以选用尼龙或者不锈钢材质，不需要改动整体结构尺寸，只需要调整材质就能适配不同的工况需求，这也是这类标准端帽的通用性优势。
