双环嵌套多孔定位环形机械构件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444913
  • 双环嵌套多孔定位环形机械构件
  • 双环嵌套多孔定位环形机械构件
  • 双环嵌套多孔定位环形机械构件
  • 双环嵌套多孔定位环形机械构件

  在精密装配与定位工装的设计场景中,这类双环嵌套带多孔位的环形构件,常被用作光学检测设备的载具基准、小型回转机构的定位盘或是精密传动环节的间隙调整垫片组。从实际使用需求出发,这类构件首先要解决的是同轴度定位问题,两个环形结构的嵌套配合面需要严格控制形位公差,避免装配后出现径向窜动,影响整套机构的回转精度。

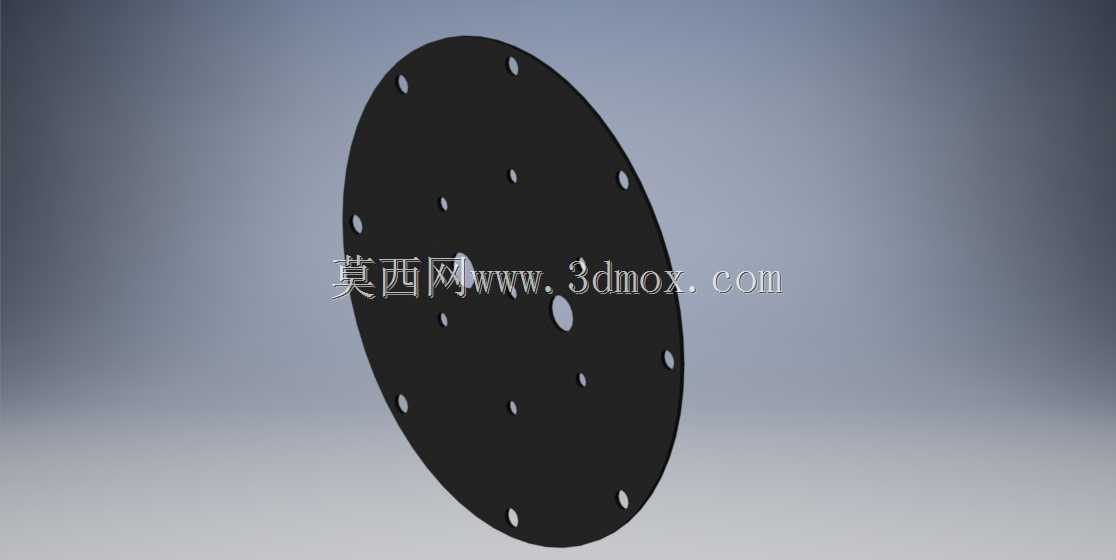

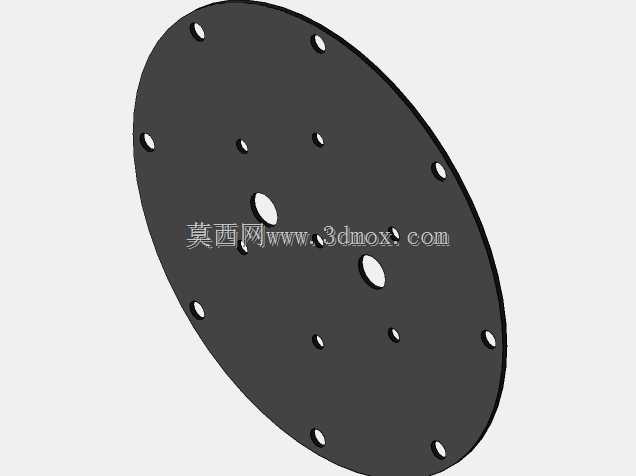

  设计这类构件时,首先要确认安装边界的尺寸约束:完整实心圆盘的外径需要匹配安装基座的内孔止口,嵌套的开口环内径要适配穿过的轴类零件外径,两者的重叠区域宽度需要根据受力情况计算,既要保证嵌套配合的接触面积足够传递扭矩或承受压紧力,又要避免重叠区域过大造成材料浪费或是与周边其他零件产生干涉。盘面上分布的大小不一的孔位,并非随意排布,大直径孔位主要用于穿装紧固螺栓,实现构件与基座、或是两个环体之间的锁紧固定,小直径孔位则是定位销孔,用于和配套的销柱配合,保证每次拆装后构件的位置精度不发生偏移,部分极小的孔位还可作为工艺孔,用于加工过程中的装夹找正,或是装配时的排气通道,避免嵌套配合面之间形成密闭气腔导致装配不到位。

  从功能特性来看,实心圆盘部分主要承担承载与基准定位的作用,其平面度需要控制在合理范围内,保证与安装面的贴合度,避免压紧后出现构件变形;嵌套的开口环则更多承担调整与适配的作用,可根据实际装配的轴径公差做微量的胀缩调整,补偿加工误差带来的配合间隙问题。在实际选型应用中,这类构件如果用于光学检测载具,盘面的孔位还需要对应待检测工件的定位点,保证工件放置后位置重复精度满足检测要求;如果用于回转机构的定位盘,孔位则需要对应分度位置,配合传感器实现工位的精准识别。

  建模过程中,需要优先绘制两个环形的基准轮廓,确认两者的中心距与重叠量,再根据安装点位的坐标逐一排布各个孔位,每个孔位的中心都需要标注相对于基准圆心的位置尺寸,避免加工时出现孔位偏移。嵌套配合面的公差需要根据使用场景选择,用于精密定位时采用过渡配合,用于需要拆装调整的场景则采用小间隙配合,同时要在配合面边缘设计微小的倒角,避免装配时出现锐边卡滞。构件的厚度尺寸需要根据受力情况确定,承受较大压紧力时适当增加厚度,避免受力后翘曲变形,仅作为定位垫片使用时则可减小厚度,节省安装空间。

  在实际装配场景中,这类构件的安装顺序通常是先将实心圆盘固定在基座上,通过定位销确认位置后锁紧螺栓,再将开口环嵌套入圆盘的对应位置,通过重叠区域的紧固件将两者连接为整体,最后将待配合的轴类零件穿入开口环内孔,调整间隙后锁紧环体上的紧固结构。需要注意的是,盘面上的所有孔位都需要做去毛刺处理,避免螺栓或销钉装入时被毛刺卡滞,影响装配精度,嵌套配合的接触面需要保证表面粗糙度达标,减少相对滑动时的磨损,延长构件的使用寿命。对于需要频繁拆装的使用场景,还可以在孔位内压入铜套,避免反复拆装导致孔位磨损变大,丧失定位精度。
