阶梯轴类回转传动连接构件

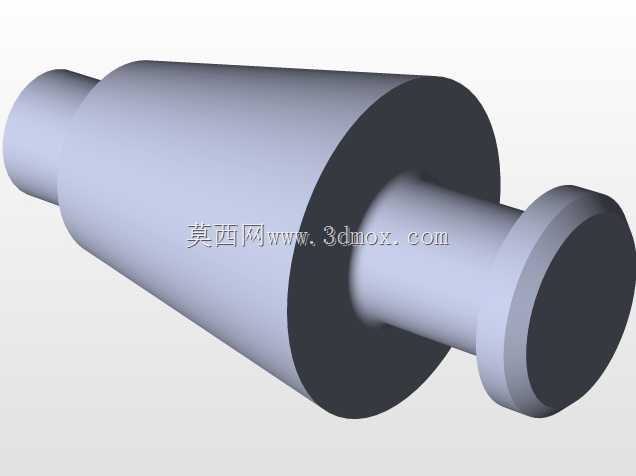

　　这类阶梯式轴类构件是回转传动系统里的基础承力零件，日常在各类动力传递、扭矩输出的工位上都能见到它的身影，小到小型输送线的动力接驳端，大到中型设备的传动副衔接位置，都需要这类变径轴来完成不同直径传动件的装配定位。从结构上看，它采用多段变径的设计逻辑，不是等直径的光轴结构，每一段轴颈的直径差都是为了适配不同内径的装配件——较粗的轴段可以用来安装滚动轴承或者传动轮，给回转部件提供径向支撑，较细的轴段则用来穿入配合件的内孔，完成扭矩的传递，端部的凸缘结构是轴向定位的关键，装配时凸缘端面可以直接抵住配套零件的端面，不需要额外加装轴端挡圈就能限制零件的轴向窜动，减少装配时的零件数量，提升装配效率。

　　设计这类轴件的时候，首先要考虑的是安装边界的适配性，各段轴颈的长度需要和配套装配件的宽度严格匹配，不能出现轴段过长导致零件装夹不到位，或者轴段过短导致配合面接触面积不足的问题；轴肩的过渡位置不能做成直角尖角，要留微小的过渡圆角，避免热处理或者受载时在应力集中位置出现断裂隐患，毕竟轴类零件在回转时要承受交变的扭矩和径向载荷，应力集中位置是疲劳失效的高发区。从实际使用场景来说，这类轴件不需要做复杂的异形结构，所有外圆面都是同轴回转面，加工时可以一次装夹完成各段外圆的车削，能有效保证各段轴颈的同轴度，减少后续磨削加工的找正时间，量产时的加工一致性很容易保证。

　　在装配场景下，这类轴的安装逻辑很清晰，从直径较细的一端依次穿入需要装配的传动件、支撑轴承，最后靠端部的凸缘完成轴向定位，不需要在轴上加工额外的键槽时，也可以通过过盈配合来传递小扭矩，如果需要传递较大扭矩，只要在对应装传动轮的轴段加工标准键槽即可，基础结构的通用性很强，可以适配多种不同的传动需求。它的外形没有多余的凸起或者凹槽，整体是光滑的回转结构，在做动平衡校正的时候也很方便，不需要额外去重就能达到较高的平衡精度，适合中低转速的传动工位使用。日常维护时，因为各段轴颈的直径差明确，拆卸零件时可以用拉马直接抵住轴端，着力点均匀，不会把轴面拉毛，比等直径光轴的拆卸难度低很多，也不容易在拆卸过程中损伤配合面，能有效延长零件的复用寿命。

　　从受力角度分析，中间最粗的轴段是主要的承力位置，承担了大部分的径向支撑力，所以这一段的直径设计得最大，刚性更好，在承受径向载荷时的挠度更小，能保证回转时的同轴精度，不会因为轴的挠曲变形导致传动件出现偏磨，延长配套轴承和传动轮的使用寿命。两端较细的轴段主要承担扭矩传递的作用，直径更小可以减轻整体的重量，减少不必要的材料浪费，同时也方便和小尺寸的配合件对接，不需要额外做轴套转接。这类轴件的结构虽然简单，但是每一段的尺寸设计都对应了实际的装配和受力需求，没有多余的结构冗余，是典型的实用型机械传动构件，在各类通用机械设备的传动系统里都有很高的适配性，不管是做新设备的结构设计，还是做旧设备的备件替换，这类基础轴件的三维模型都能给结构设计人员提供很直接的参考，能快速调整各段轴颈的尺寸参数来适配具体的安装空间和载荷需求，减少从零开始建模的重复工作量。
