教学用组合式斜角块结构设计

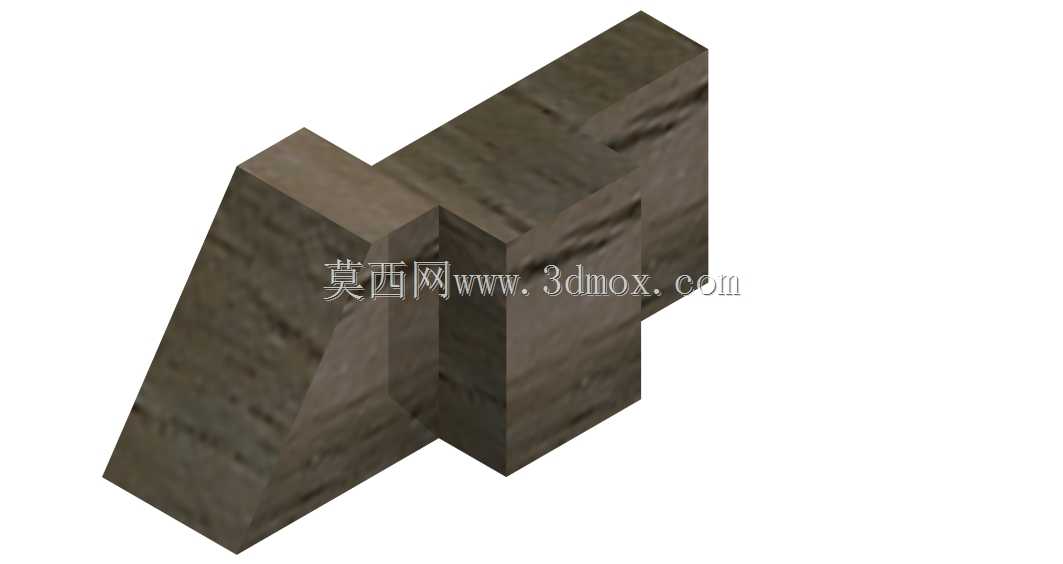

　　这类斜角组合块构件，最常出现在机械制图教学的实操练习环节，是帮助初学者建立三维空间投影认知的典型练习载体，同时也可作为工装夹具里的定位垫块、小型模具的拼合镶件使用，在小批量零件加工的定位场景、钳工实操的锉配训练场景中都有很高的出镜率。从结构设计逻辑来看，整个构件由两个不同斜度的块体拼合而成，其中一块带有垂直凸台结构，另一块带有对应匹配的斜向贴合面，两个块体的贴合面采用完全贴合的面接触设计，没有预留多余间隙，既可以作为独立的两个零件练习投影绘图、尺寸标注，也可以拼合为整体组件练习装配约束、干涉检查。设计过程中首先确定了凸台的定位基准，以垂直块的底面作为整个组件的安装基准面，所有斜向面的角度公差、平面度要求都围绕这个基准展开，

　　避免出现基准转换带来的尺寸累积误差。斜向面的角度设置没有采用特殊非标角度，而是选取了机械加工中常见的通用角度，方便在铣削、磨削加工时直接用通用角度尺完成校准，不需要定制专用角度工装。两个块体的拼合面没有设计额外的卡扣、销孔结构，完全依靠平面贴合实现定位，这也是考虑到教学场景下的练习需求，让学习者重点掌握面与面的配合公差、形位公差标注逻辑，而不是被复杂的连接结构分散注意力。从安装边界来看，整个组件拼合完成后底面为完整平面，可以直接放置在钳工台、机床工作台或者检验平板上，不需要额外的安装固定结构，外轮廓没有突出的尖锐棱角，所有棱边都做了微小的倒角处理，避免实操练习过程中出现划伤风险。构件的整体尺寸控制在单手可握持的范围内，

　　方便学习者拿取观察不同角度的投影形态，也适合在制图课的课堂上作为实体教具传阅。在实际工装应用场景中，这类斜块结构常被用来调整工件的装夹角度，比如在铣削斜面工件时，将对应斜度的垫块垫在工件下方，就能让待加工面调整到水平位置，不需要额外调整机床主轴角度，大幅降低小型零件斜面加工的操作难度。设计时特意将两个块体的材质视觉效果做了区分，方便学习者快速识别两个独立零件的边界，理解装配关系，避免在做剖视图、断面图练习时混淆零件轮廓。整个结构没有复杂的曲面特征，所有特征都是由平面、垂直面、斜切面组合而成，非常适合入门阶段的三维建模练习，学习者可以通过拉伸、切除等基础特征完成整个模型的搭建，在建模过程中理解特征的先后顺序对建模效率的影响，

　　掌握基准面选择、尺寸约束的基本逻辑。在形位公差控制方面，两个块体的贴合面平面度要求高于其他非配合面，底面作为安装基准的平面度要求最高，凸台与对应凹槽的侧面配合采用小间隙配合，既保证拼合时的定位精度，又不会因为过盈配合导致拆装困难。这类构件在日常的钳工技能考核中也经常作为锉配考题出现，考核操作者对角度加工、平面度控制、配合间隙的把控能力，对应的三维模型可以作为加工前的结构参考，帮助操作者提前理清各面的位置关系，减少加工过程中的尺寸误判。
