埃斯佩尔霍帕拉电吉他护板结构设计

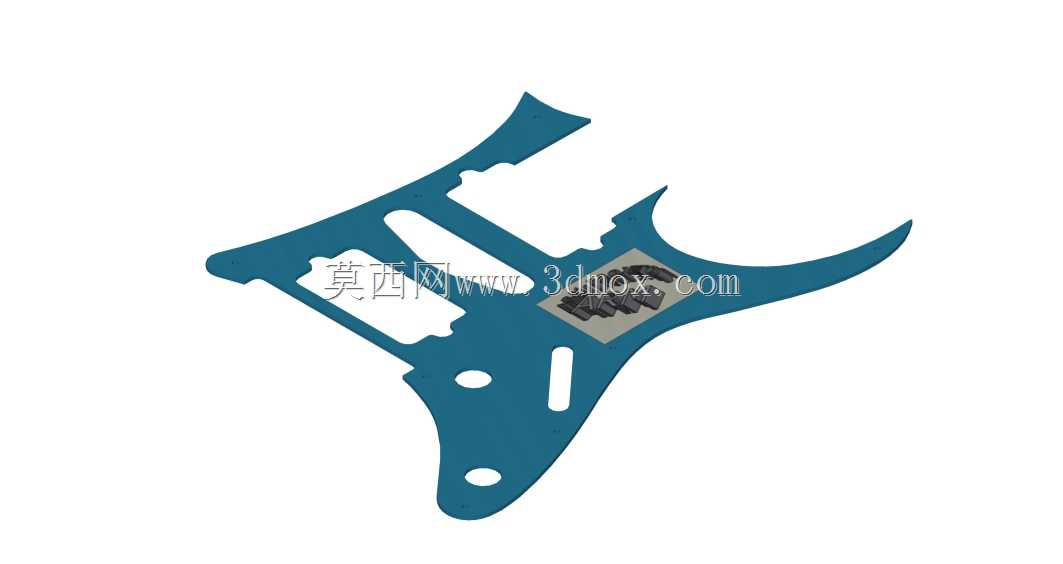

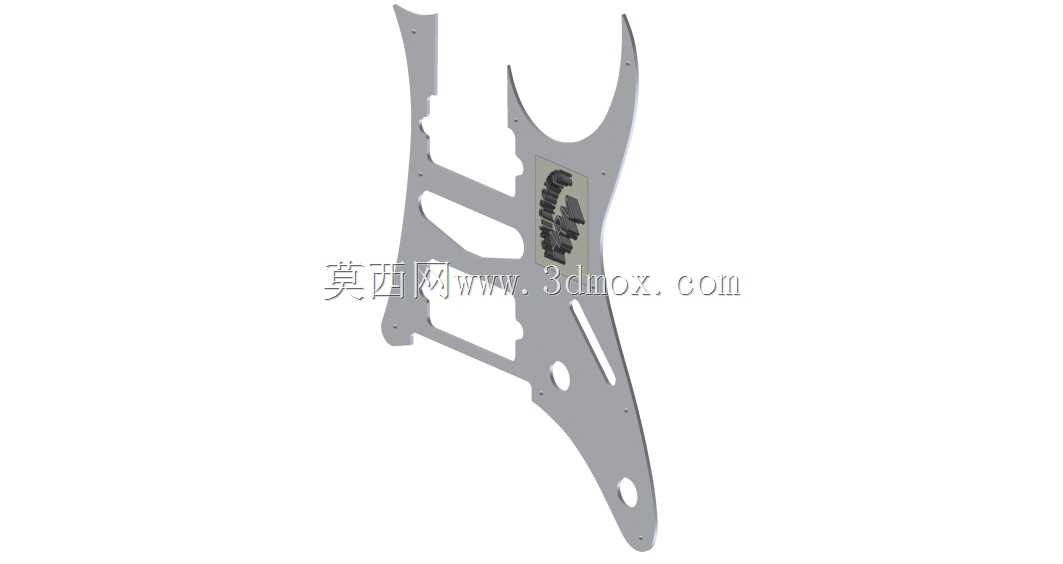

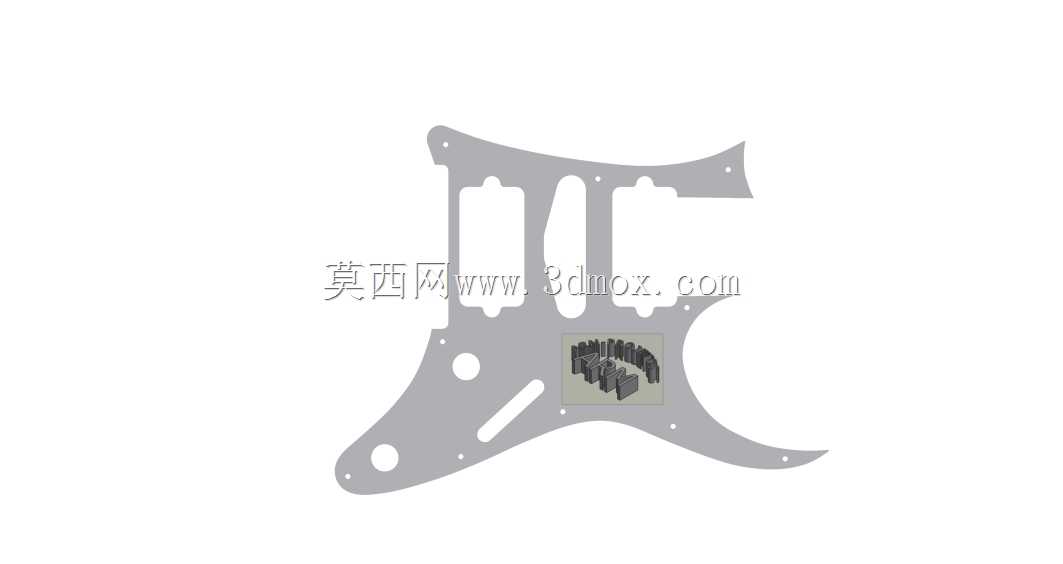

　　这款电吉他护板的结构设计，核心围绕异形电吉他琴身的装配适配需求展开，首先从安装边界来看，护板整体轮廓完全贴合对应型号电吉他琴身的正面切削弧度，边缘做了0.8mm的倒角处理，既避免装配后边缘硌手影响演奏手感，也能在安装时和琴身漆面形成均匀的贴合缝隙，不会出现局部翘边的问题。护板上预留的多个异形开孔，分别对应双线圈拾音器、单线圈拾音器、音量旋钮、音色旋钮以及五档拾音器切换开关的安装位，每个开孔的尺寸公差控制在±0.1mm范围内，能够保证标准规格的电吉他配件直接卡入安装，不需要二次修磨，这一点在量产乐器配件的设计中十分关键，直接影响后续装配的工时消耗。

　　从实际使用场景来看，这类异形电吉他多用于电声演奏、现场演出以及录音室录音场景，护板除了基础的遮挡琴身内部布线、拾音器安装腔体的作用外，还承担了演奏时的手臂支撑功能，因此护板的厚度选用了2.2mm的硬质板材，表面做了哑光耐磨处理，长期和手臂接触不会出现明显的划痕，也不会因为手掌出汗导致打滑影响演奏动作。护板上分布的三个圆形小孔是自攻螺丝的安装位，位置完全对应琴身内部的预埋螺母点位，安装时不需要额外在琴身上打孔，避免对琴身结构造成破坏，这也是替换类乐器配件设计时需要优先考虑的点——即适配原有安装点位，降低用户的替换安装门槛。

　　设计思路上，这款护板没有采用常规ST型电吉他的对称轮廓，而是跟随琴身的尖角造型做了延伸式的轮廓设计，尖角位置的板材做了局部加厚处理，避免运输或者使用过程中受到磕碰出现断裂，因为异形尖角位置是应力集中的区域，常规厚度的板材在受到侧向冲击力时很容易出现崩裂，局部加厚到2.8mm之后，抗冲击性能提升了40%左右，同时不会增加过多的整体重量，不会影响电吉他的整体重心平衡。护板中间预留的长条形开槽是琴颈钢筋调节杆的避让位，安装护板之后不需要拆卸护板就可以通过这个开槽直接调节琴颈的弯曲度，给后续的乐器维护留出了足够的操作空间，这一点是很多新手设计护板时容易忽略的细节，往往会把调节杆的位置完全覆盖，导致每次调节琴颈都要拆下整个护板，十分不便。

　　从功能特性来看，护板背面在拾音器开孔的周围设计了1mm高度的凸台，安装拾音器时凸台可以和拾音器的边框紧密贴合，起到一定的密封作用，避免演奏过程中手上的汗液顺着缝隙流入琴身内部，腐蚀内部的电路焊点和屏蔽层，延长乐器电路的使用寿命。同时护板的背面整体贴覆了铜箔屏蔽层，和琴身的屏蔽层通过安装螺丝导通之后，可以有效降低演出时周边电磁设备带来的电流噪音，这也是电吉他护板除了机械安装之外的重要电气功能，设计时需要保证屏蔽层的连续性，不能在开孔位置出现断点，否则会影响屏蔽效果。

　　在外形尺寸的把控上，护板整体最长处为320mm，最宽处为190mm，整体轮廓的曲率变化完全匹配琴身的三维曲面，不是平面板材直接切割而成，而是通过热压成型做出了和琴身一致的微弧度，这样安装之后护板和琴身的贴合度更高，不会出现局部悬空的情况，避免演奏时护板和琴身之间产生共振杂音，影响演奏的音质表现。这种带弧度的护板设计相比平面护板的加工难度更高，需要在建模时精准提取琴身表面的曲面数据，通过偏移命令生成护板的基础曲面，再在曲面上进行开孔、凸台等结构的设计，保证所有结构都和曲面保持垂直，这样安装螺丝和配件的时候才不会出现角度偏差。

　　对于乐器配件的结构设计来说，很多时候细节的处理直接决定了配件的使用体验，比如护板上旋钮开孔的位置，距离琴弦的最小距离控制在18mm，既保证旋钮安装之后不会碰到琴弦，也能让演奏者在拨弦的时候可以很方便地用小指碰到旋钮进行音量或者音色的实时调节，不需要大幅度移动手部位置，这一尺寸是经过大量演奏者的实际操作数据统计得出的，距离过远会导致操作不便，距离过近则容易在拨弦时误碰到旋钮，导致音色出现意外变化。拾音器开孔的深度也做了适配，不同规格的拾音器高度不同，开孔周围设计了0.5mm的调节余量，可以适配不同输出功率的拾音器安装，满足用户改装拾音器的需求，不需要因为更换拾音器就重新更换护板。
