金属锥形旋转连接轴结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444947
  • 金属锥形旋转连接轴结构设计
  • 金属锥形旋转连接轴结构设计
  • 金属锥形旋转连接轴结构设计
  • 金属锥形旋转连接轴结构设计
  • 金属锥形旋转连接轴结构设计

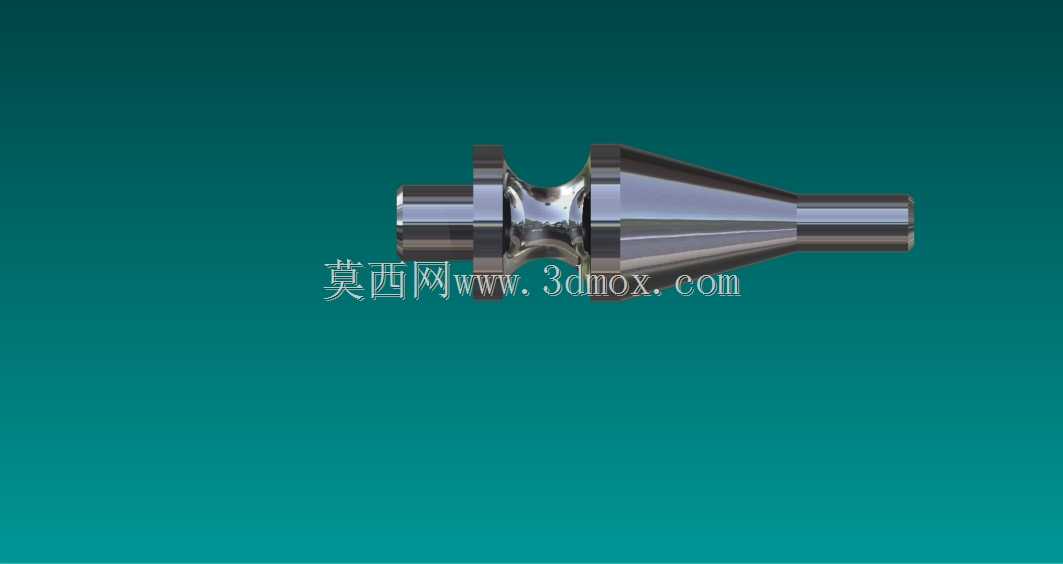

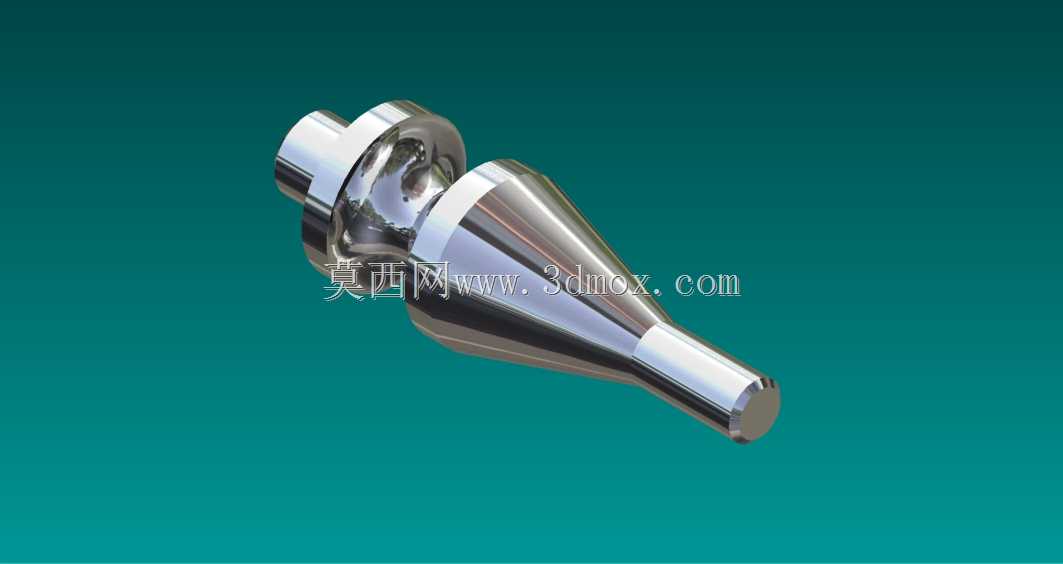

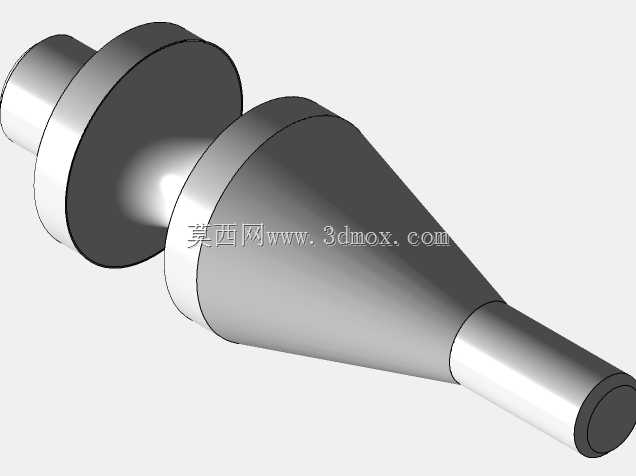

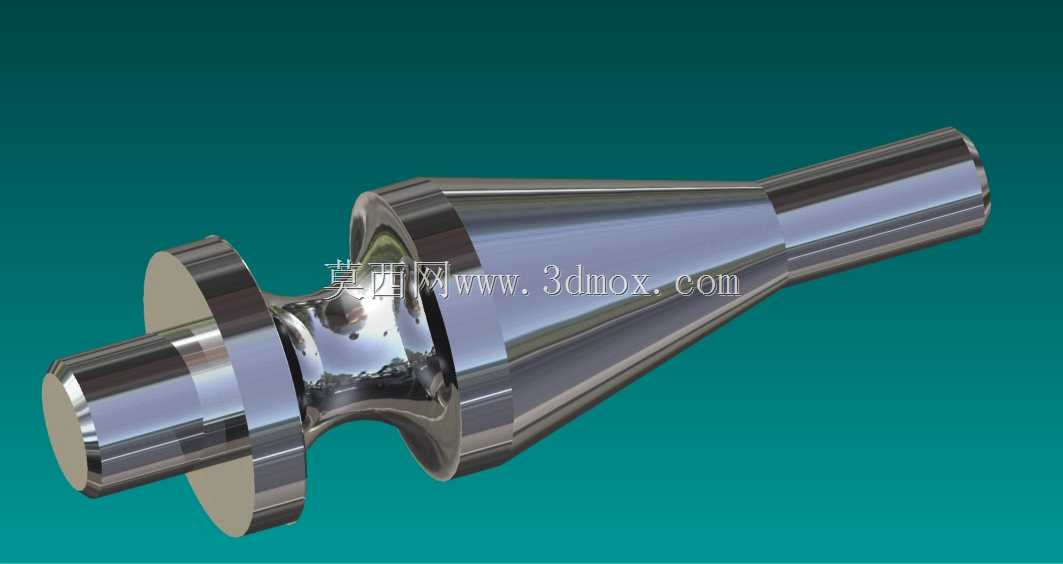

  这类锥形旋转连接件常见于需要同轴度精准传递扭矩的传动链路中,在轻工包装、纺织机械、小型自动化输送线的动力输出端都能见到同结构零件的应用。从结构形态来看,零件一端为带环形限位凸台的圆柱安装段,该段表面做了高精度磨削处理,装配时可与带座轴承的内圈形成过盈配合,凸台端面直接贴合轴承内圈端面,既可以限制轴件的轴向窜动,也能承担传动过程中产生的少量轴向载荷,避免轴件在高速旋转时出现轴向位移影响传动精度。中间段为平滑过渡的弧形曲面结构,该段并非装饰性设计,而是为了适配旋转过程中相邻部件的避让需求,当轴件带动末端执行件做往复旋转动作时,弧形过渡可以避免轴体与周边的防护盖板、传感器支架发生运动干涉,

  同时曲面过渡也能有效降低轴件在变径位置的应力集中系数,在频繁启停的交变载荷工况下,能减少变径处萌生疲劳裂纹的概率,延长零件的实际使用寿命。零件的主体段为锥度均匀的锥形结构,锥面的粗糙度控制在Ra0.8以内,该段主要用于安装胀紧式连接套,通过锥面的楔紧作用可以实现轴件与外接传动轮、执行摆臂的无键连接,相比传统的平键连接,这种锥面胀紧的连接方式不会在轴体上加工键槽破坏轴的整体强度,同时对中性更好,在高速旋转时的动平衡表现更优,拆装也更为便捷,不需要额外的拉马工具就能完成外接部件的拆卸维护。零件最末端为小直径圆柱定位段,该段直径公差控制在h6级别,装配时可插入外接部件的定位孔中,起到安装预定位的作用,降低现场装配时的对中难度,

  即使是经验不足的装配人员,也能快速完成轴件与外接部件的初步对位,减少装配调整的时间成本。从安装边界来看,带凸台的安装段长度需要匹配所选轴承的内圈宽度,凸台的外径需要大于轴承内圈外径0.5-1mm,确保能完全顶住轴承内圈,同时不会与轴承外圈或者轴承座的端面发生摩擦;锥形段的锥度通常选用1:10的标准自锁锥度,既可以保证胀紧连接的可靠性,也不会因为锥度过小导致外接部件拆卸困难;末端定位段的长度不宜过长,控制在8-12mm即可,过长会增加轴件的整体悬臂长度,降低轴的刚性,在承受径向载荷时容易出现挠曲变形,影响旋转精度。设计这类轴件时,首先要根据传动链路的额定扭矩计算轴的最小直径,锥形段的大端直径需要满足扭矩传递的强度要求,

  同时要校核变径位置的疲劳强度,因为轴件在旋转过程中,变径位置会承受周期性的弯曲应力,需要通过圆弧过渡来降低应力集中系数,圆弧半径通常取变径差值的1-1.5倍,不能为了压缩结构尺寸而采用过小的过渡圆角,否则会大幅降低轴件的疲劳寿命。材料选择上,这类承受中等载荷、转速在1500rpm以内的旋转轴,通常选用40Cr调质处理,调质硬度控制在28-32HRC,既可以保证足够的强度和韧性,也便于后续的磨削加工,表面不需要做额外的镀层处理,金属本色的精加工表面即可满足使用需求,如果应用在有腐蚀性介质的工况中,可以在表面做镀硬铬处理,提升耐腐蚀性能的同时也能提高表面硬度,增强耐磨性能。在实际装配调试时,需要先将轴承压装到安装段,确保轴承内圈与凸台端面完全贴合,没有间隙,之后将轴件穿入设备的安装支座,再将外接的传动部件套入锥形段,拧紧端部的锁紧螺母,通过锁紧螺母的预紧力让外接部件与锥面紧密贴合,产生足够的摩擦力来传递扭矩,预紧力的大小需要根据传递的额定扭矩计算,避免预紧力过大导致锥形段出现塑性变形,或者预紧力不足导致传动过程中出现打滑、相对转动的问题。日常维护中,只需要定期检查轴承位置的润滑状态,以及锁紧螺母的防松情况,不需要对轴体本身做额外的维护,只要没有出现过载导致的弯曲变形或者表面磨损,这类轴件的使用寿命通常可以达到设备的整体大修周期,不需要频繁更换。
